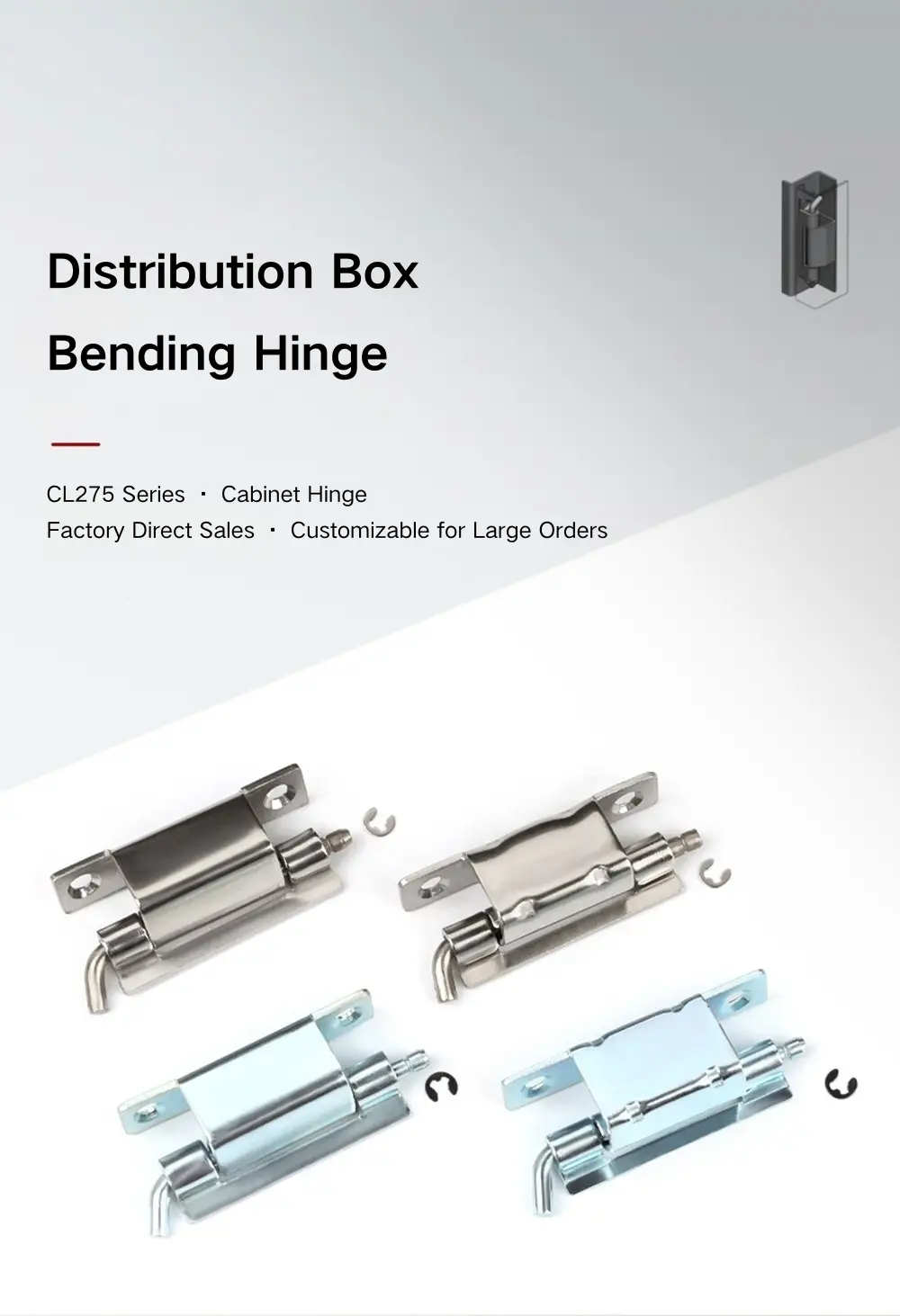

Schrankscharnier mit 90-Grad-Biegung

Für Käufer, die verdeckte Schrankscharniere von Yitai Lock beziehen, deckt die 90-Grad-Bogen-Schrankscharnier-Serie CL275 mit ihren drei Modellen zwei Öffnungswinkel ab – 120° beim CL275-1 und 90° beim CL275-2 und CL275-3. Die Modelle CL275-2 und CL275-3 haben die gleiche horizontale Grundfläche, unterscheiden sich jedoch in ihren seitlichen Abmessungen, sodass die Wahl zwischen ihnen von der spezifischen Türverkleidung und Rahmengeometrie Ihres Gehäuses abhängt. Alle drei verwenden einen Φ5-mm-Lauf mit einem offenen Φ4-Sicherungsring zur Stiftsicherung.

Modelloptionen und Abmessungen

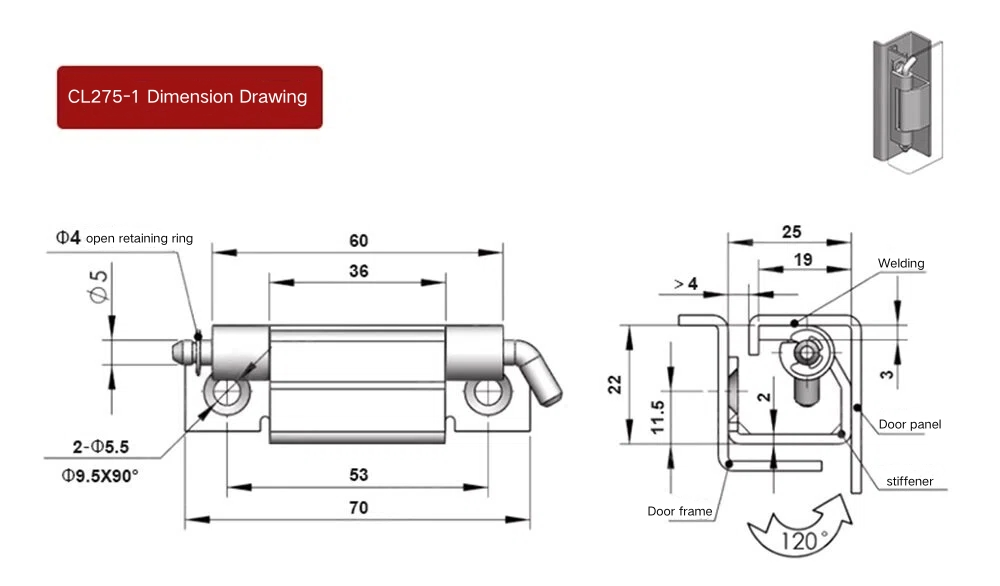

Das um 90 Grad gebogene Schrankscharnier CL275-1 ist das größte Modell mit einer Gesamtlänge von 70 mm und einem Scharnierkörper von 60 mm. Die innere Spannweite zwischen den Montageflügeln beträgt 53 mm, der Zylinderdurchmesser beträgt Φ5 mm und die beiden Montagelöcher haben einen Durchmesser von Φ5,5 mm mit einer Senkung von Φ9,5×90°. Der CL275-1 lässt sich bis zu 120° öffnen und ist somit die richtige Wahl, wenn ein breiterer Türflügel benötigt wird.

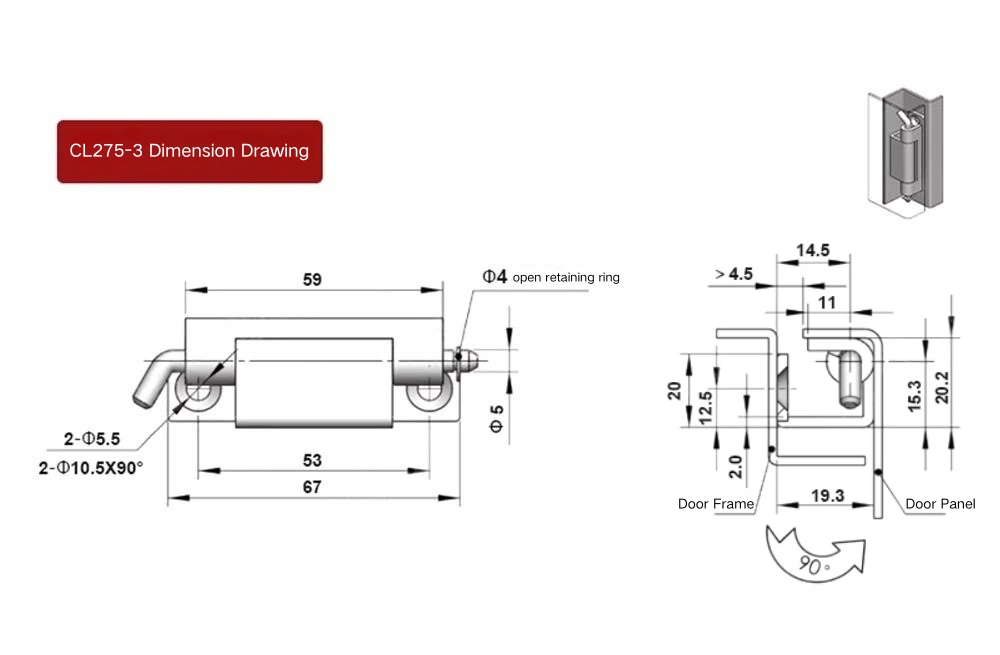

Die Modelle CL275-2 und CL275-3 öffnen beide auf 90° und haben eine gemeinsame Innenspanne von 53 mm und einen Lauf mit Φ5 mm, unterscheiden sich jedoch in ihren Gesamtabmessungen und Lochkonfigurationen. Der CL275-2 hat eine Gesamtlänge von 67 mm bei einem 59-mm-Körper und verwendet zwei Φ5,5-mm-Löcher sowie zwei Φ10,5×90°-Senklöcher. Der CL275-3 hat ein 60-mm-Gehäuse und eine Gesamtlänge von 67 mm mit zwei Φ5,2-mm-Befestigungslöchern. Auch das seitliche Profil des CL275-3 unterscheidet sich vom CL275-2, mit einer Türrahmeneingriffstiefe von 19,3 mm und einer gesamten seitlichen Höhe von 20,2 mm – Details, die bei der Montage des 90-Grad-Schrankscharniers in einem bestimmten Rahmenkanal wichtig sind.

Struktur und Installation

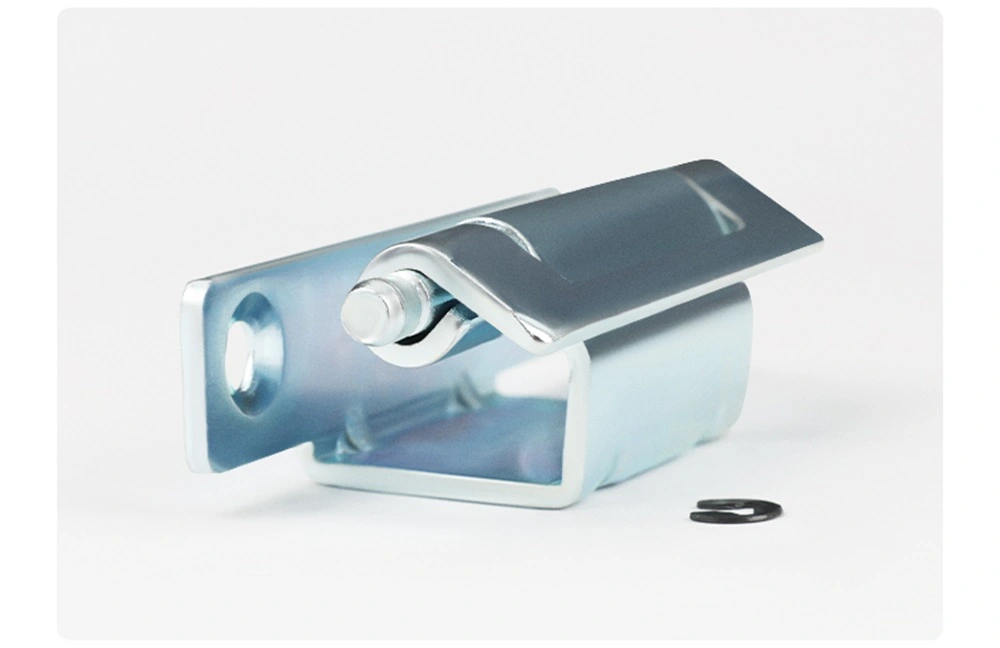

Alle drei Modelle des 90-Grad-Schrankscharniers werden durch Schweißen montiert. Das Design mit gebogenen Flügeln bedeutet, dass eine Seite des Scharniers an der Innenseite des Türrahmenkanals und die andere an der Türverkleidung anliegt, wobei die Scharnierhülse im Rahmenprofil versenkt sitzt und nicht auf der Vorderseite des Schranks. Diese verdeckte Positionierung unterscheidet das CL275 von einem Standard-Aufsatzscharnier.

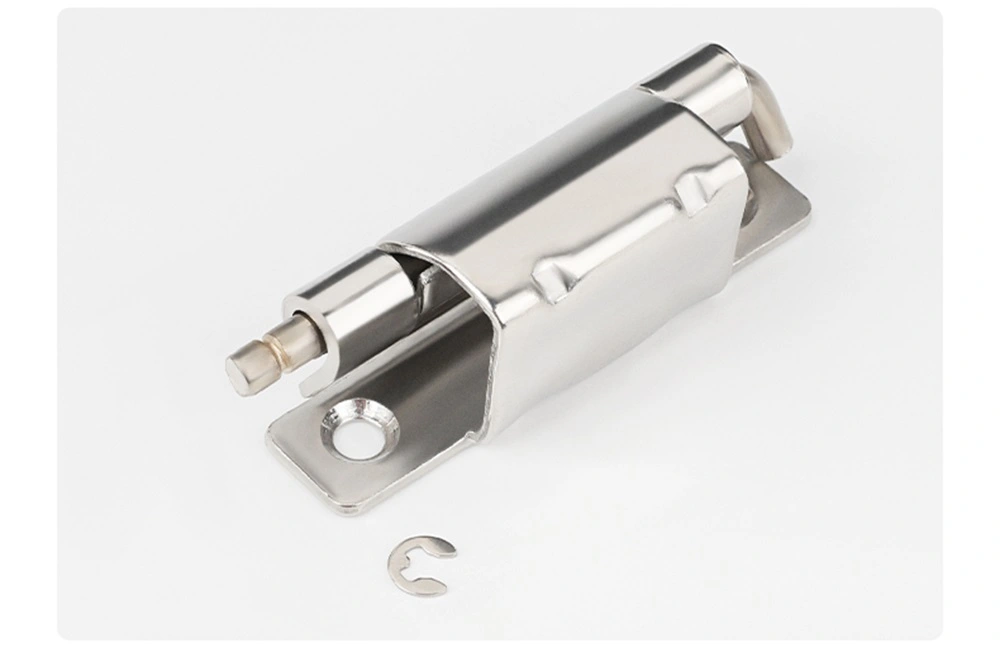

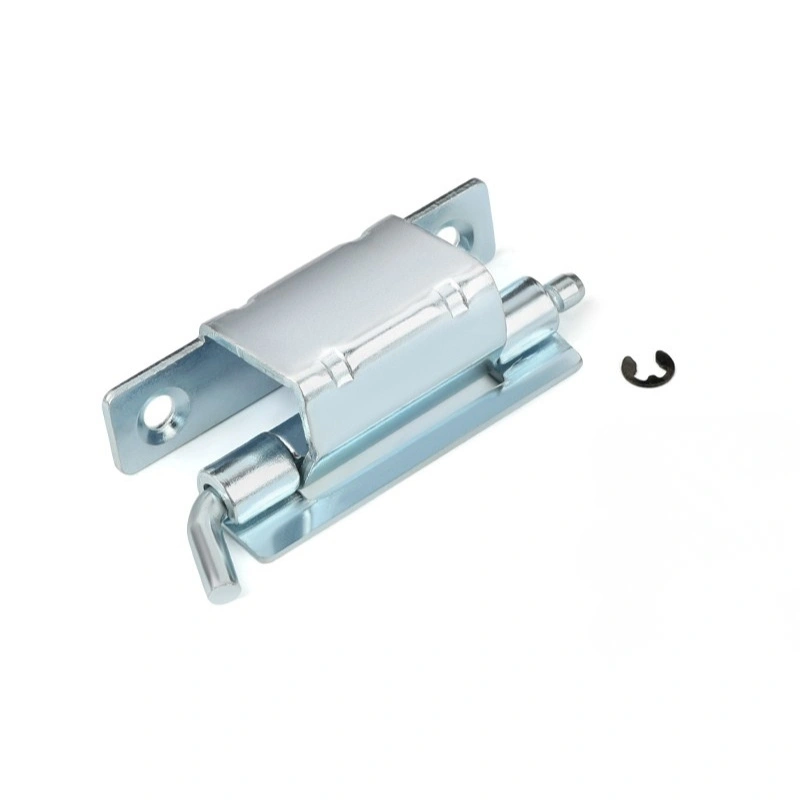

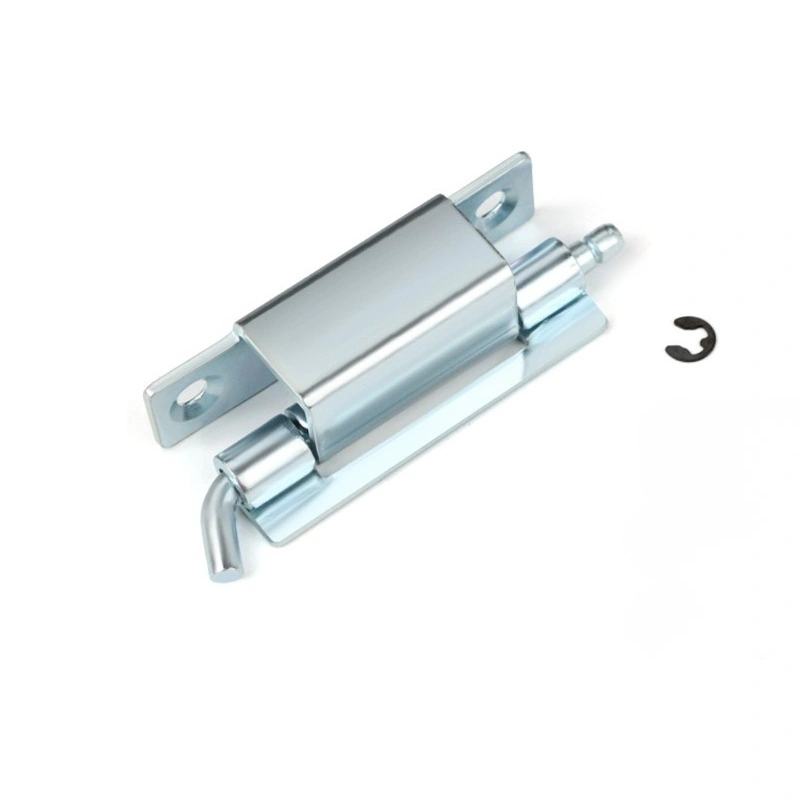

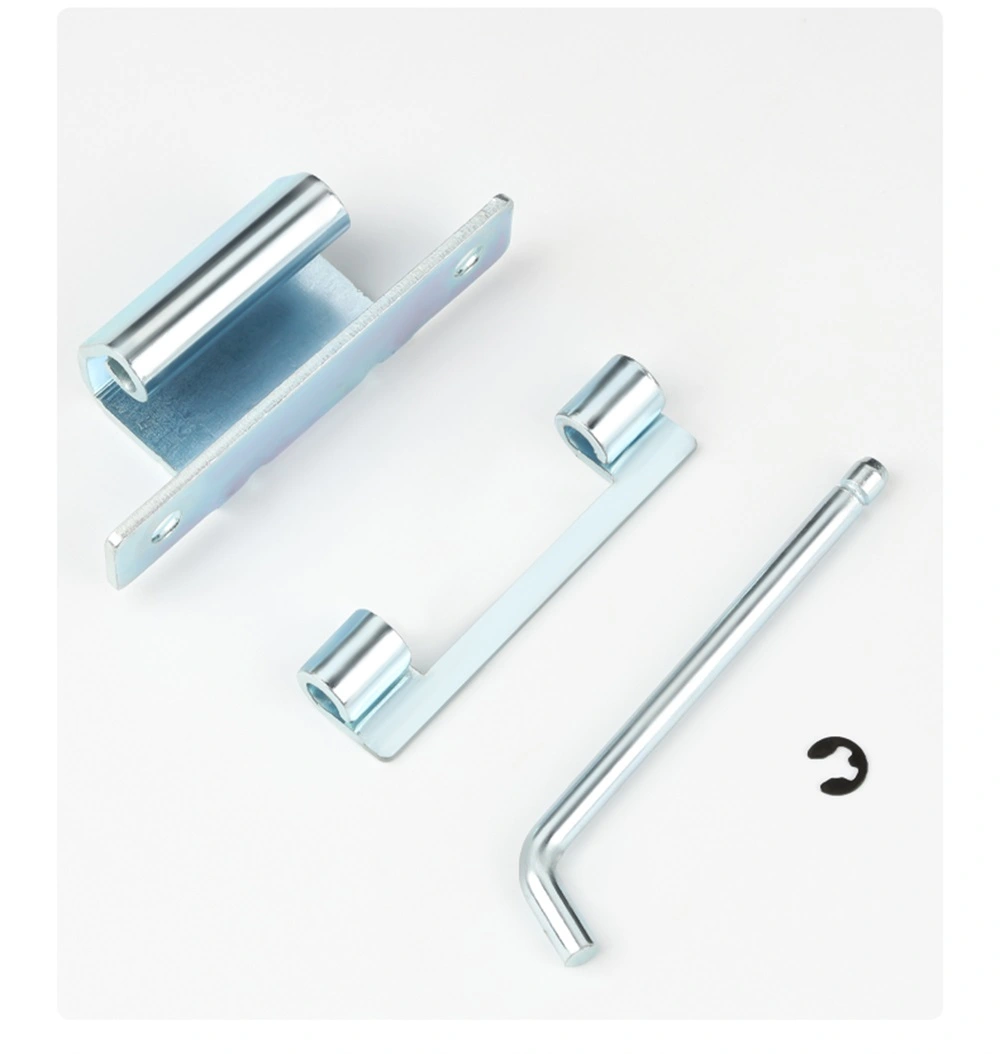

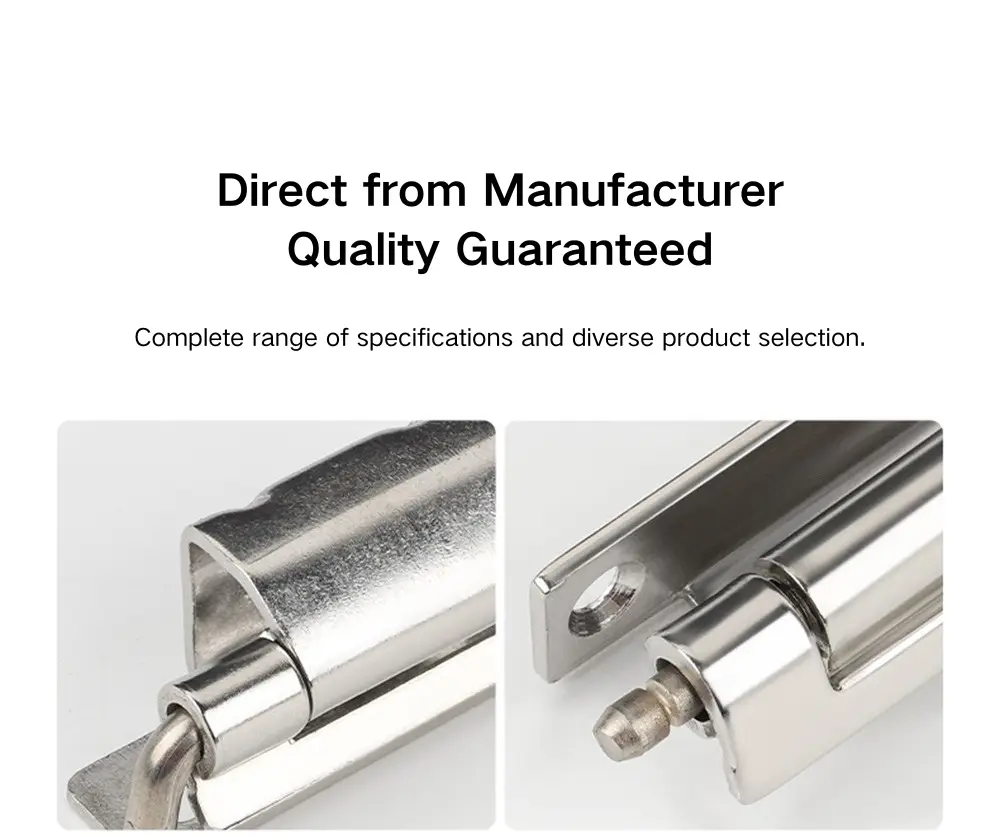

Das um 90 Grad gebogene Schrankscharnier verwendet bei allen drei Modellen einen offenen Φ4-Sicherungsring, um den Stift während des Betriebs an Ort und Stelle zu halten. Das Türblatt kann durch Lösen des Sicherungsrings und Ziehen des Stifts entfernt werden – kein Werkzeug erforderlich – was bei Schränken nützlich ist, bei denen die Tür gelegentlich für Zugang zum Inneren oder zur Wartung entfernt werden muss. Durch die Schweißmontage bleibt der Festflügel dauerhaft am Rahmen verankert, sodass ein wiederholtes Entfernen der Tür die Montage nicht beeinträchtigt.

Material- und Oberflächenbehandlung

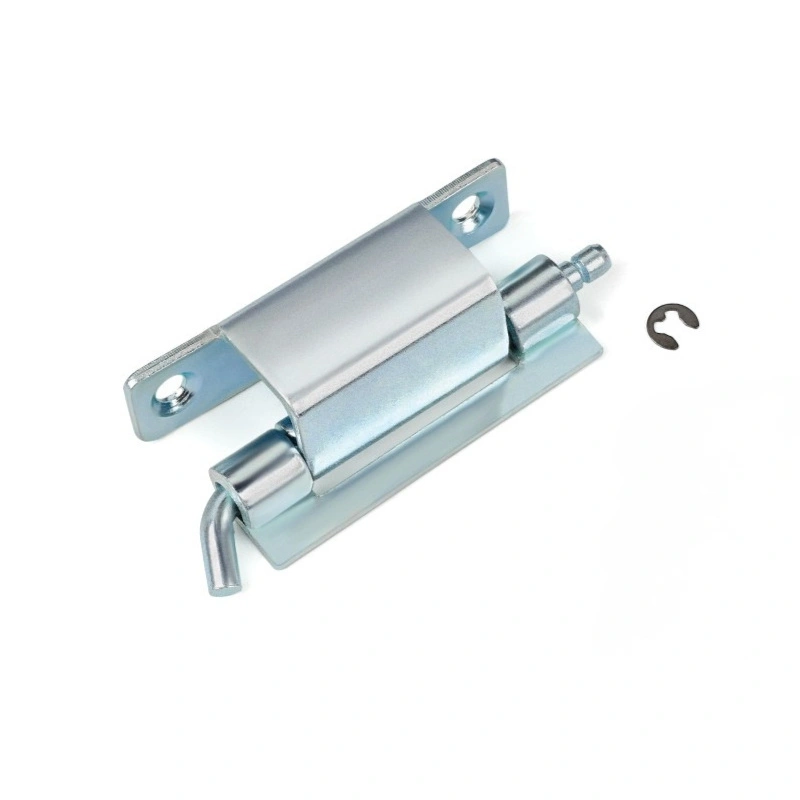

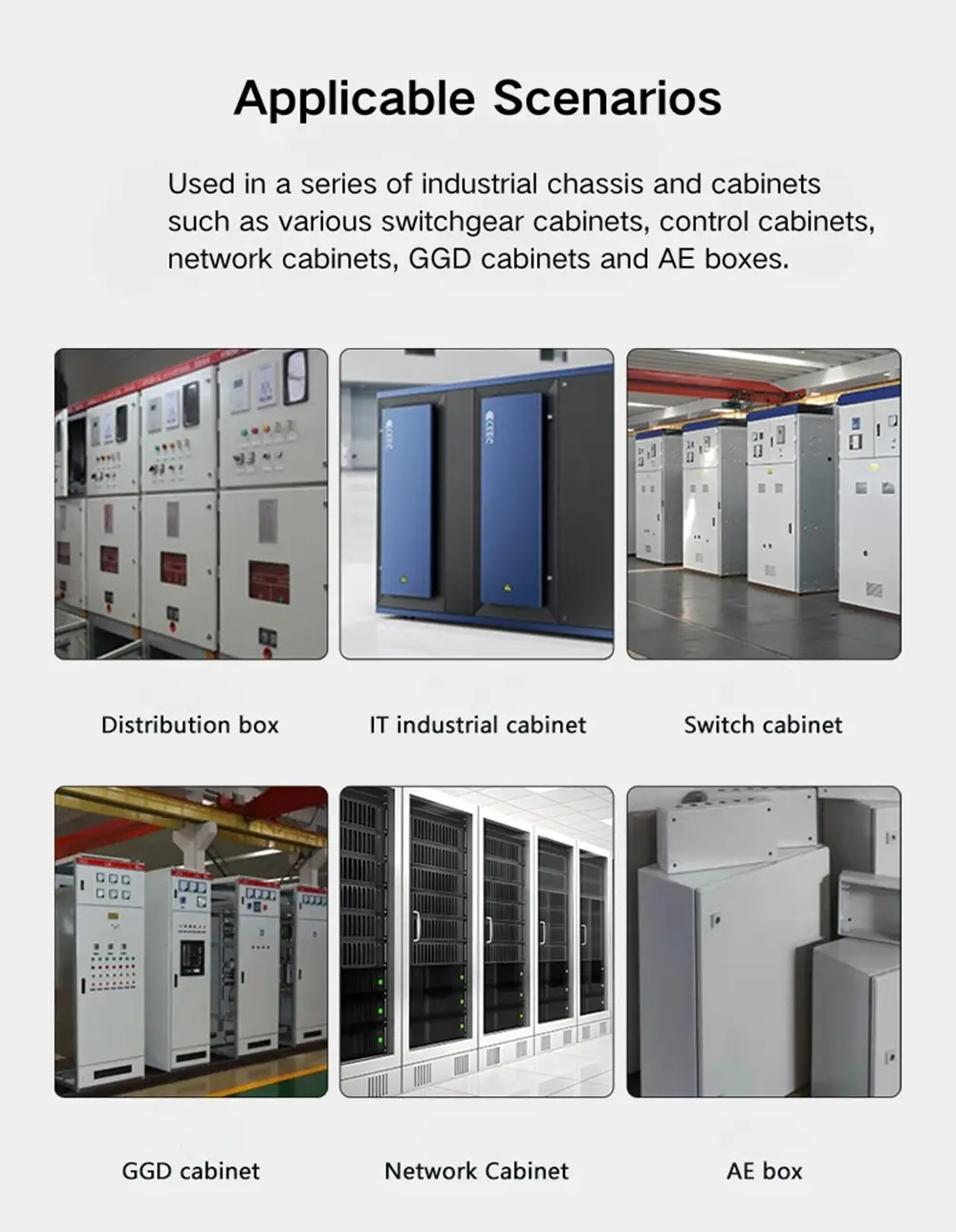

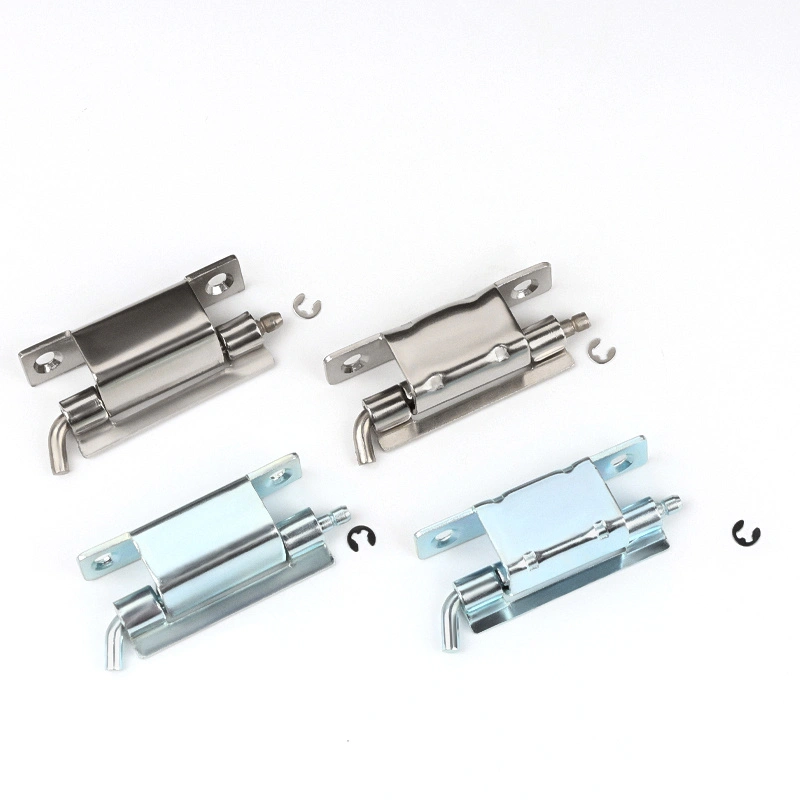

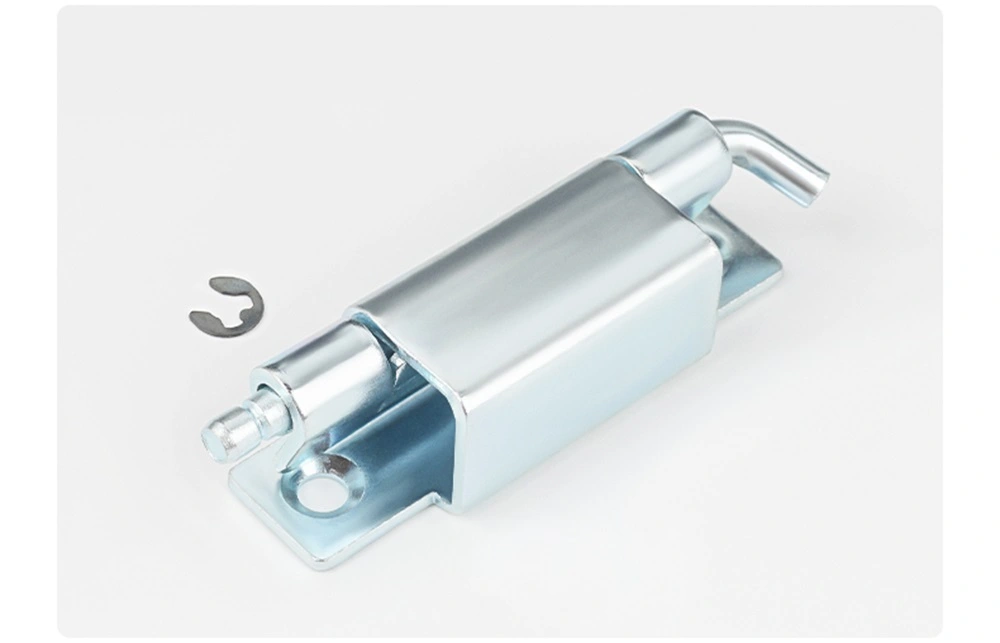

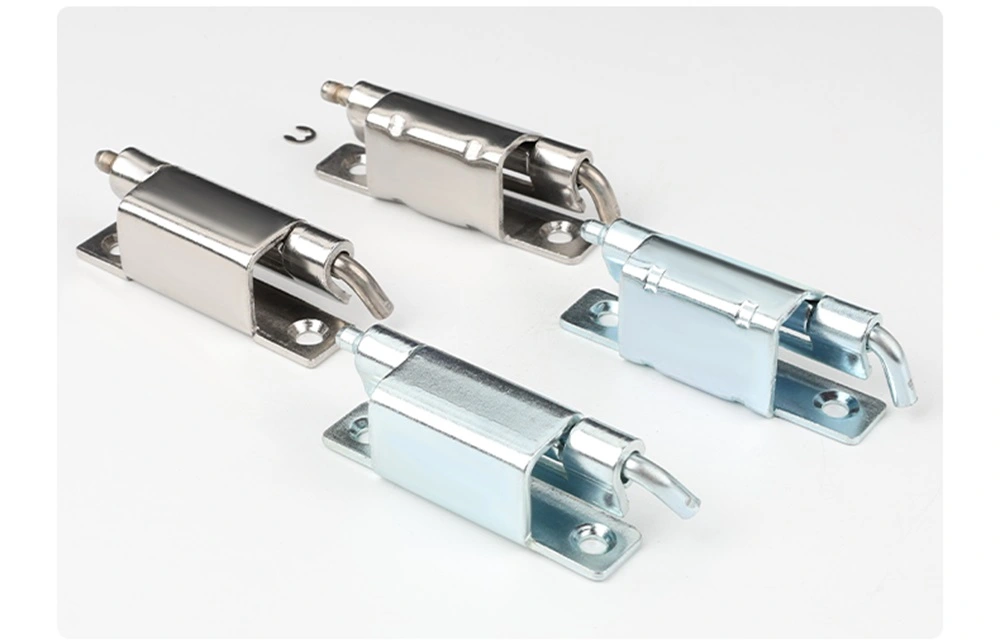

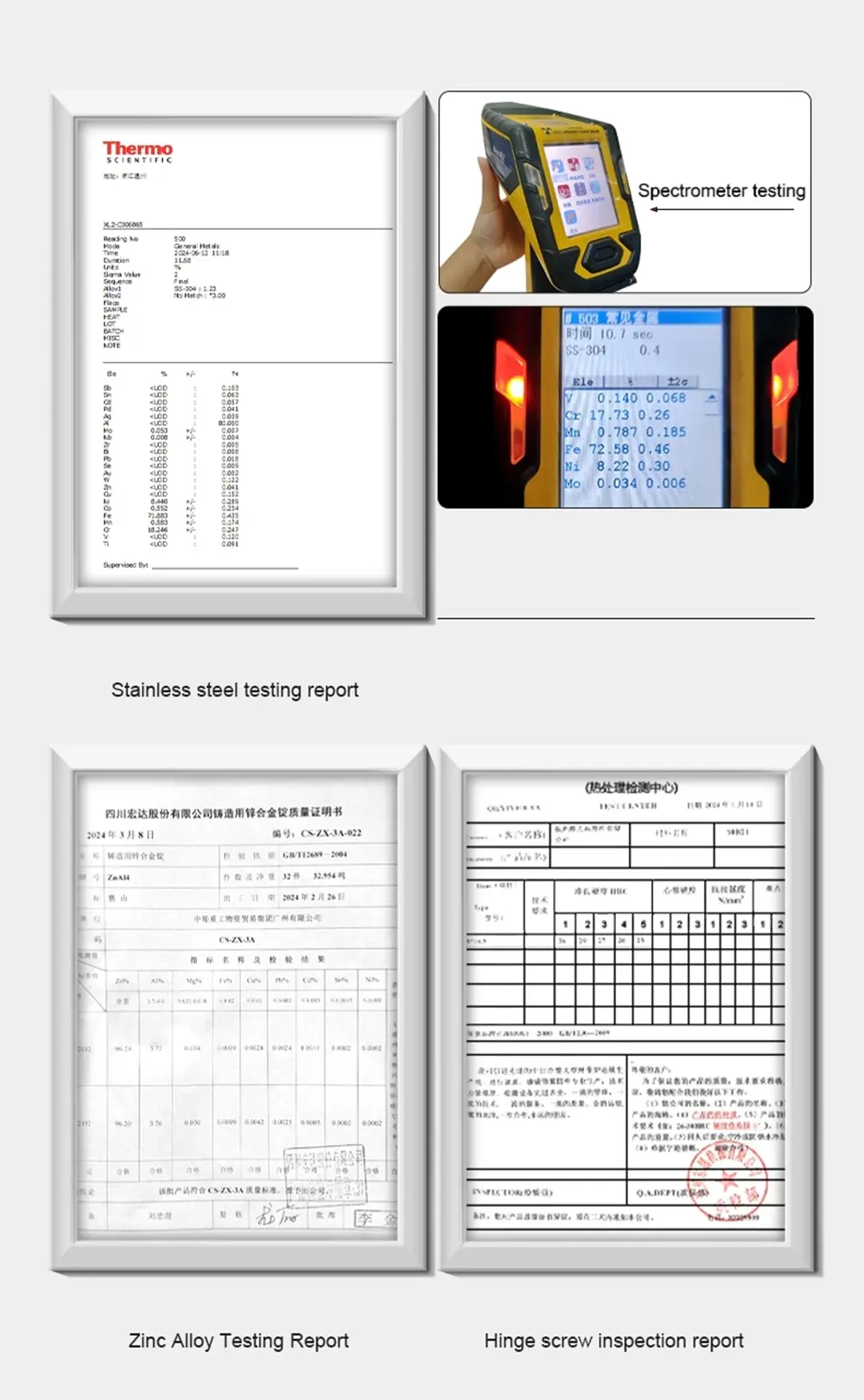

Das um 90 Grad gebogene Schrankscharnier ist in verzinktem Kohlenstoffstahl und Edelstahl 304 erhältlich. Die Kohlenstoffstahlversion ist mit einer Zinkbeschichtung versehen, die einen ausreichenden Korrosionsschutz für Innengehäuse in trockenen oder klimatisierten Umgebungen bietet. Es ist die Standardwahl für die meisten Schaltschrank- und Verteilerkastenanwendungen, bei denen die Installation in Innenräumen erfolgt und Feuchtigkeit keine Rolle spielt.

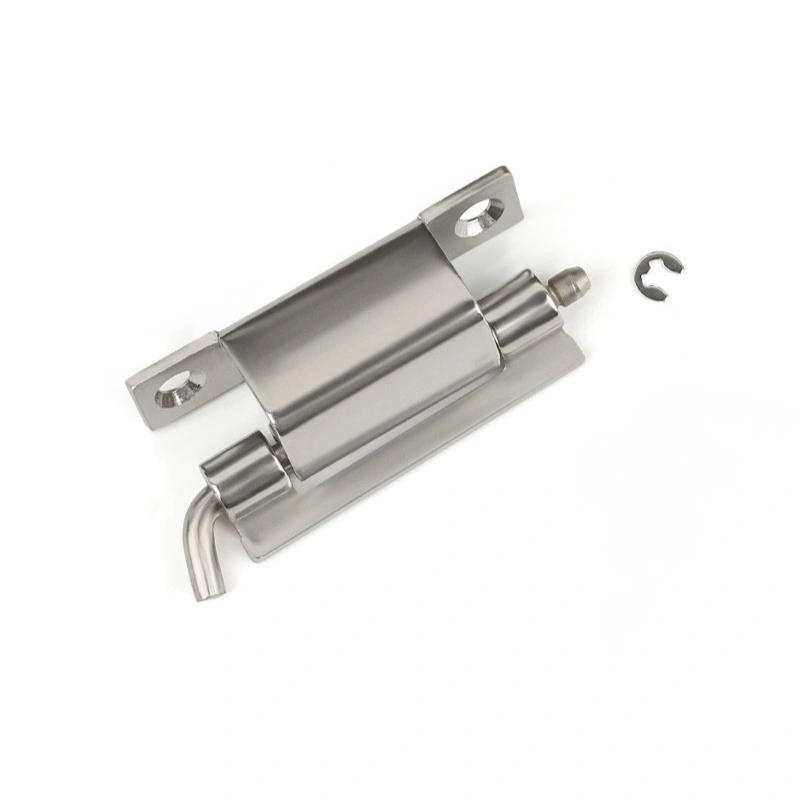

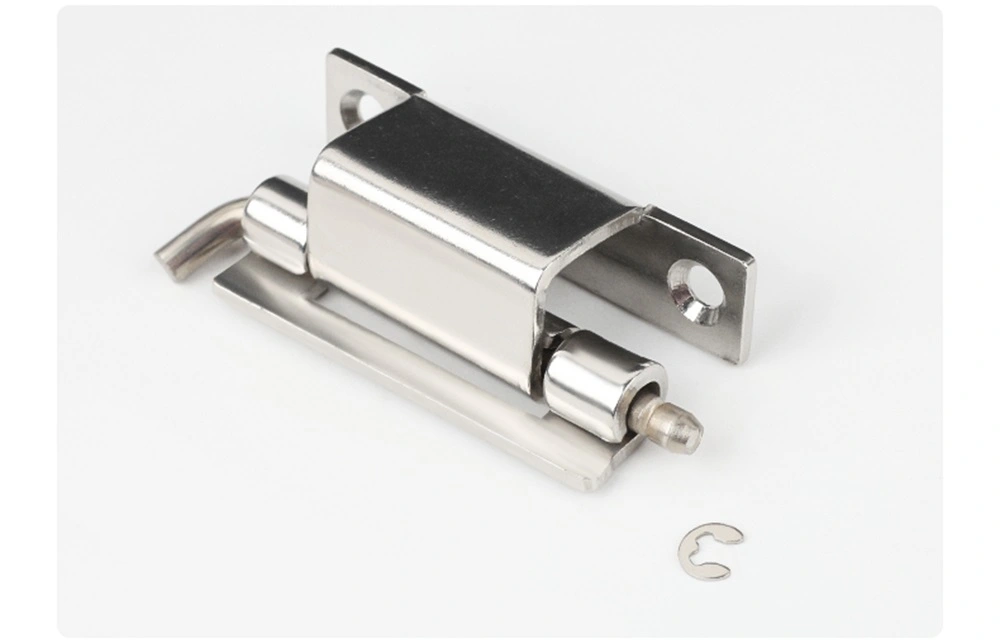

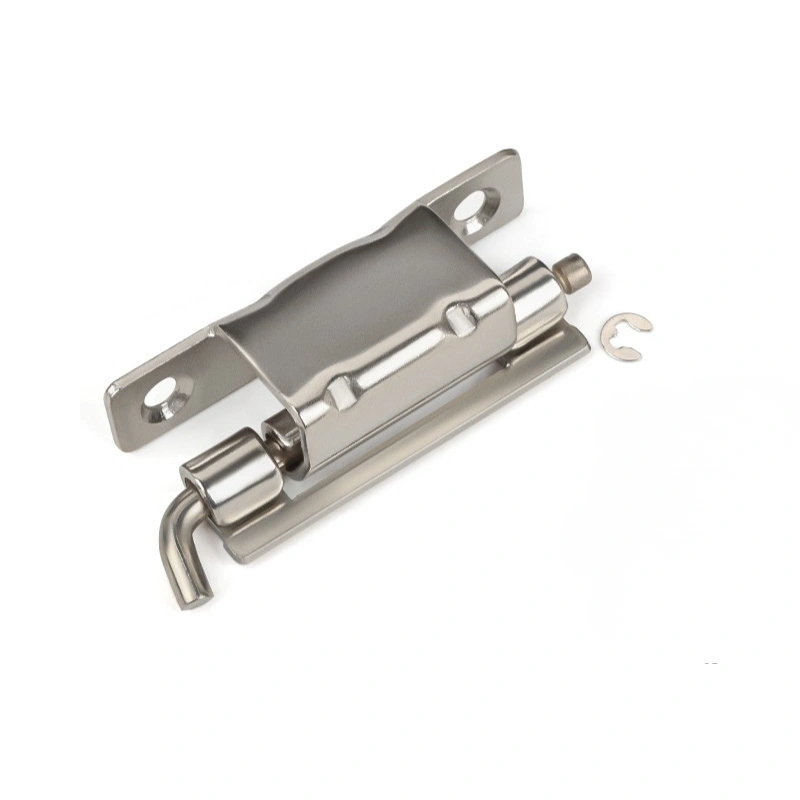

Das 90-Grad-Bogen-Schrankscharnier aus Edelstahl 304 ist die bessere Option, wenn das Gehäuse Feuchtigkeit, Außenbedingungen oder Umgebungen mit erhöhter Luftfeuchtigkeit ausgesetzt ist. Wenn es um die Außenlackierung des Schranks geht, wird häufig auch Edelstahl eingesetzt, da er unter schwierigen Bedingungen sein Aussehen über die Zeit besser behält als verzinkter Kohlenstoffstahl. Beide Materialien sind für alle drei CL275-Modelle verfügbar.

FAQ

F1: Was sind die drei Modelle der CL275-Serie und wie unterscheiden sie sich?

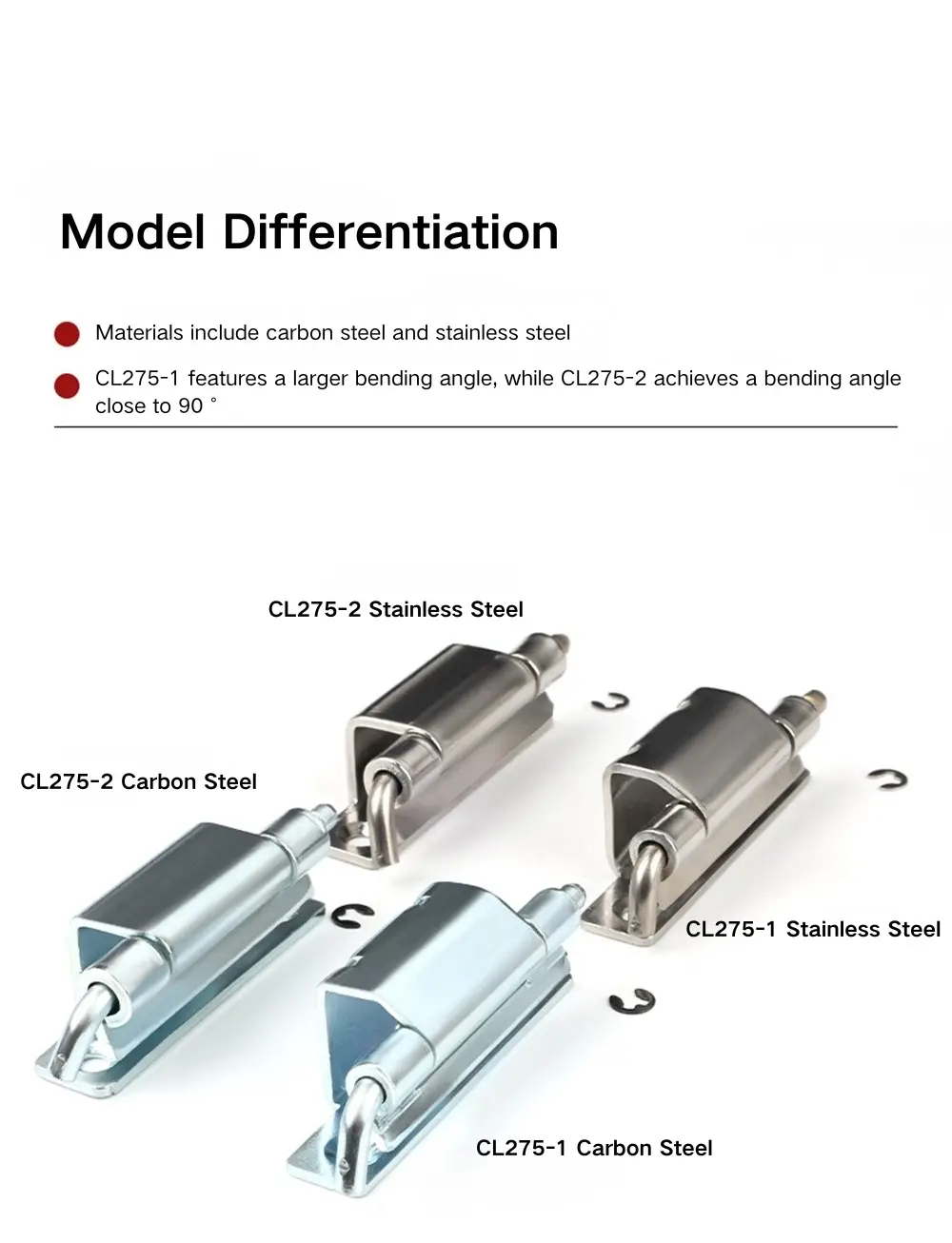

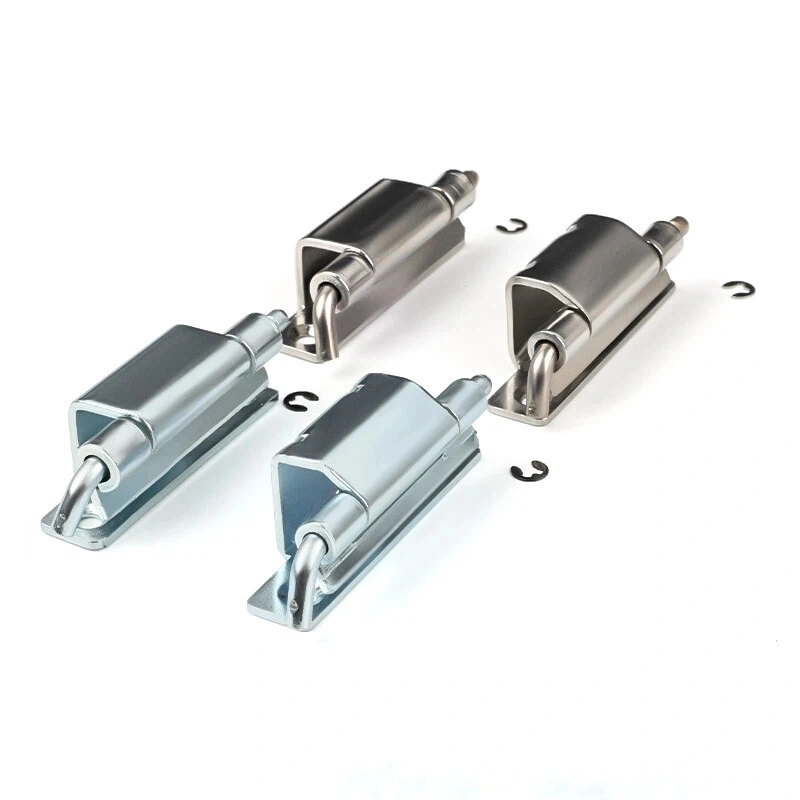

Die CL275-Serie umfasst die Modelle CL275-1, CL275-2 und CL275-3. Der CL275-1 öffnet sich auf 120° und ist mit 70 mm Gesamtlänge das größte Modell. Die Modelle CL275-2 und CL275-3 lassen sich beide um 90° öffnen und haben die gleichen horizontalen Abmessungen, unterscheiden sich jedoch in ihrem seitlichen Profil und der Konfiguration der Montagelöcher. Bei allen drei handelt es sich um geschweißte Scharniere mit einem Durchmesser von 5 mm.

F2: Wie groß ist der Öffnungswinkel jedes Modells?

Der CL275-1 öffnet bis 120°. Der CL275-2 und der CL275-3 öffnen sich beide auf 90°. Der Öffnungswinkel wird durch die Biegegeometrie der Scharnierflügel festgelegt und kann nach der Montage nicht mehr angepasst werden.

F3: Wie wird das CL275-Scharnier installiert?

Alle drei CL275-Modelle werden durch Schweißen installiert. Der gebogene Flügel wird bei der Fertigung mit dem Schrankrahmen oder der Türverkleidung verschweißt. Bei dieser Serie gibt es keine Möglichkeit zur Schraubmontage.

F4: Wie wird der Scharnierstift gehalten und kann die Tür entfernt werden?

Alle CL275-Modelle verwenden einen offenen Φ4-Sicherungsring, um den Stift an Ort und Stelle zu halten. Um die Tür zu entfernen, lösen Sie den Sicherungsring und ziehen Sie am Stift – es sind keine Werkzeuge erforderlich. Der geschweißte Sockel bleibt am Rahmen befestigt, sodass die Tür entfernt und wieder angebracht werden kann, ohne dass die Scharniermontage beeinträchtigt wird.

F5: Welche Materialien sind verfügbar?

Das gebogene Schrankscharnier CL275 ist aus verzinktem Kohlenstoffstahl und Edelstahl 304 erhältlich. Kohlenstoffstahl eignet sich für Innen- und Trockengehäuse; Edelstahl ist die bessere Wahl für Außeninstallationen oder Umgebungen mit regelmäßiger Feuchtigkeitseinwirkung.

F6: Was ist der Unterschied zwischen CL275-2 und CL275-3?

Beide Modelle haben die gleichen horizontalen Abmessungen und den gleichen Öffnungswinkel von 90°, ihre seitlichen Profile unterscheiden sich jedoch. Der CL275-3 hat eine Türrahmeneingriffstiefe von 19,3 mm und eine seitliche Höhe von 20,2 mm, während der CL275-2 unterschiedliche seitliche Abstände hat, die für eine andere Rahmenkanalgeometrie geeignet sind. Wählen Sie basierend auf Ihren spezifischen Türrahmen- und Paneelabmessungen aus.
