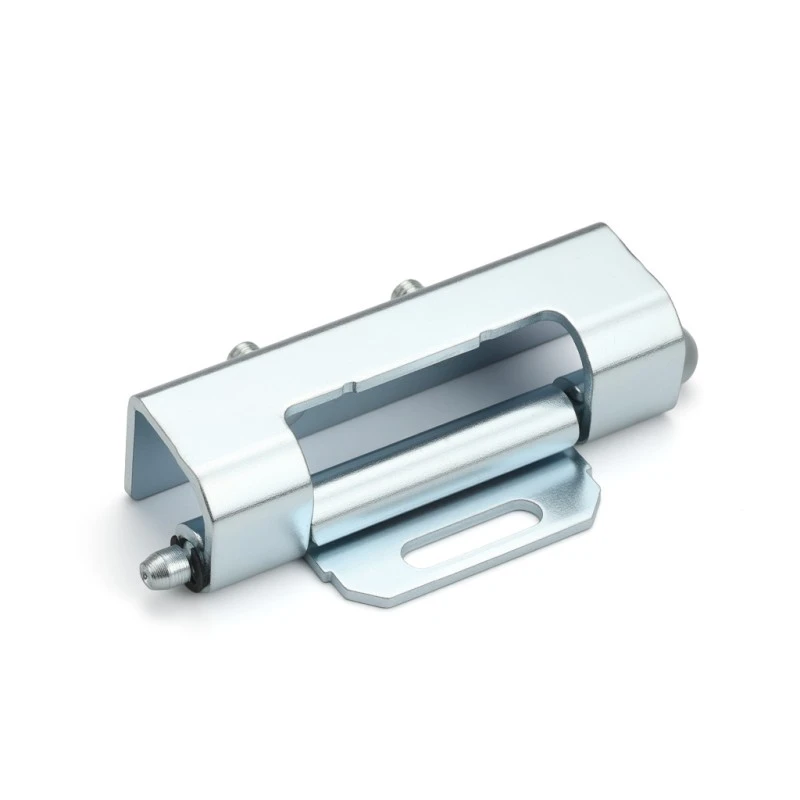

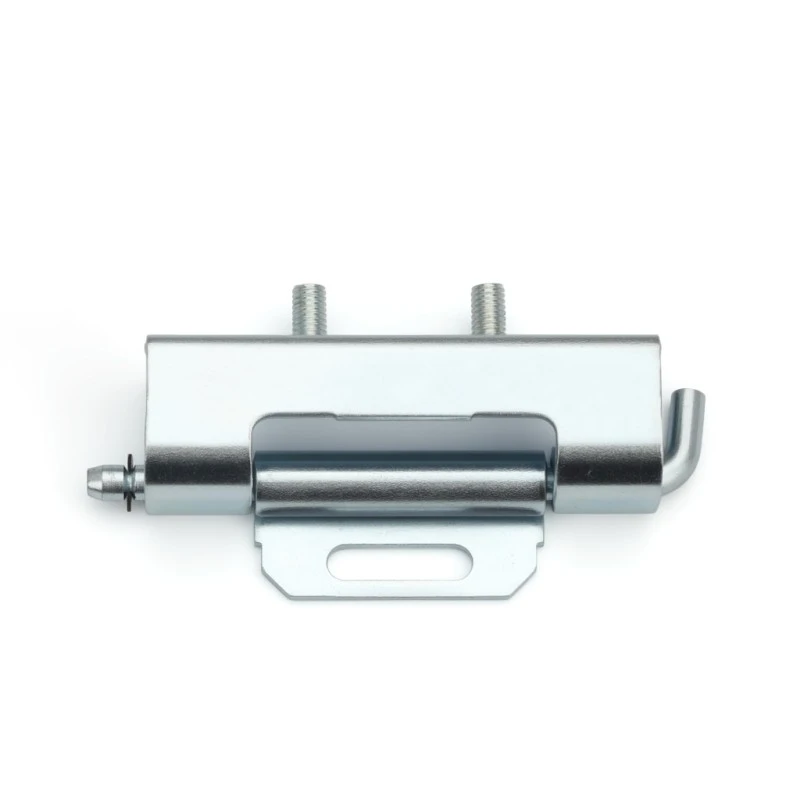

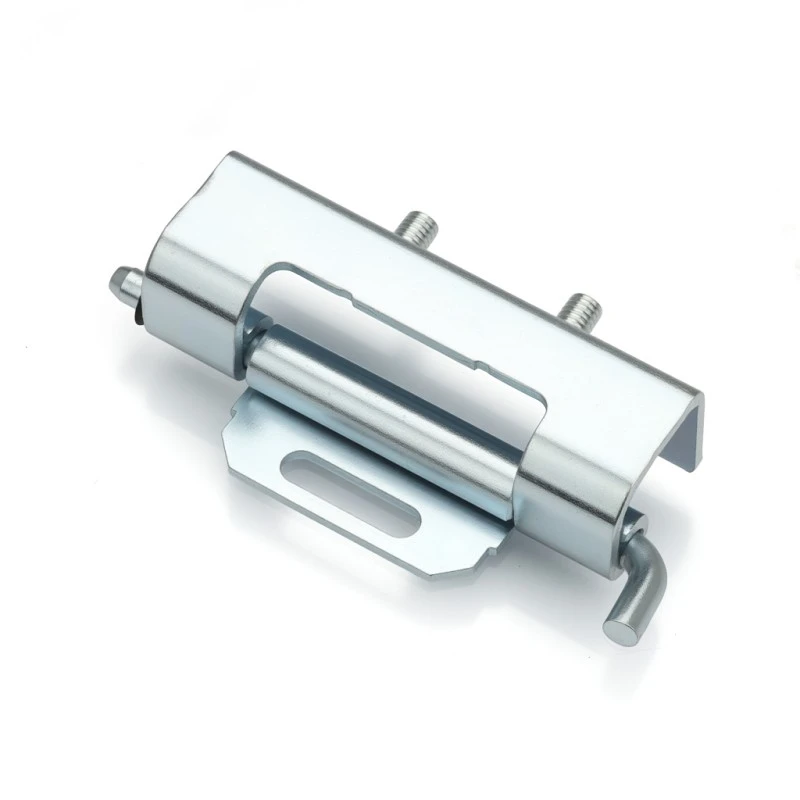

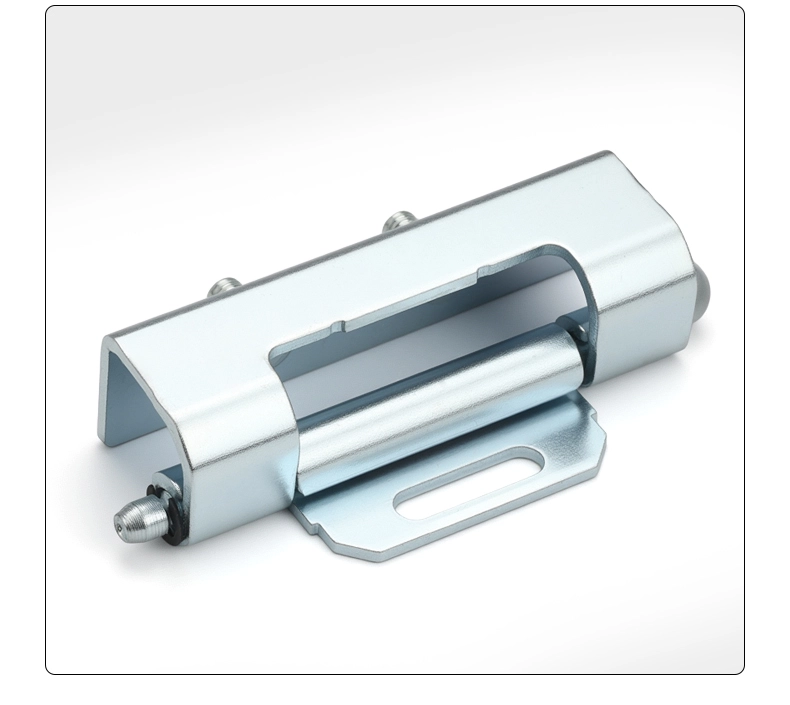

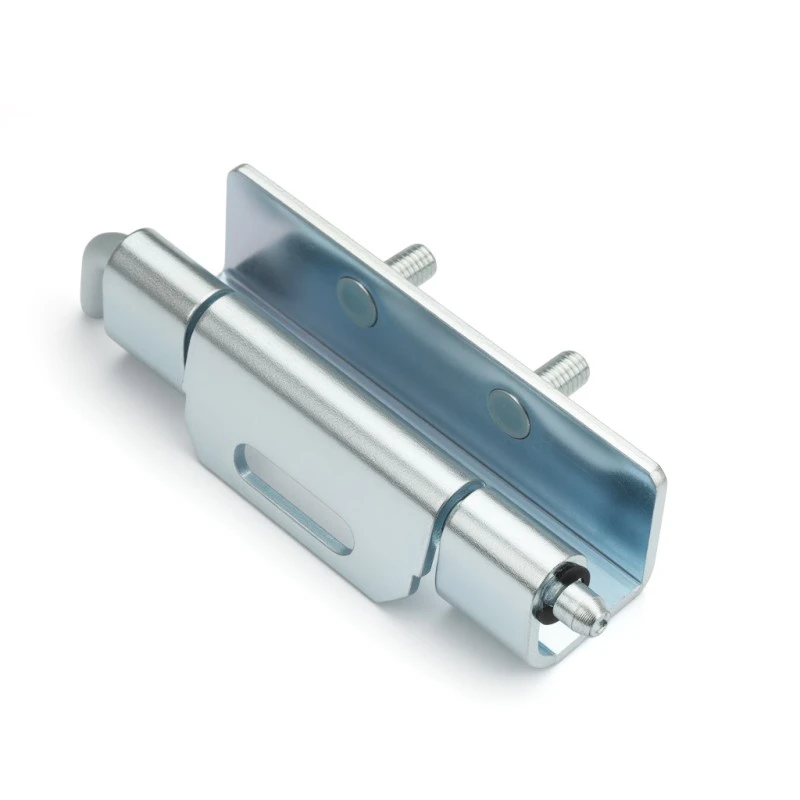

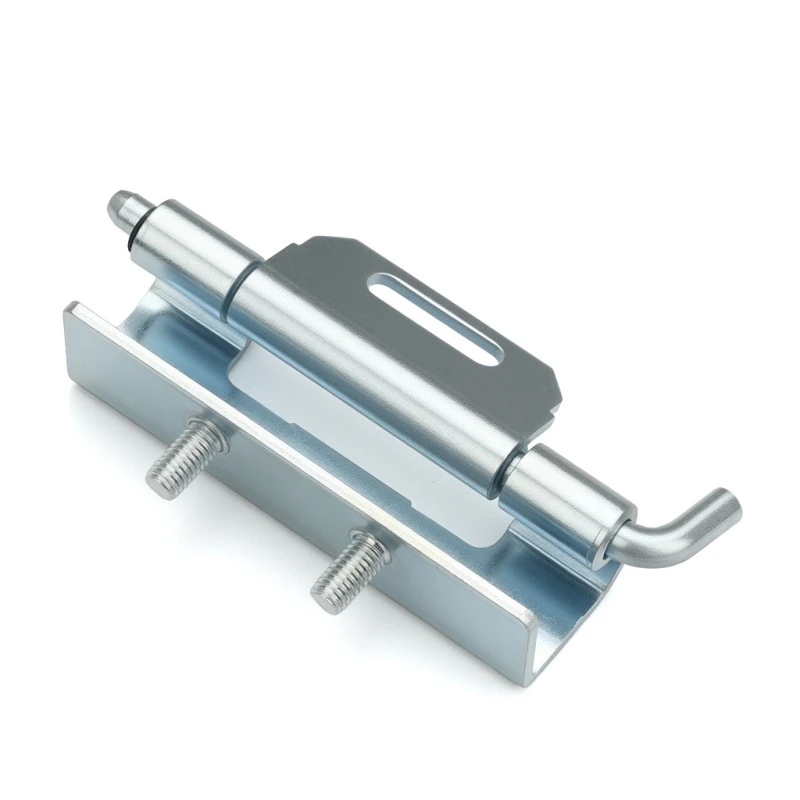

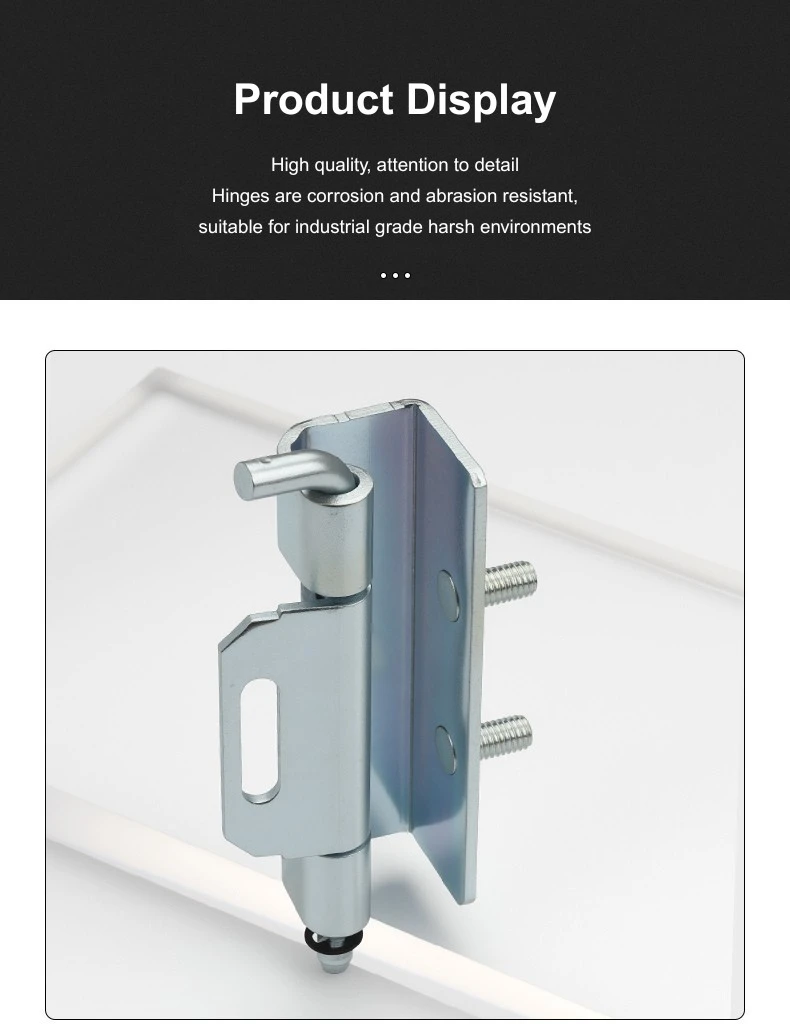

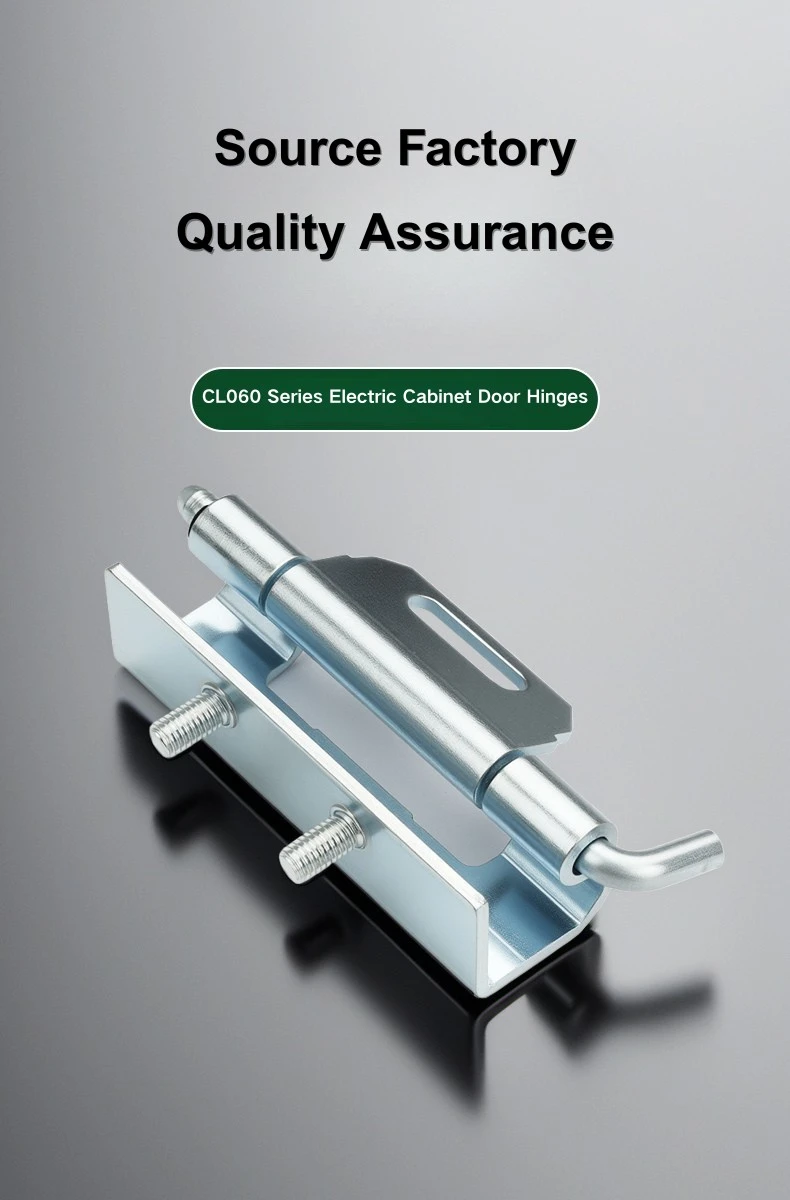

Verdecktes Scharnier mit Bolzen

Für alle, die abnehmbare Gehäusescharniere von Yitai Lock beziehen: Das verdeckte Scharnier mit Bolzen CL060 übernimmt sowohl das Schweißen als auch die Mutternmontage, und die Schrauben sind bereits im Lieferumfang enthalten. Am Montageflügel befindet sich ein 19,8-mm-Schlitz, sodass Sie die Position vor dem Verriegeln genau einstellen können – nützlich, wenn die Tür gerade hängen soll. Die Gesamtlänge beträgt 86 mm bei einem 70-mm-Scharnierkörper und einem Φ5-mm-Lauf.

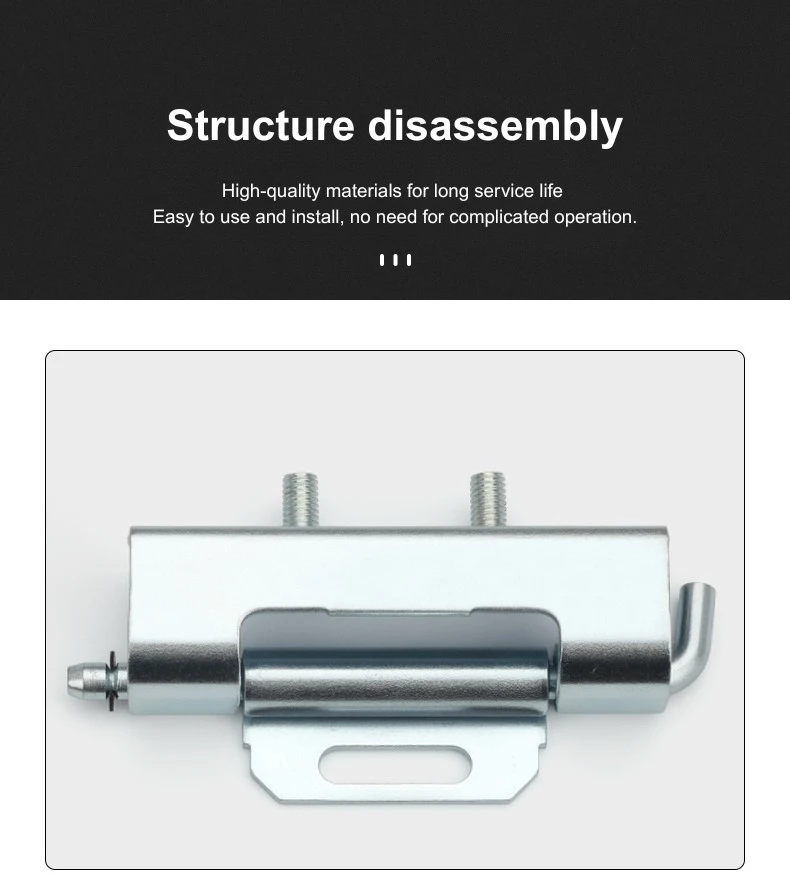

Struktur und Abmessungen

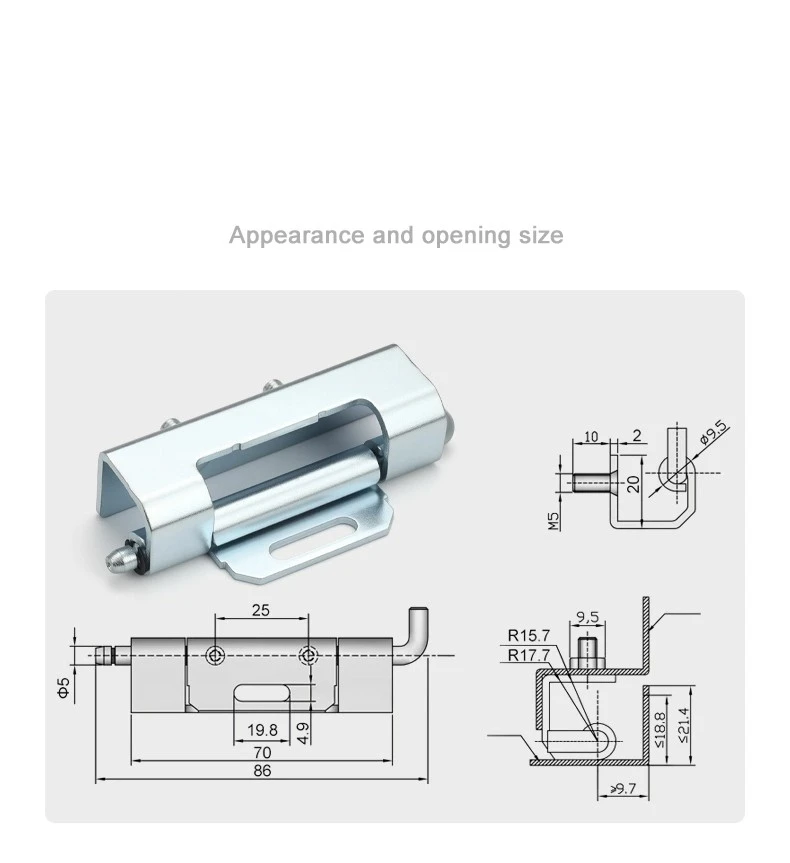

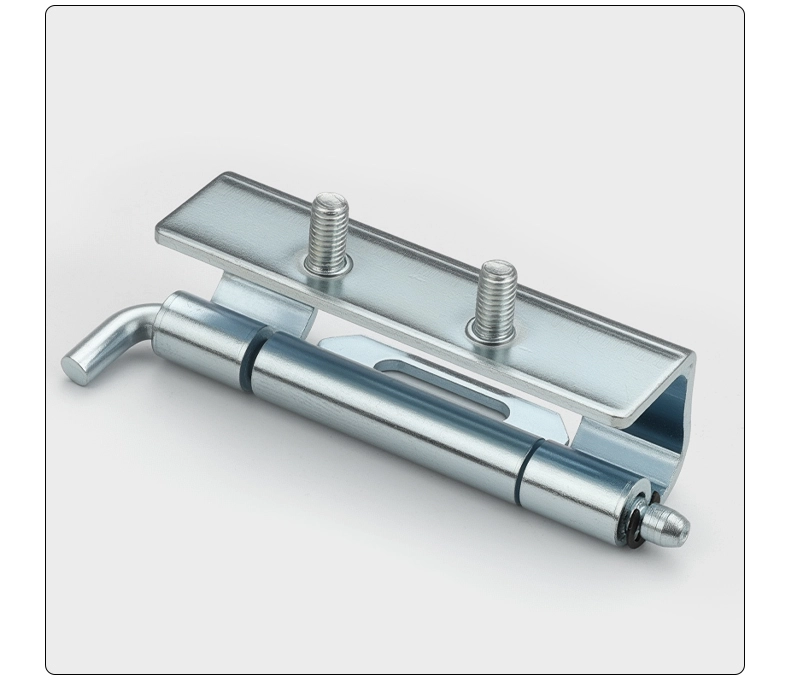

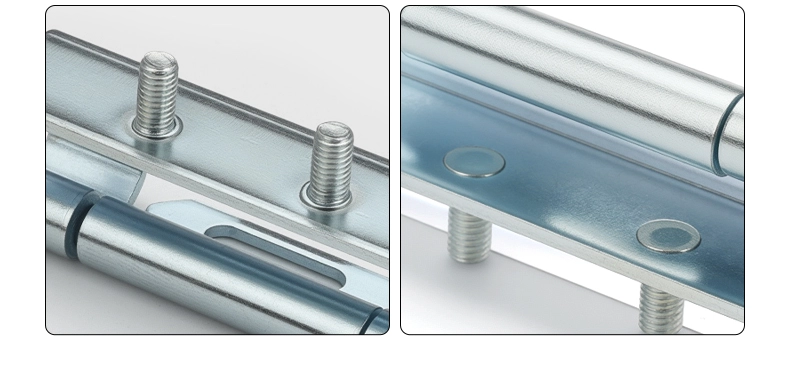

Das verdeckte Scharnier mit Bolzen hat eine Gesamtlänge von 86 mm, wobei der Hauptkörper 70 mm davon einnimmt und der Montageflügel den Rest abdeckt. Der Zylinder hat einen Durchmesser von 5 mm, und der Bolzen selbst hat einen Kopf von 9,5 mm, einen 10-mm-Schaft, eine 2-mm-Schulter und ein M5-Gewinde – er lässt sich einfach in die Rahmenkanalmutter einrasten.

Aus Gründen der Rahmenkompatibilität ist das verdeckte Scharnier mit Bolzen für Kanäle mit einem Innenradius von R15,7 bis R17,7 mm, einer Türpaneel-Durchgangstiefe von ≤18,8 mm, einer seitlichen Reichweite von ≤21,4 mm und einer Rahmenöffnung von >9,7 mm konzipiert. Der Scharnierkörper ist 22,6 mm breit und der Montageflügel ist 25 mm breit – kompakt genug, um sauber im Rahmen zu sitzen, ohne über die Türfront hinauszuragen.

Installation und Montage

Das verdeckte Scharnier mit Bolzen wird mit einer Kombination aus Schweißen und Mutternmontage hergestellt. Der Montageflügel wird während der Fertigung an die Türverkleidung geschweißt und das Bolzenende greift mit den mitgelieferten M5-Schrauben in den Rahmenkanal ein. Der 19,8-mm-Schlitz am Flügel gibt Ihnen etwas Spielraum, um die Scharnierposition zu verschieben, bevor Sie alles festziehen, was die Türausrichtung bei der Montage viel einfacher macht.

Sobald alles befestigt ist, lässt sich die Tür dank des verdeckten Scharniers mit Bolzen bei Bedarf immer noch abnehmen – lösen Sie einfach den Bolzen aus dem Rahmenkanal und die Tür hebt sich frei. Der geschweißte Flügel bleibt dauerhaft am Türpaneel, so dass das Abnehmen der Tür keinerlei Auswirkungen auf die Scharniermontage hat. Dies ist eine praktische Funktion für Schränke, bei denen die Tür für die Verkabelung oder den internen Zugang entfernt werden muss.

Anwendungsszenarien

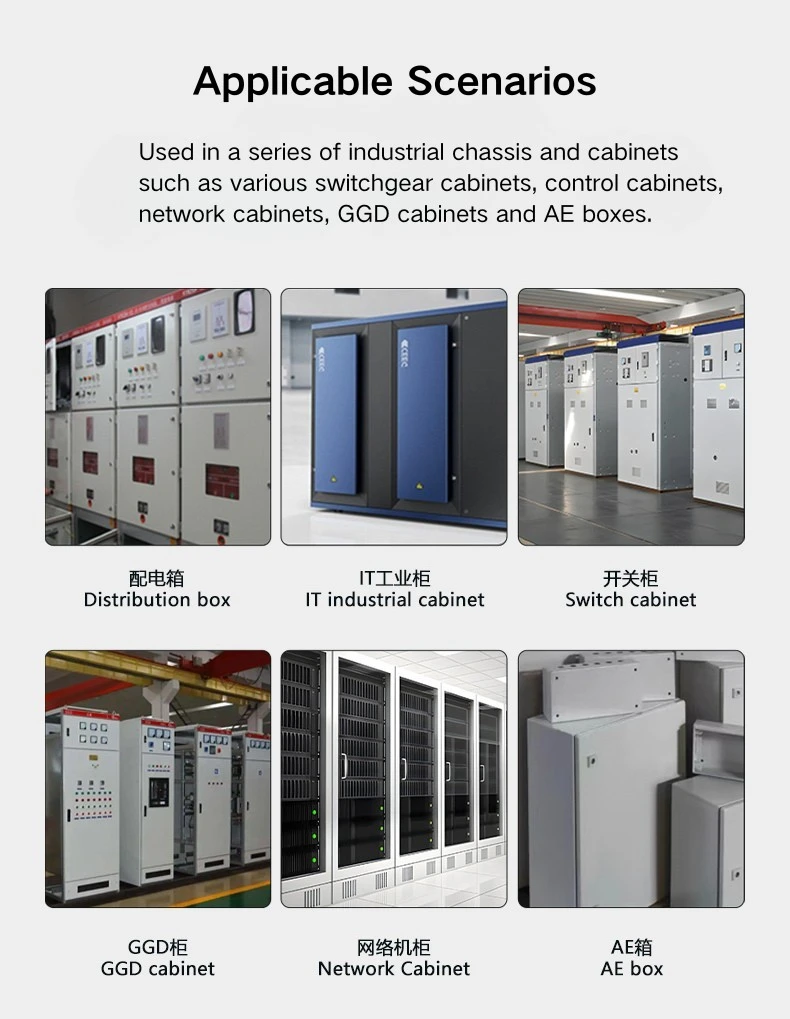

Das verdeckte Scharnier mit Bolzen kommt am häufigsten an Verteilertafeltüren, Schaltanlagengehäusen, Netzwerkschranktüren und Industrieanlagenschränken zum Einsatz, bei denen es darauf ankommt, die Außenseite sauber zu halten. Da das Scharnier im Rahmen sitzt, ist bei geschlossener Tür von außen nichts sichtbar – kein hervorstehender Lauf, kein freiliegender Flügel.

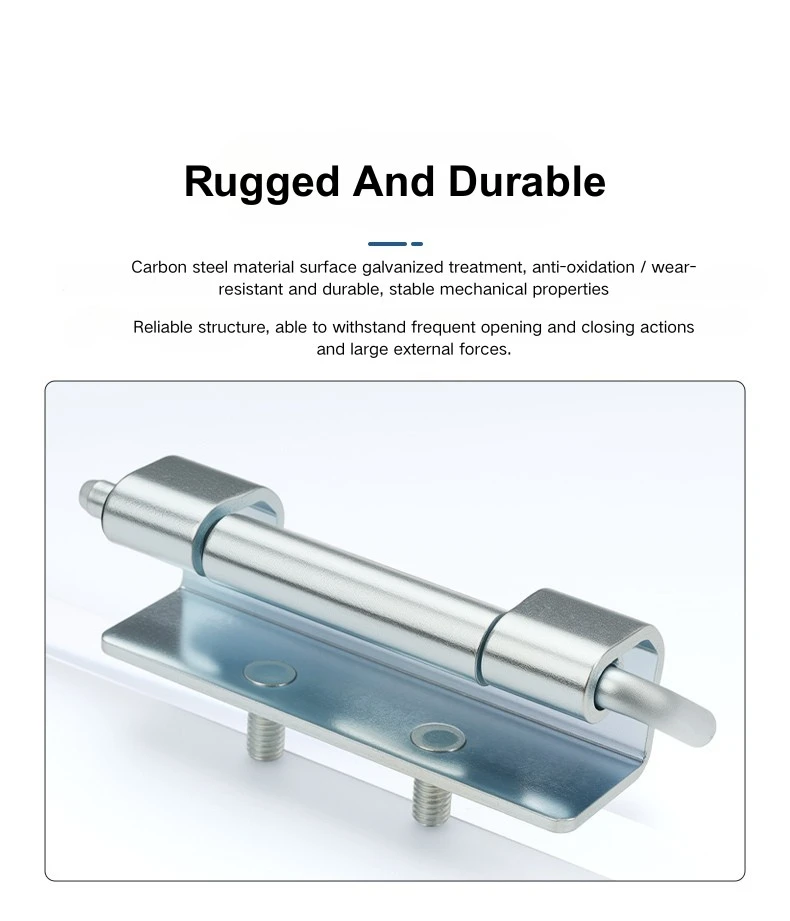

Die abnehmbare Seite des verdeckten Scharniers mit Bolzen ist auch praktisch für Schränke, die in der Werkstatt zusammengebaut und an die Baustelle geliefert werden – die Tür kann zum Transport abgenommen und wieder geöffnet werden, sobald der Schrank an Ort und Stelle ist. Die Oberfläche aus verzinktem Kohlenstoffstahl eignet sich hervorragend für Standard-Industrieumgebungen in Innenräumen, und mit 86 mm passt das Scharnier zu den Rahmenkanalabmessungen, die Sie normalerweise an Verteiler- und Schaltanlagengehäusen finden.

FAQ

F1: Wie groß ist das CL060-Scharnier insgesamt?

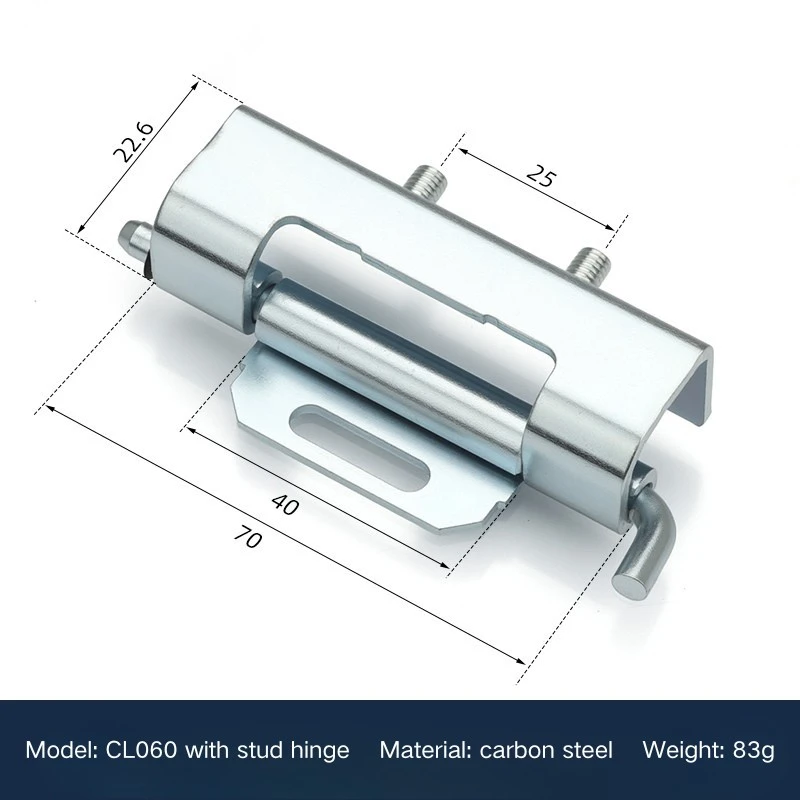

Das verdeckte Scharnier CL060 hat eine Gesamtlänge von 86 mm, eine Scharnierkörperlänge von 70 mm und einen Zylinderdurchmesser von Φ5 mm. Der Montageflügel ist 25 mm breit und der Scharnierkörper ist 22,6 mm breit. Das Gesamtgewicht beträgt 83g.

F2: Aus welchem ​​Material besteht der CL060?

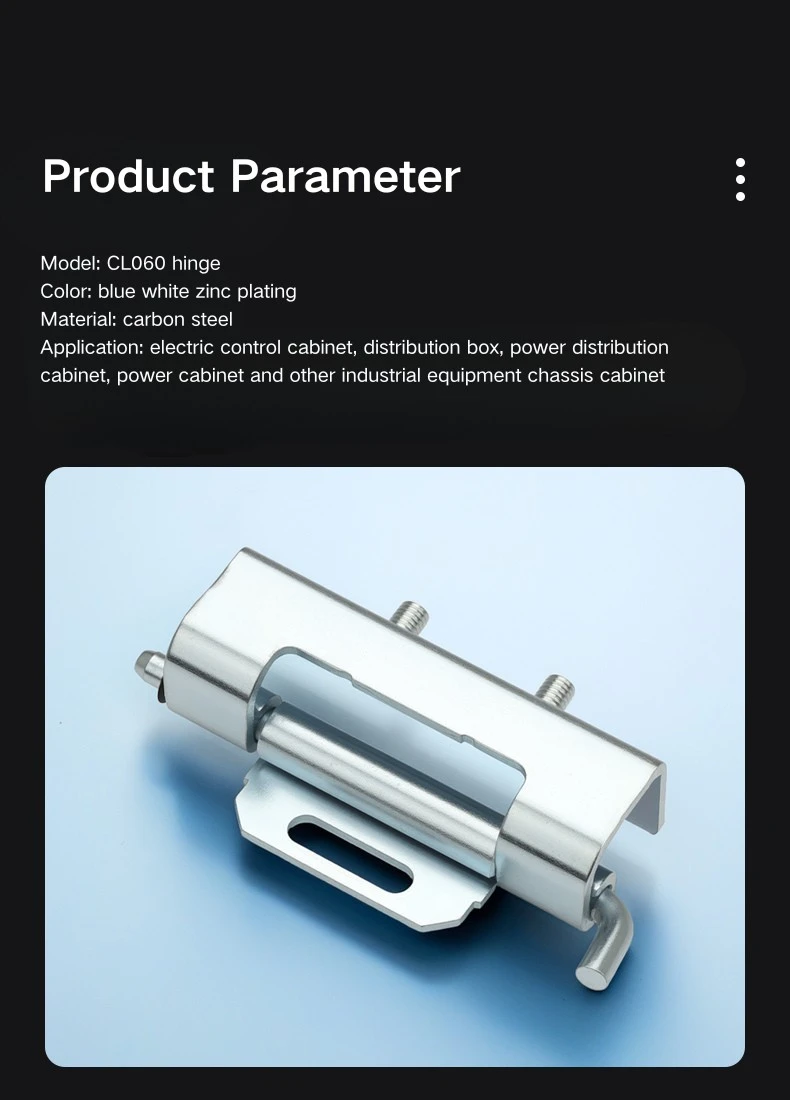

Der CL060 besteht aus Kohlenstoffstahl mit verzinkter Oberfläche. Derzeit ist es nur in einer Spezifikation verfügbar.

F3: Wie wird der CL060 installiert?

Der CL060 verwendet eine Kombination aus Schweißen und Mutternmontage. Der Montageflügel wird an das Türblech geschweißt und der Bolzen greift mit den mitgelieferten M5-Schrauben in den Rahmenkanal ein. Das geschlitzte Montageloch ermöglicht eine Positionsanpassung vor der endgültigen Befestigung.

F4: Wie groß sind die Bolzenmaße?

Der Bolzen hat einen Kopfdurchmesser von Φ9,5 mm, eine Schaftlänge von 10 mm, eine Schulter von 2 mm und ein M5-Gewinde. Es greift in einen Rahmenkanal mit einer Öffnung von >9,7 mm ein.

F5: Zu welchen Rahmenkanalabmessungen passt der CL060?

Das verdeckte Scharnier CL060 passt in einen Rahmenkanal mit einem Innenradius von R15,7 bis R17,7 mm. Der Türflügel-Tiefenabstand beträgt ≤18,8 mm und die gesamte seitliche Reichweite beträgt ≤21,4 mm.

F6: Für welche Gehäusetypen ist der CL060 geeignet?

Der CL060 wird an Verteilertafeltüren, Schaltanlagengehäusen, industriellen Netzwerkschränken und Schranktüren für mechanische Geräte eingesetzt – überall dort, wo ein verdecktes, abnehmbares Scharnier einer oberflächenmontierten Option vorgezogen wird.
