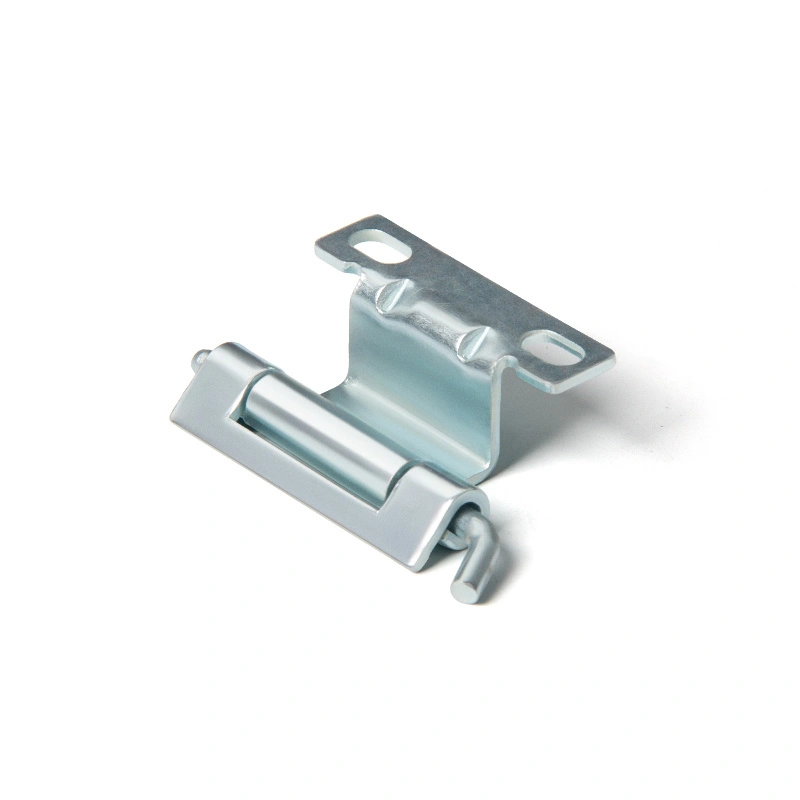

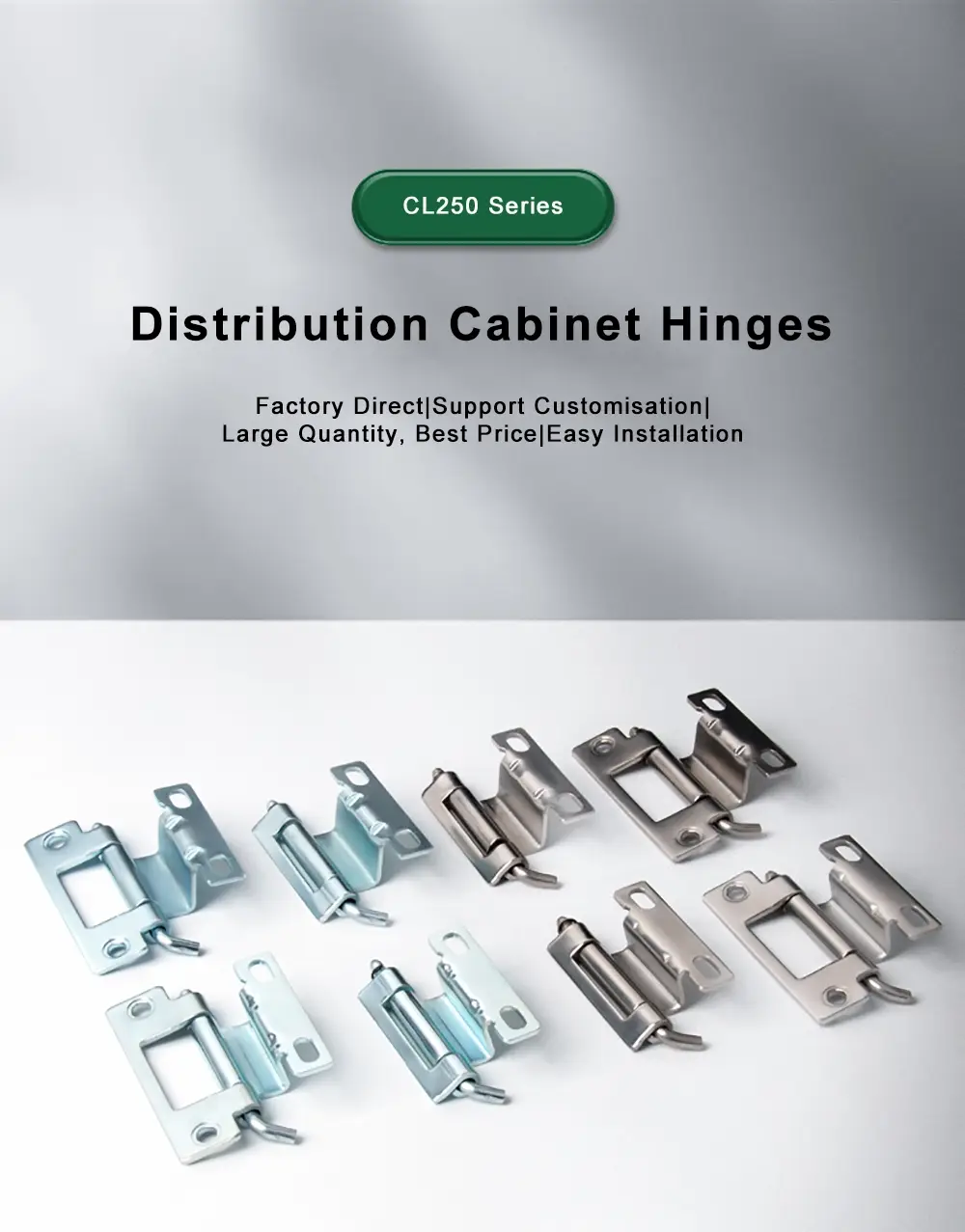

Abnehmbares Scharnier des Verteilerpaneels

Für diejenigen, die Schaltschrank-Hardware in großen Mengen von Yitai Lock beziehen, lohnt es sich, vor der Bestellung verschiedene Modelle der Distribution Panel Removal Hinge CL250-Serie zu vergleichen, da das strukturelle Design konsistent ist, die Abmessungen jedoch zwischen den Modellen variieren. Das abnehmbare Design bedeutet, dass die Tür nach der Installation ohne Werkzeug abgehoben werden kann, was sowohl für Montagelinien als auch für die Wartung vor Ort eine praktische Funktion ist. Beide Installationsmethoden – Schrauben und Schweißen – werden unterstützt, sodass das Scharnier ohne Modifikation in die meisten Fertigungsabläufe passt.

Modelloptionen und Abmessungen

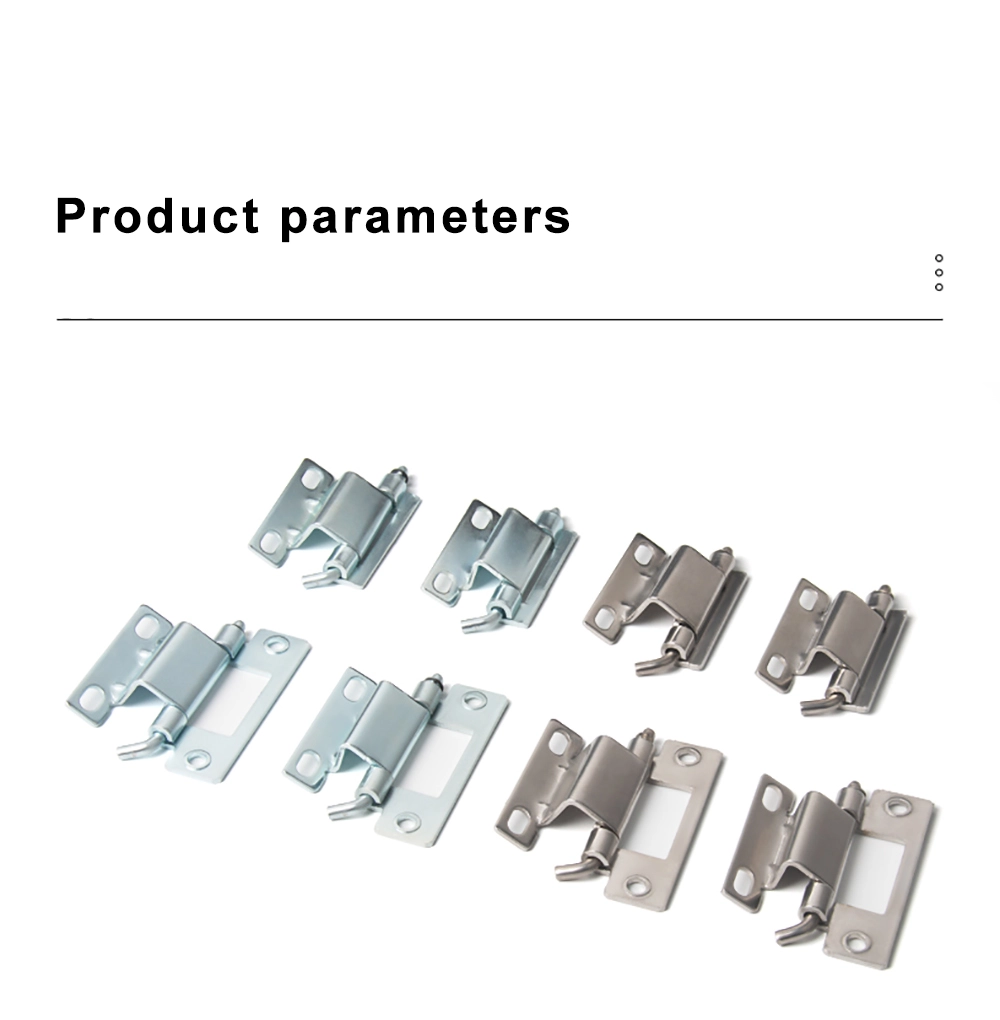

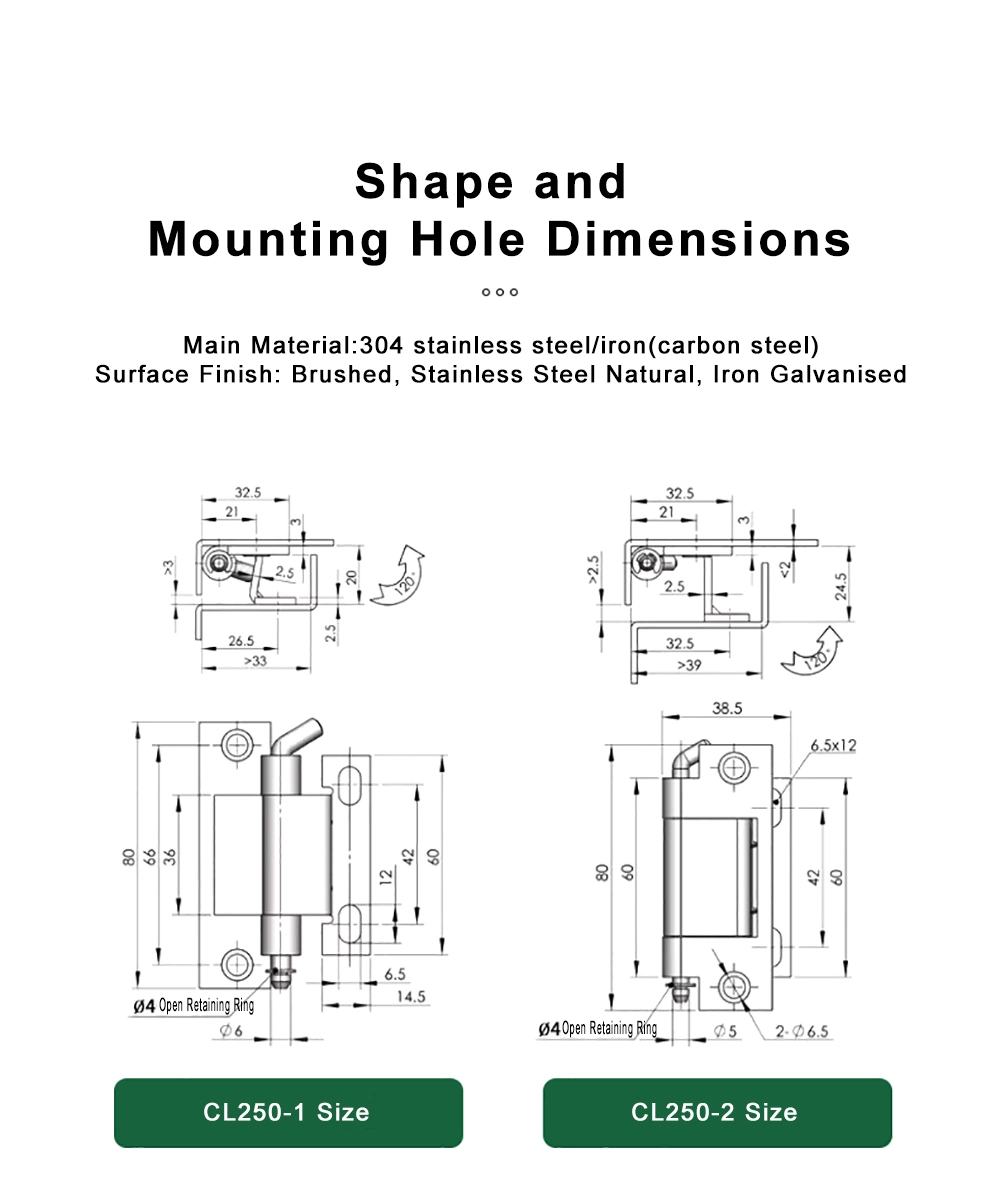

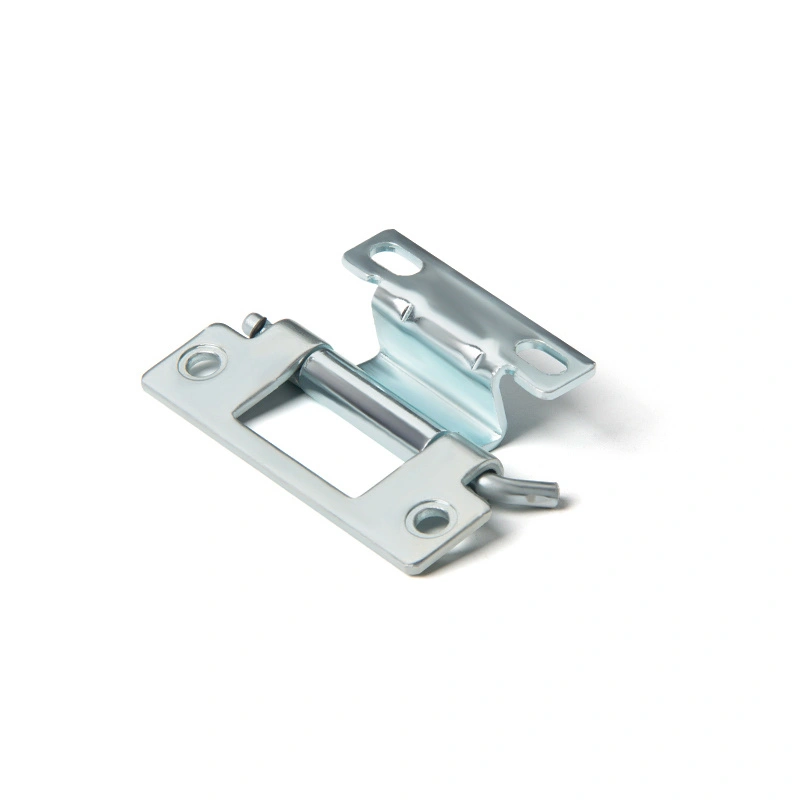

Die Serie „Distribution Panel Abnehmbares Scharnier CL250“ umfasst vier Modelle mit dem gleichen Grundaufbau, aber unterschiedlichen Größen. Der CL250-1 hat eine Gesamthöhe von 80 mm mit einem Scharnierkörper von 66 mm, einer Gesamttiefe von 33 mm und einem Laufdurchmesser von Φ6 mm. Der CL250-2 hat die Gesamthöhe von 80 mm und verfügt über eine Gehäuselänge von 60 mm, eine Tiefe von 39 mm oder mehr und einen 5-mm-Lauf mit zwei 6,5-mm-Befestigungslöchern im Abstand von 6,5 × 12 mm.

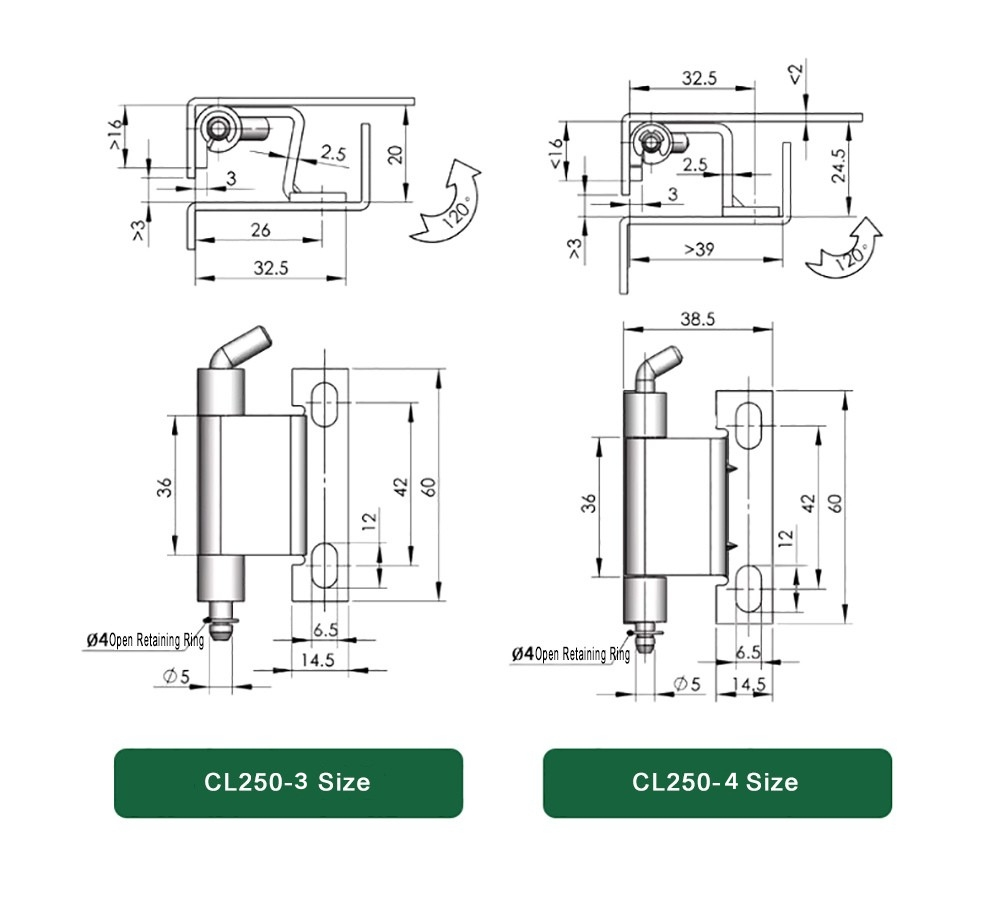

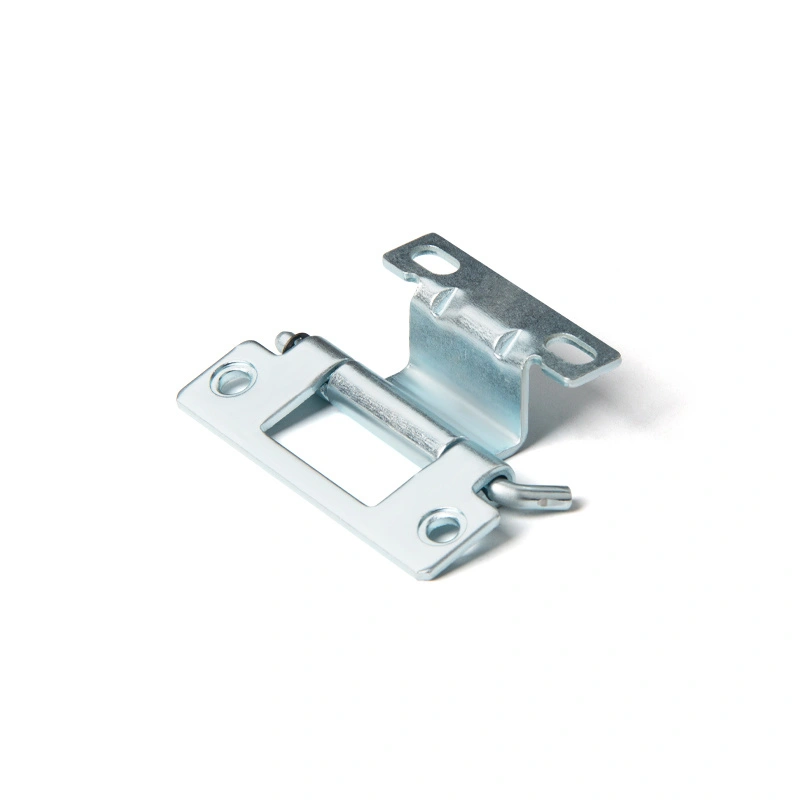

CL250-3 und CL250-4 sind die kompakteren Optionen im Sortiment mit abnehmbaren Scharnieren für Verteilertafeln. Beide haben eine Scharnierkörperhöhe von 36 mm und eine Gesamthöhe von 60 mm, mit einer Basisbreite von 14,5 mm und einem Zylinderdurchmesser von 5 mm. Der CL250-3 hat eine Tiefe von 32,5 mm, während der CL250-4 bis zu 38,5 mm reicht. Alle vier Modelle verwenden einen offenen Φ4-Sicherungsring, um den Stift an Ort und Stelle zu sichern.

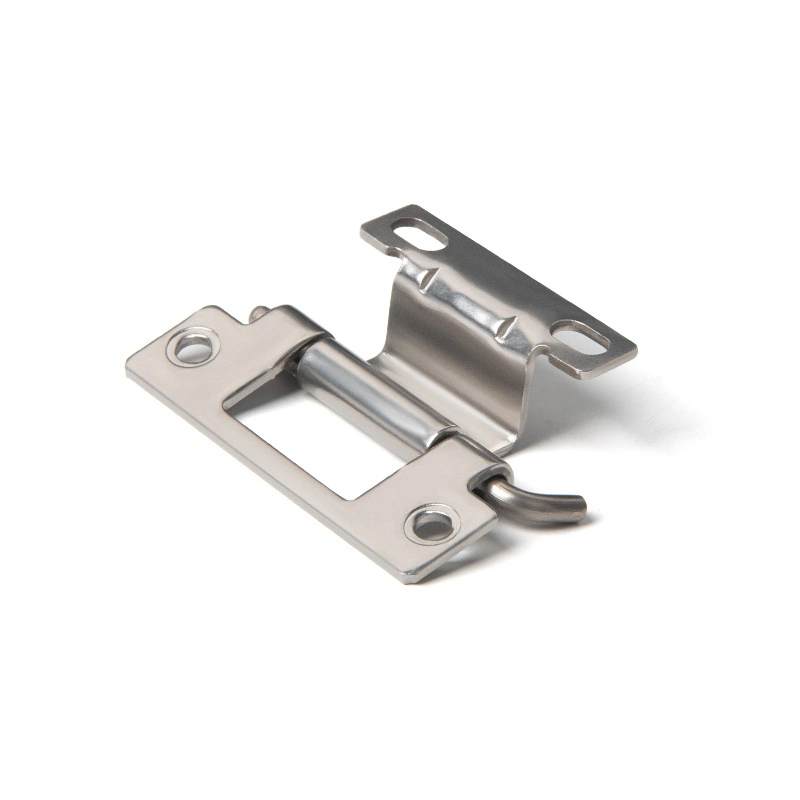

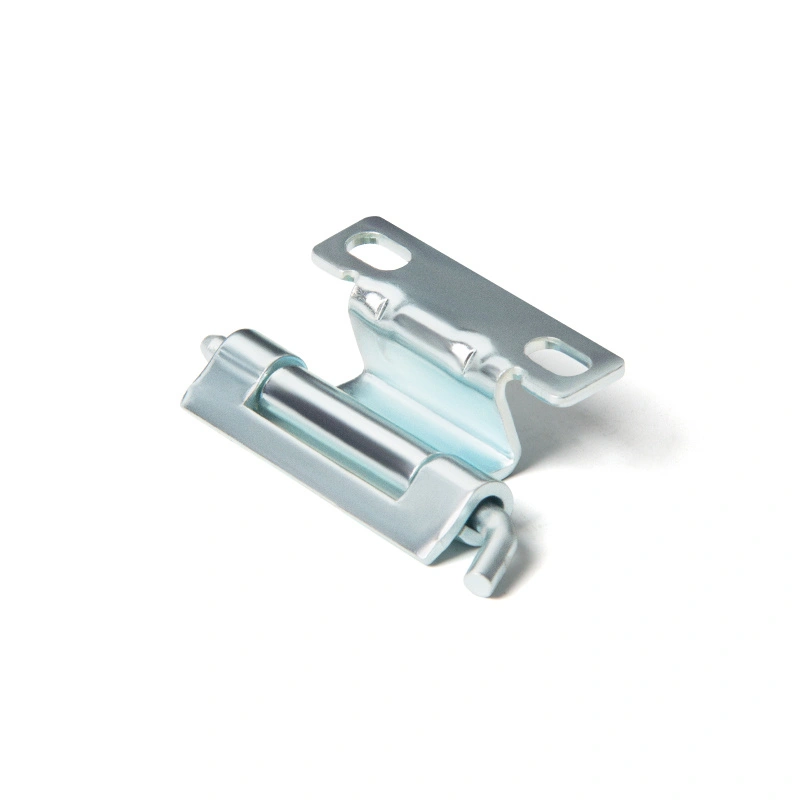

Stabtypen und Öffnungswinkel

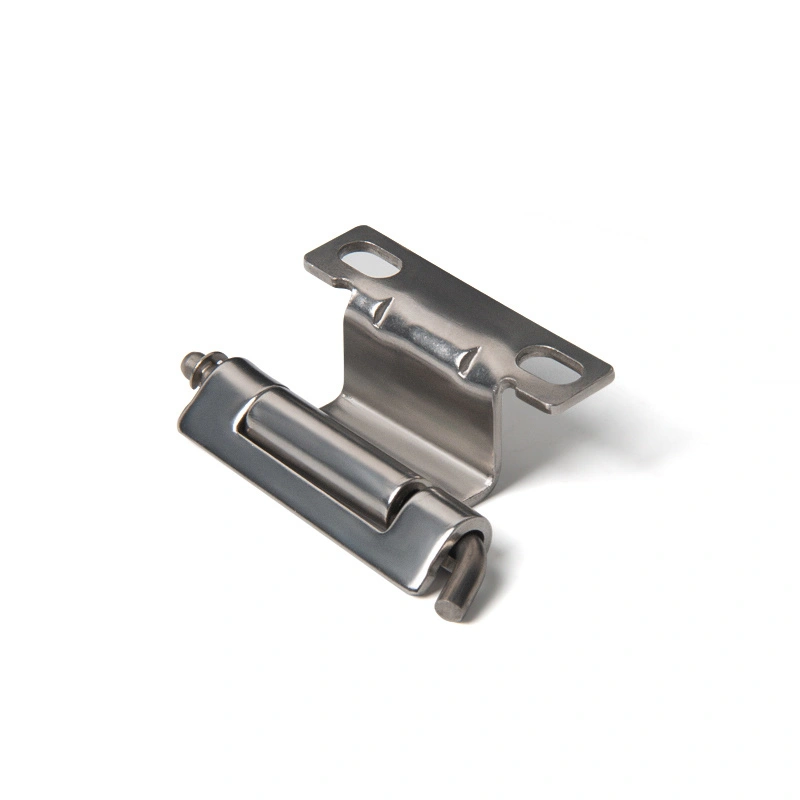

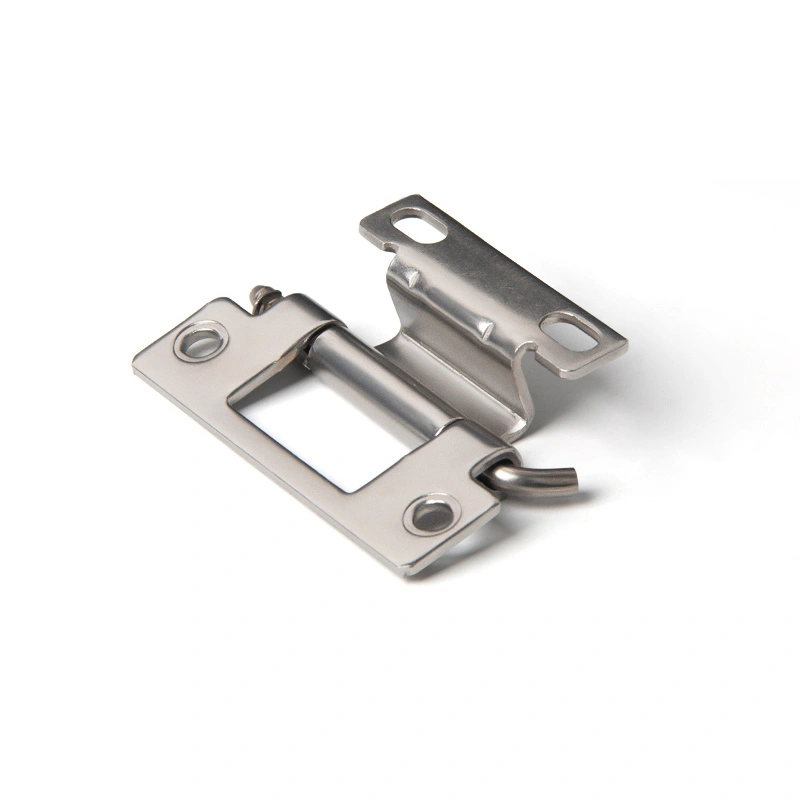

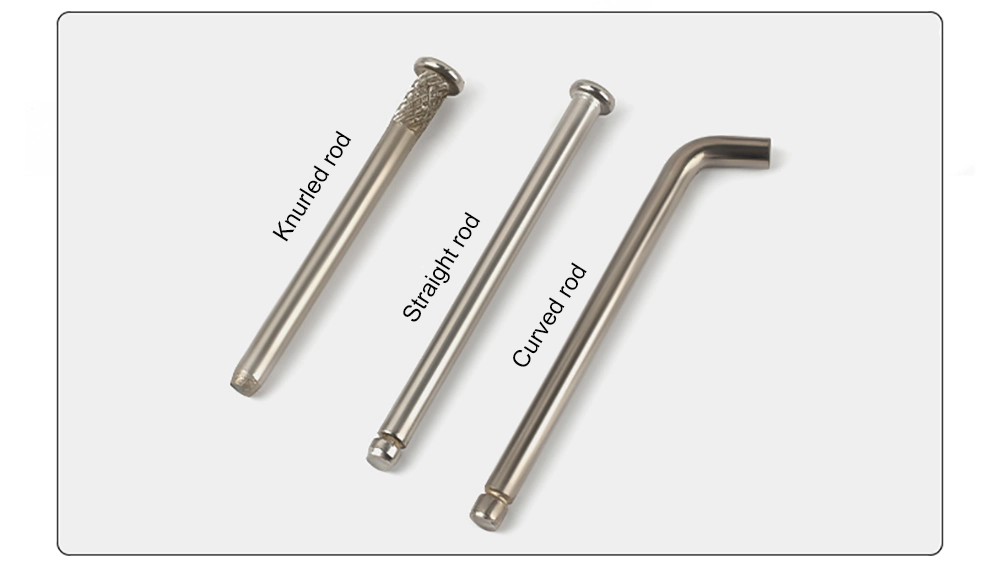

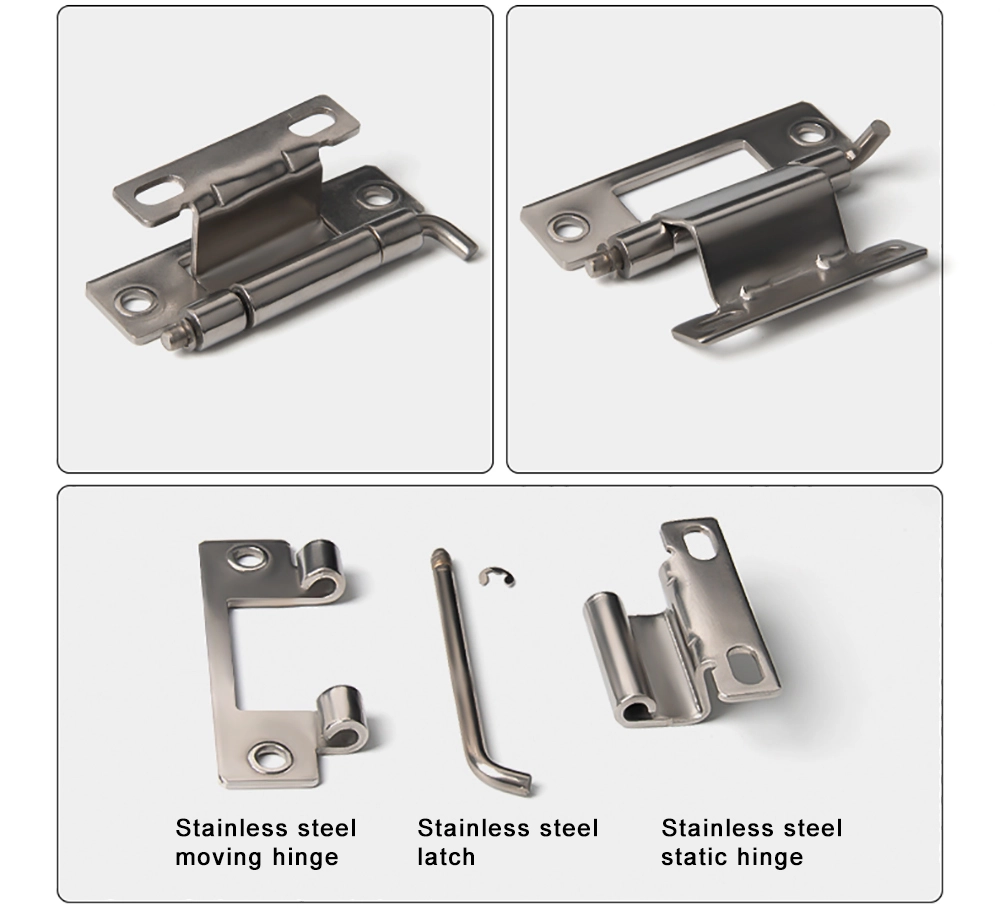

Eines der praktischeren Details des abnehmbaren Verteilerpaneel-Scharniers ist die Auswahl zwischen drei Stangentypen: gerändelt, gerade und gebogen. Die gerändelte Stange verleiht dem Stift eine griffige Struktur, die dazu beiträgt, dass er sich bei Vibrationen nicht lockert. Die gerade Stange ist die Standardoption und eignet sich für die meisten allgemeinen Gehäuseanwendungen. Die gebogene Stange ist so geformt, dass der Stift leichter von Hand entfernt werden kann, was nützlich sein kann, wenn häufig auf das Scharnier zugegriffen wird oder wenn wenig Platz vorhanden ist.

Alle Stangentypen am abnehmbaren Verteilerscharnier arbeiten mit demselben offenen Φ4-Sicherungsring, der den Stift arretiert, sobald er sitzt. Der Öffnungswinkel der gesamten CL250-Serie beträgt ca. 120°, was ausreichend Freiraum für die meisten Schranktür-Zugangsanforderungen bietet, ohne dass eine volle 180°-Schwenkung erforderlich ist.

Installation und Montage

Das abnehmbare Scharnier des Verteilerpaneels unterstützt zwei Installationsmethoden – Schraubmontage und Schweißen – was bedeutet, dass es sowohl in vorgefertigten Blechgehäusen als auch in verschraubten Schrankbaugruppen verwendet werden kann. Für die Schraubmontage verwendet der CL250-1 einen einzelnen Φ6,5-mm-Schlitz, während die Modelle CL250-2 und CL250-3/4 ovale Schlitze oder Doppellöcher verwenden, die eine gewisse Positionsanpassung während der Installation ermöglichen.

Nach der Installation ermöglicht das abnehmbare Scharnier des Verteilerpaneels die Entfernung des Türblatts durch Ziehen am Stift – kein Werkzeug erforderlich. Dadurch eignet es sich gut für Gehäuse, bei denen die Tür regelmäßig entfernt werden muss, um an die Verkabelung zu gelangen oder interne Wartungsarbeiten durchzuführen. Der Sicherungsring verhindert, dass sich der Stift bei regelmäßiger Verwendung löst, sodass keine Gefahr besteht, dass sich die Tür während des Betriebs unerwartet löst.

Anwendungsszenarien

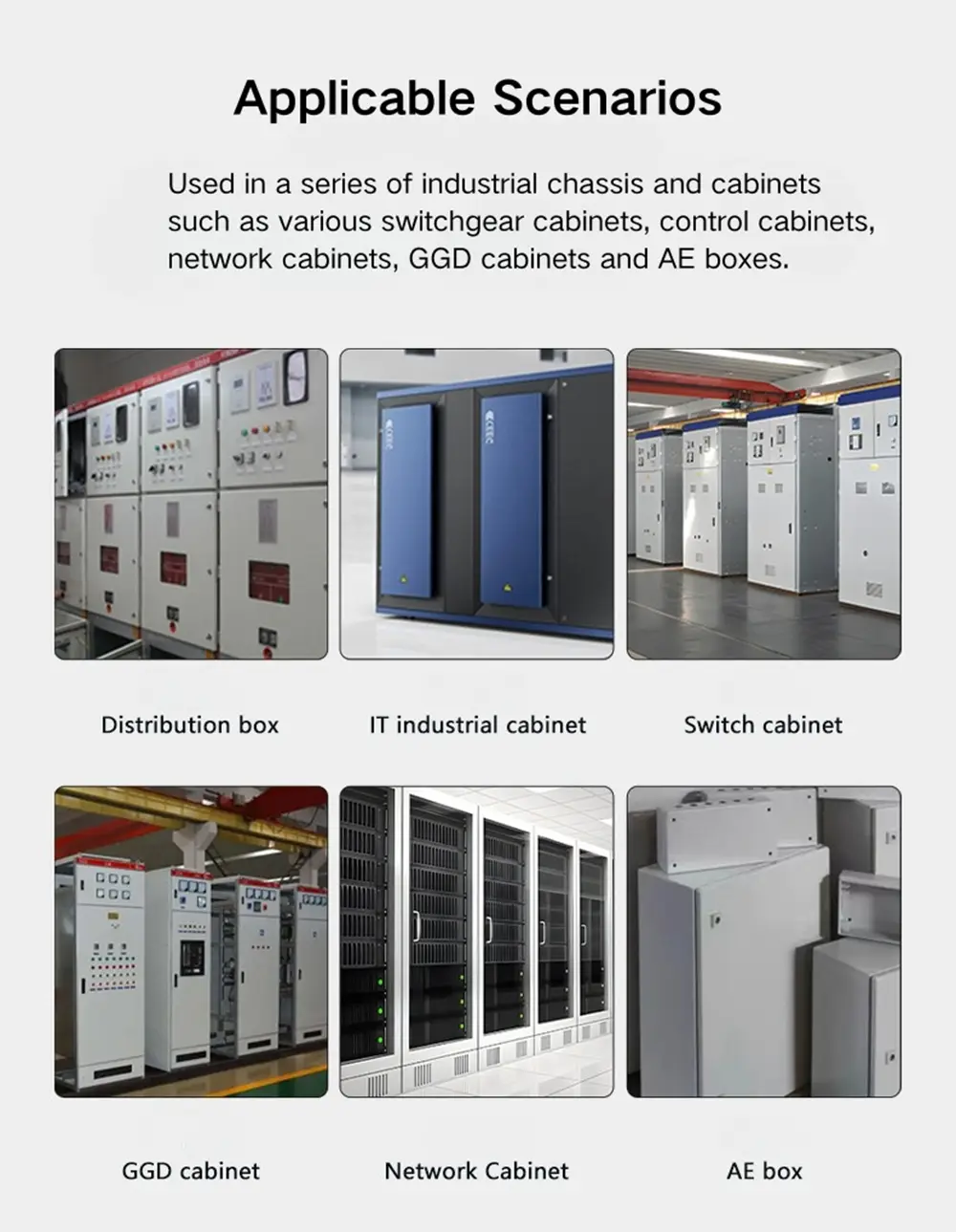

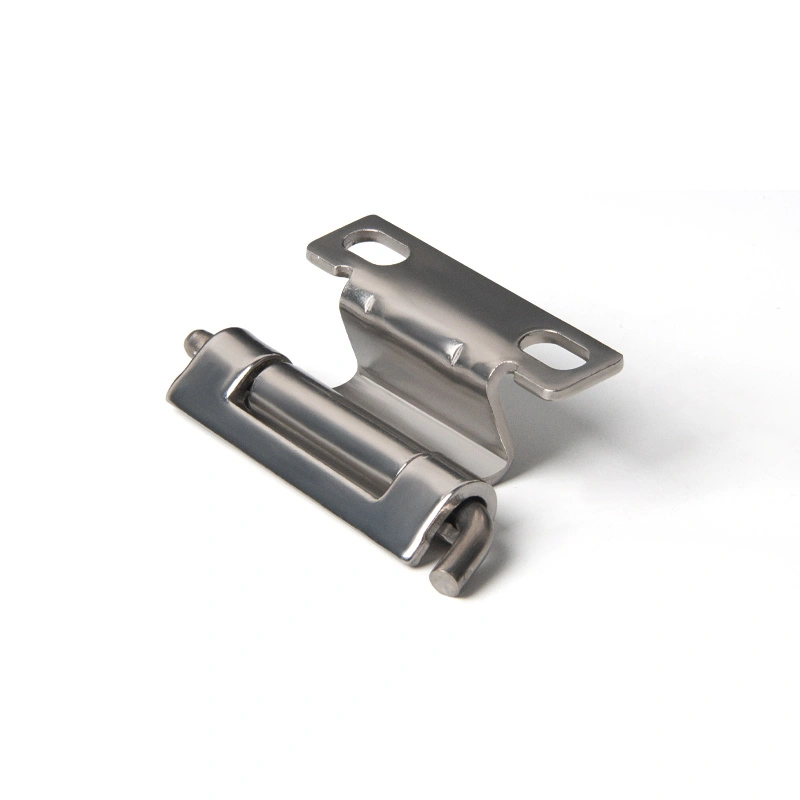

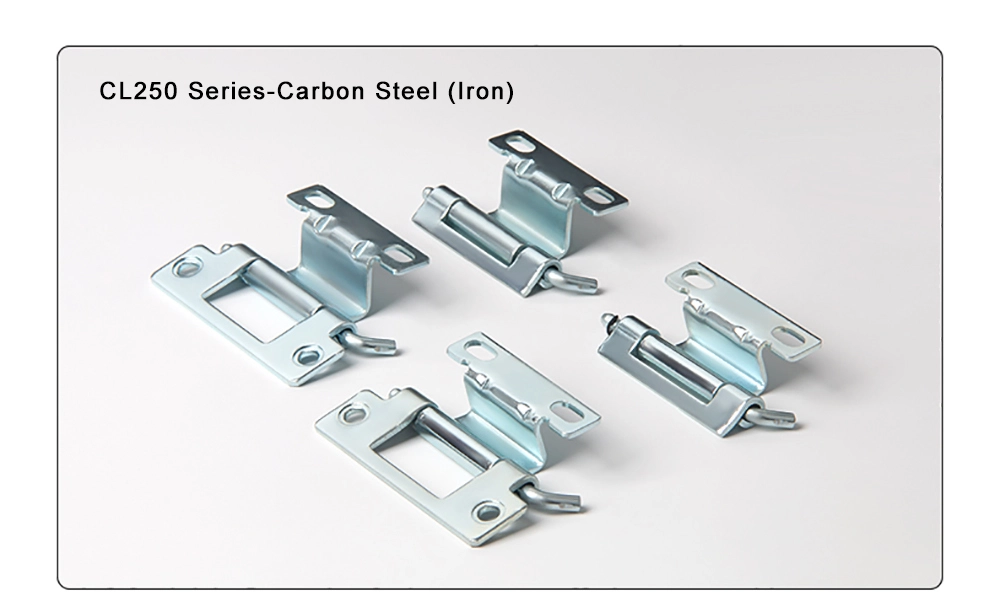

Das abnehmbare Scharnier des Verteilerpaneels wird am häufigsten an Verteilerkästen, Schaltschranktüren und Industrieanlagengehäusen eingesetzt – überall dort, wo eine Tür sauber gelöst werden muss, ohne dass der Rahmen demontiert werden muss. Der Öffnungswinkel von 120° reicht bei den meisten Installationen für einen bequemen Zugang zum Schaltschrankinneren aus, und da sowohl die Schraubmontage als auch das Schweißen unterstützt wird, passt er ohne Anpassung in die meisten Schaltschrankkonstruktionen. Auf der Materialseite ist das abnehmbare Verteilerpaneel-Scharnier aus verzinktem Kohlenstoffstahl die erste Wahl für Standard-Innengehäuse unter trockenen Bedingungen. Die Edelstahlversion 304 ist die bessere Wahl für Schaltanlagen im Freien, Küsteninstallationen oder überall dort, wo der Schrank im Laufe der Zeit Feuchtigkeit oder Korrosion ausgesetzt ist. Die Edelstahlversion 304 eignet sich besser für Schaltanlagen im Freien, Küsteninstallationen oder alle Anwendungen, bei denen das Gehäuse im Laufe der Zeit Feuchtigkeit oder korrosiven Bedingungen ausgesetzt ist.

FAQ

F1: Welche Modelle sind in der CL250-Serie enthalten?

Die CL250-Serie umfasst vier Modelle: CL250-1, CL250-2, CL250-3 und CL250-4. Alle haben das gleiche strukturelle Design und den gleichen Öffnungswinkel – die Unterschiede zwischen ihnen liegen in der Größe und der Anordnung der Montagelöcher. Wählen Sie basierend auf Ihren Türblattabmessungen und Belastungsanforderungen aus.

F2: Wie groß ist der Öffnungswinkel des CL250-Scharniers?

Alle vier CL250-Modelle öffnen sich bis ca. 120°. Dies gilt für die gesamte Serie, unabhängig von Modellgröße oder Material.

F3: Welche Rutentypen sind verfügbar?

Das CL250-Scharnier ist mit drei Stangentypen erhältlich: gerändelt, gerade und gebogen. Gerändelte Stangen lösen sich bei Vibration nicht; gerade Stangen sind die Standardoption; Gebogene Stangen erleichtern das manuelle Entfernen der Stifte in engen oder häufig zugänglichen Installationen.

F4: Wie wird der Stift nach der Installation gesichert?

Alle CL250-Modelle verwenden einen offenen Φ4-Sicherungsring, um den Scharnierstift während des normalen Gebrauchs zu fixieren. Der Stift kann von Hand entfernt werden, wenn die Tür entfernt werden muss, ohne dass Werkzeuge erforderlich sind.

F5: Welche Installationsmethoden werden unterstützt?

Das CL250-Scharnier kann je nach Schrankherstellungsmethode durch Schrauben oder Schweißen installiert werden. Die Konfiguration der Montagelöcher variiert je nach Modell. Einzelheiten zu Schlitzgröße und Abständen finden Sie in den Maßzeichnungen.

F6: Welche Materialien sind verfügbar?

Das CL250-Scharnier ist aus verzinktem Kohlenstoffstahl und Edelstahl 304 erhältlich. Kohlenstoffstahl eignet sich für trockene Innenräume; Edelstahl 304 ist die richtige Wahl für Außengehäuse, Räume mit hoher Luftfeuchtigkeit oder korrosive Industrieumgebungen.
