Aufputzscharnier für Schaltschränke

Für Käufer, die Schrankscharniere von Yitai Lock für Verteilertafeln oder Industriegehäuse beziehen, deckt die Serie der oberflächenmontierten Elektroschrankscharniere CL219 einen nützlichen Größenbereich in einem einheitlichen Design ab. CL219-1 ist das größte der drei, CL219-3 liegt in der Mitte und CL219-2 ist das kleinste – es gibt also ein Modell, das zu den meisten Türgrößen passt, ohne auf eine andere Scharnierserie umsteigen zu müssen. Alle drei werden über vier Befestigungspunkte verschraubt und die Edelstahlversionen sind hochglanzpoliert für Anwendungen, bei denen sowohl Korrosionsbeständigkeit als auch Oberflächenoptik im Vordergrund stehen.

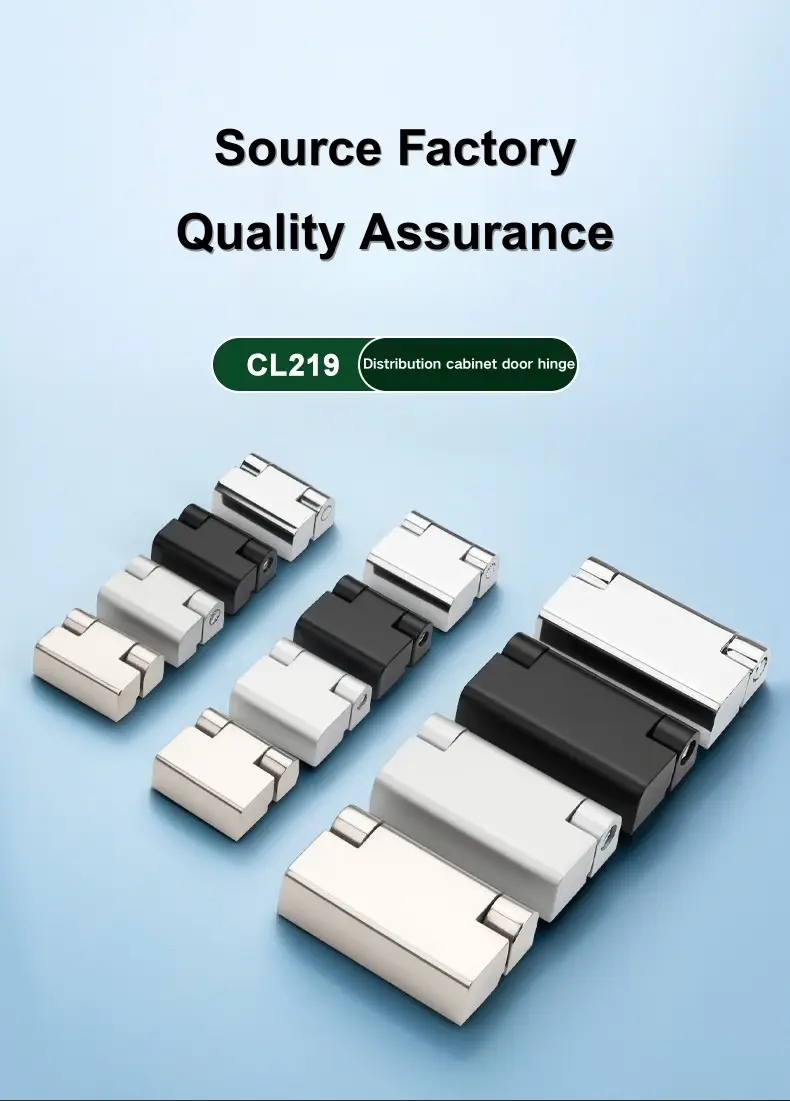

Modelloptionen und Abmessungen

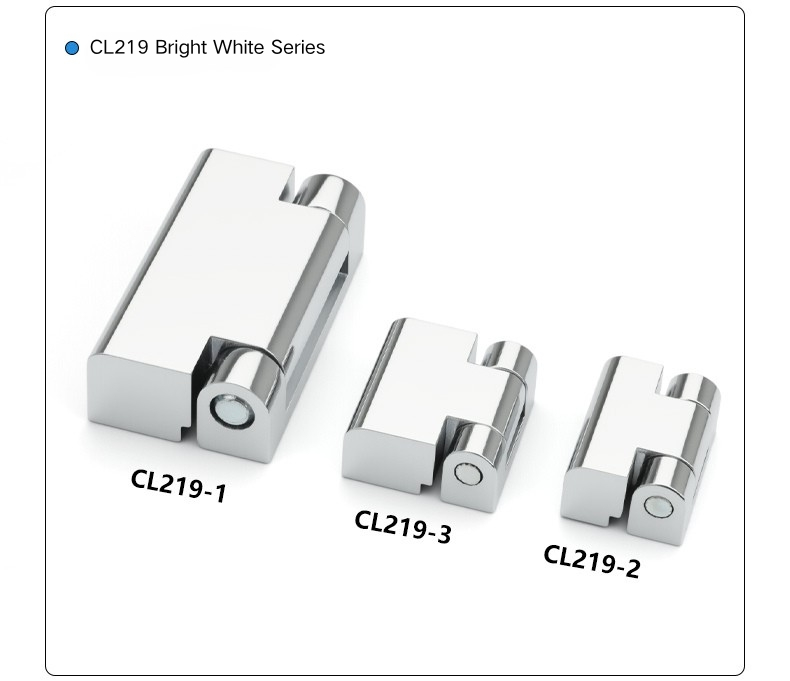

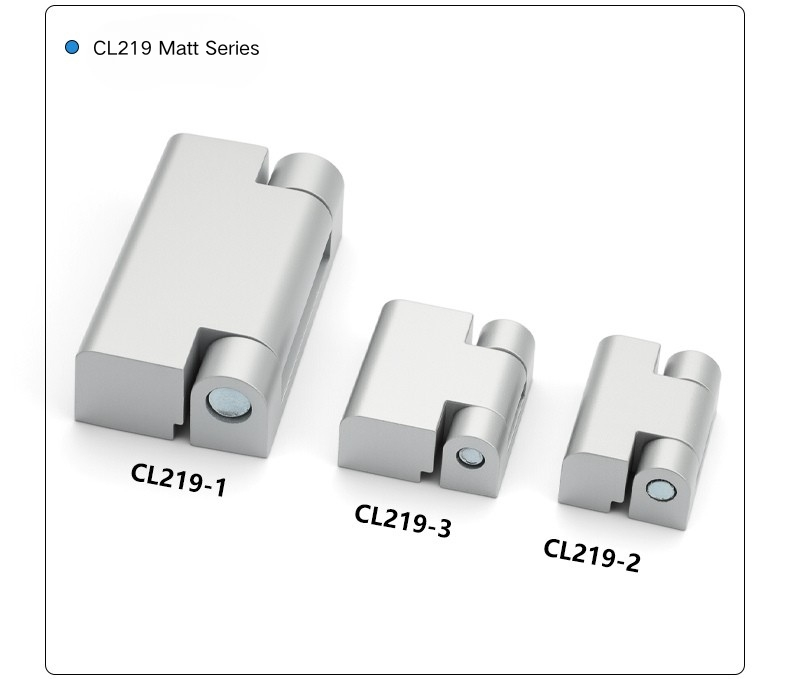

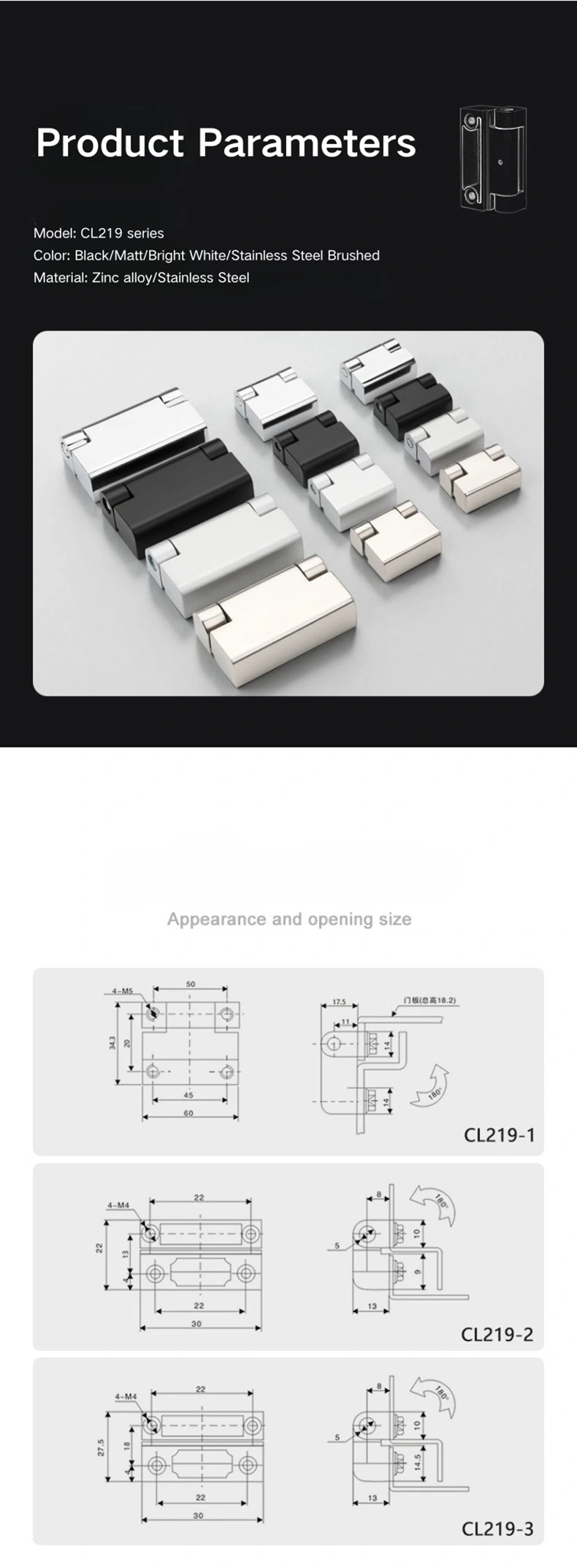

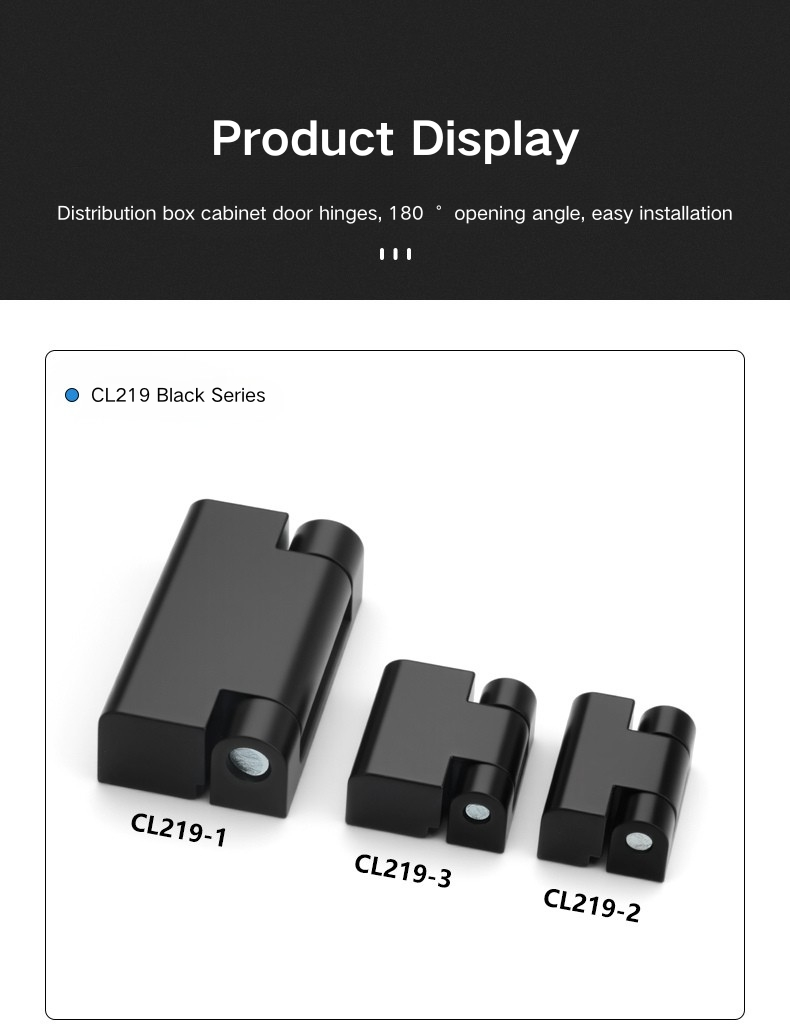

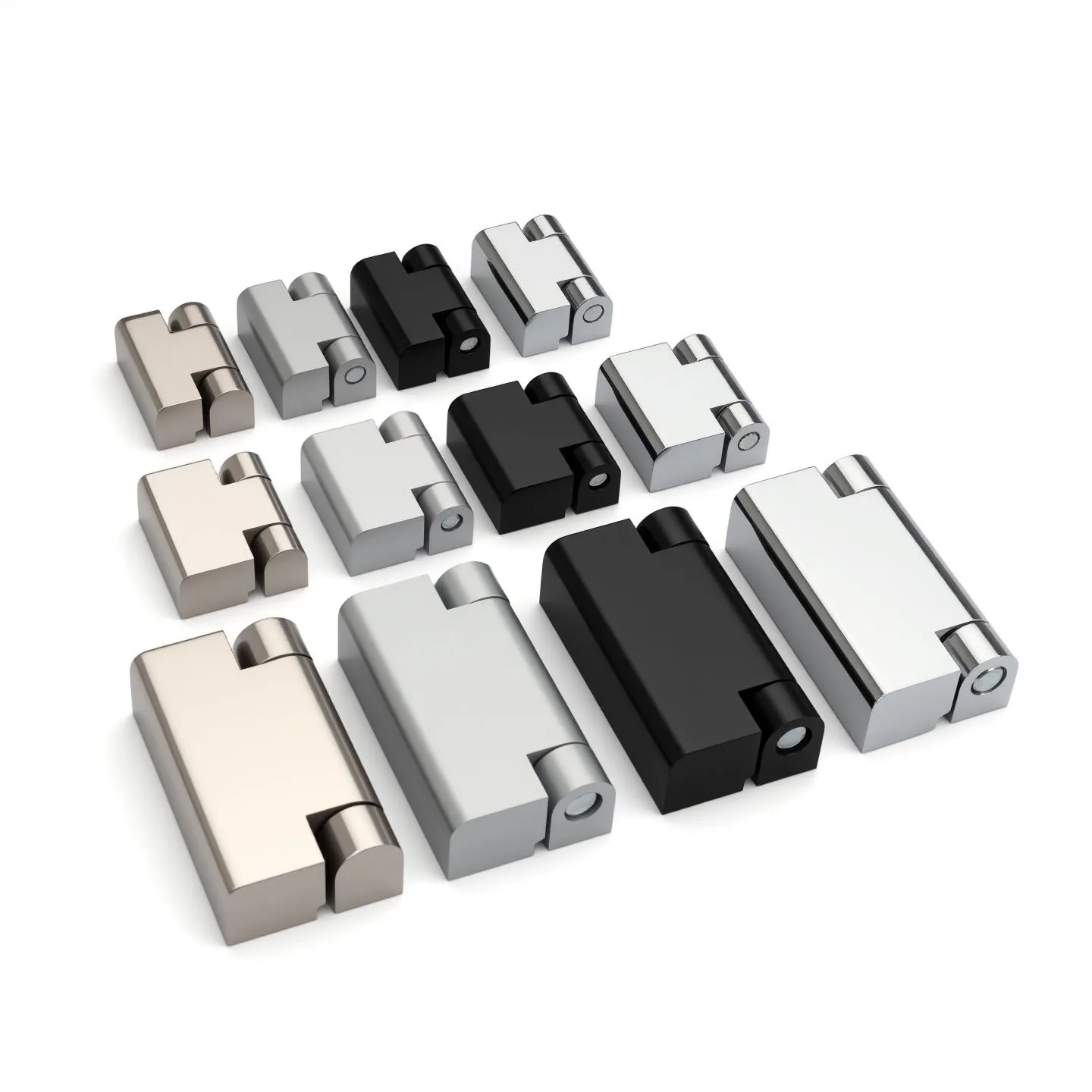

Das oberflächenmontierte Scharnier für Schaltschränke ist in drei Größen erhältlich. Der CL219-1 ist das größte Modell mit einer Gesamtgrundfläche von 60 × 34,3 mm, einer inneren Blattspannweite von 45 mm und vier M5-Befestigungsschrauben. Der CL219-2 ist mit 30 × 22 mm Gesamtmaß, einer Innenspanne von 22 mm und vier M4-Schrauben der kleinste. Der CL219-3 liegt mit einer Gesamtgröße von 30 × 27,5 mm zwischen den beiden, ebenfalls mit einer Innenspannweite von 22 mm und vier M4-Schrauben – etwas höher als der CL219-2, aber mit der gleichen Breite und Schraubengröße.

Die Wahl zwischen den Modellen des oberflächenmontierten Schaltschrankscharniers hängt von der Größe der Türverkleidung und der Last ab, die das Scharnier tragen muss. Der CL219-1 ist die richtige Wahl für größere oder schwerere Schranktüren; der CL219-2 eignet sich für leichtere, kompakte Gehäuse; und der CL219-3 liegt dazwischen und bietet etwas mehr Höhe als der CL219-2 bei gleichbleibender Stellflächenbreite. Alle drei öffnen sich um 180°.

Finish- und Materialoptionen

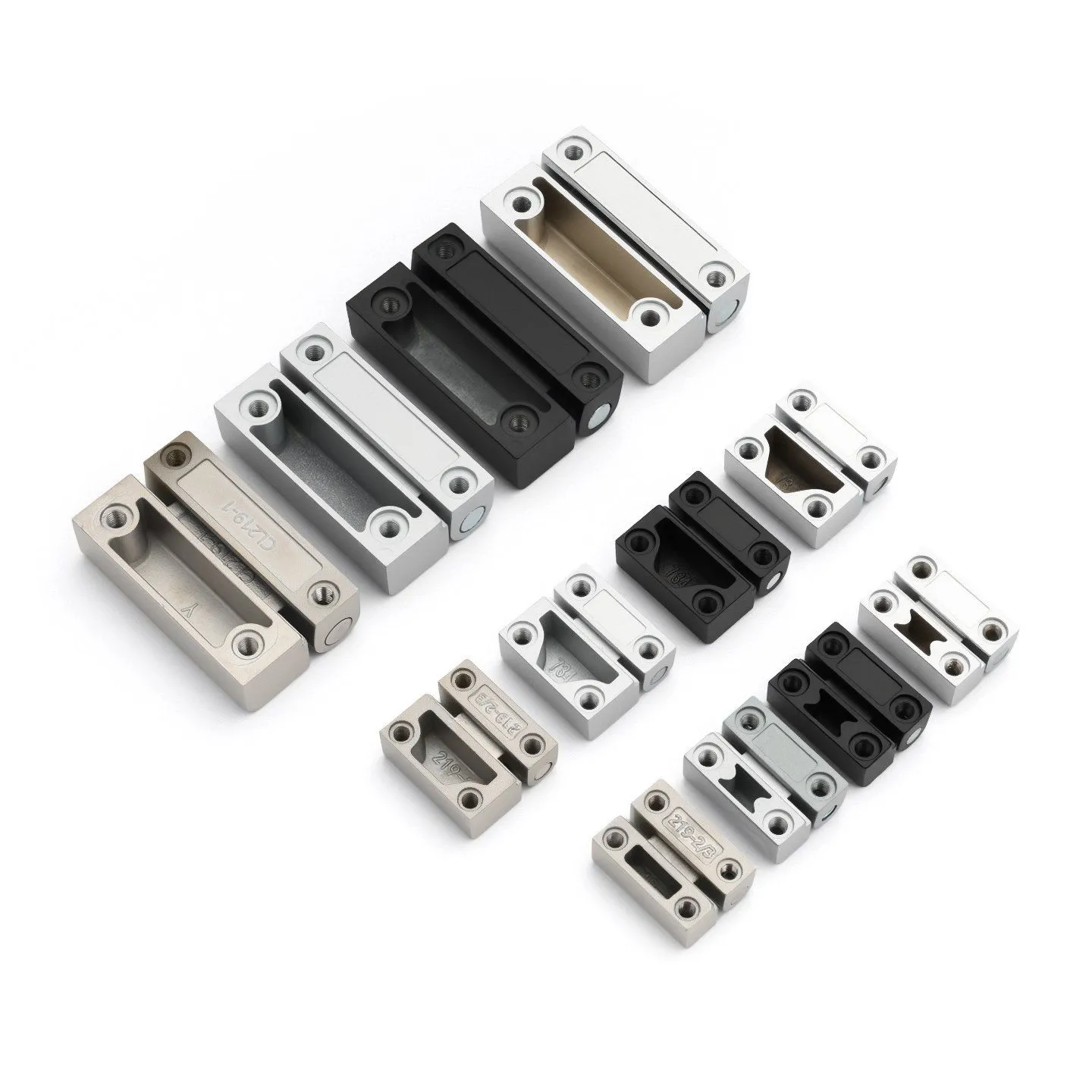

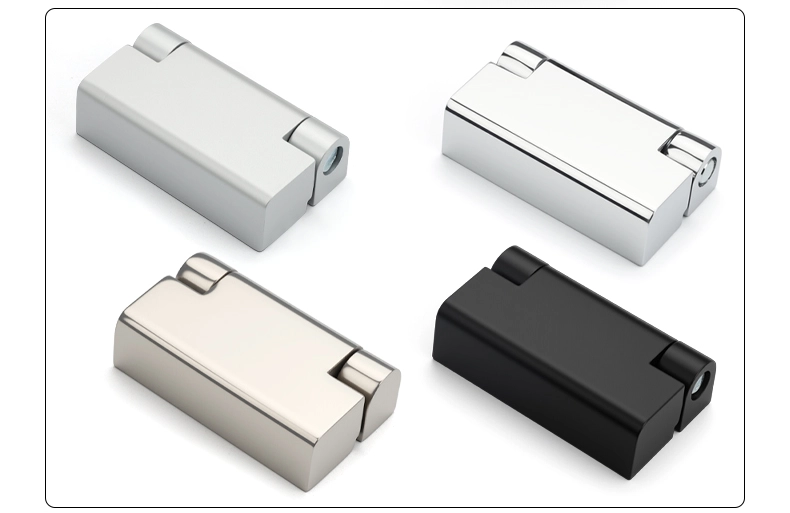

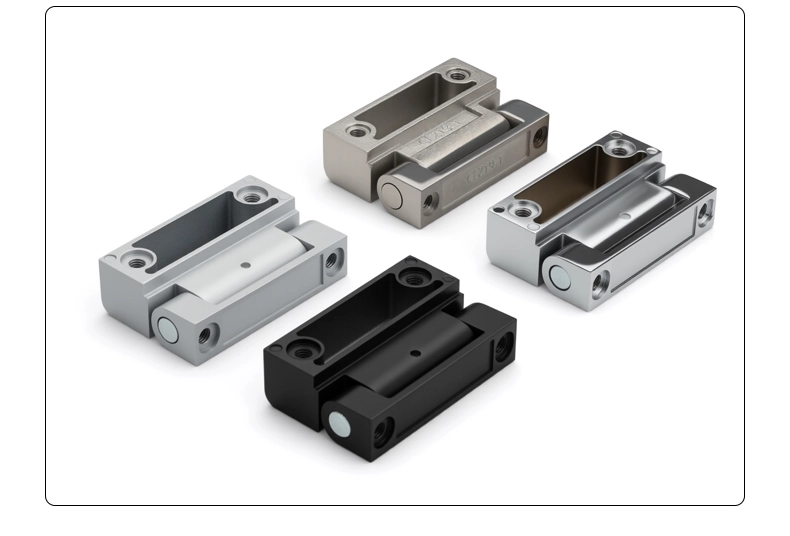

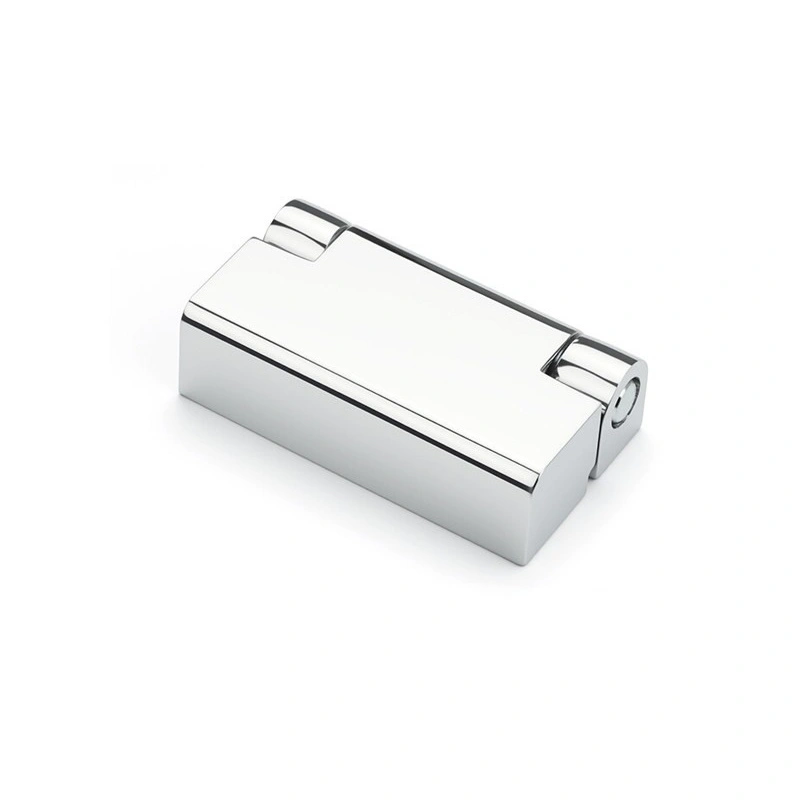

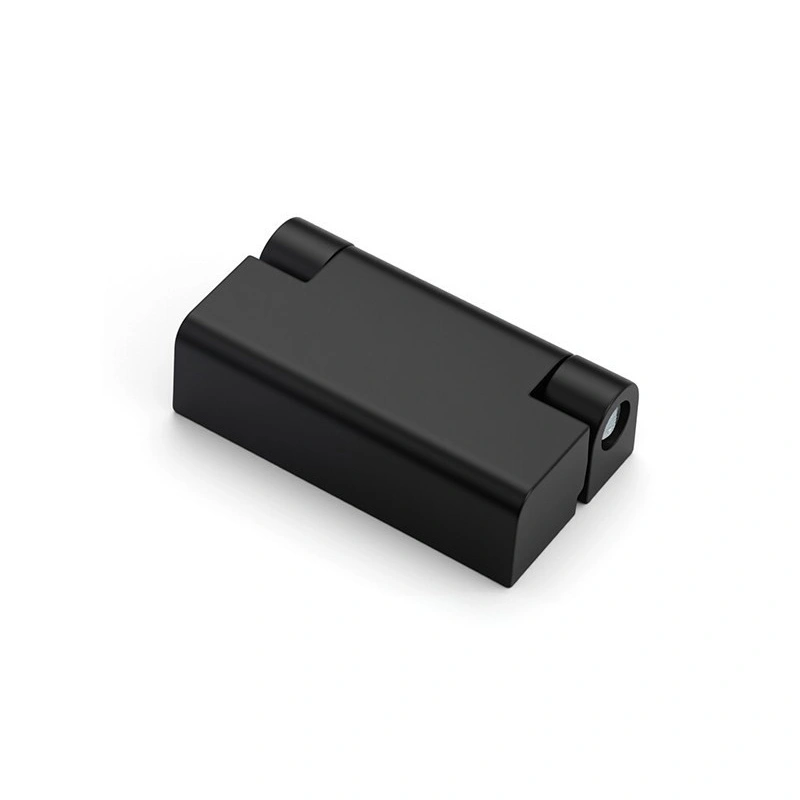

Jedes Modell des oberflächenmontierten Scharniers für Elektroschränke wird in vier Varianten angeboten: schwarze Zinklegierung, mattierte Zinklegierung, hochglanzverchromte Zinklegierung und hochglanzpolierter Edelstahl. Die drei Zinklegierungsoptionen bieten eine Reihe von Oberflächenoptiken, die zu unterschiedlichen Gehäuseästhetiken passen – Schwarz für dunkle oder pulverbeschichtete Gehäuse, Matt für einen industriellen Look mit geringem Glanz und helles Chrom für ein poliertes Erscheinungsbild bei höherwertigen Panels.

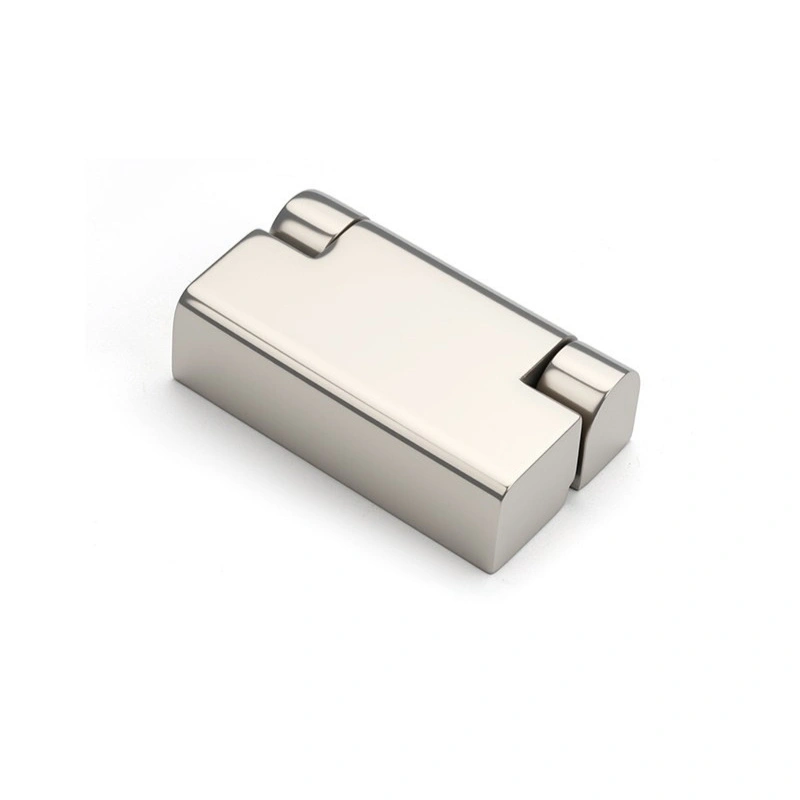

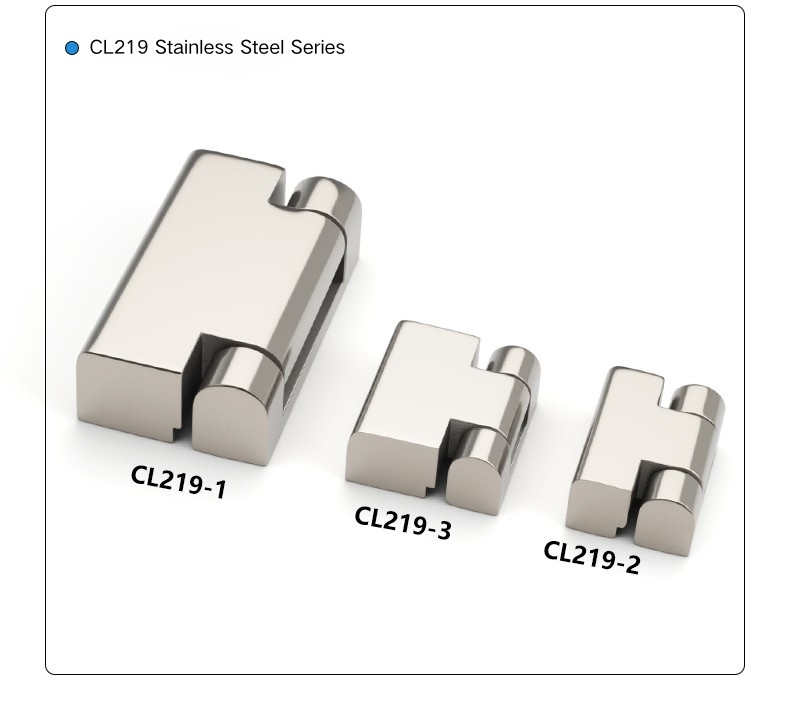

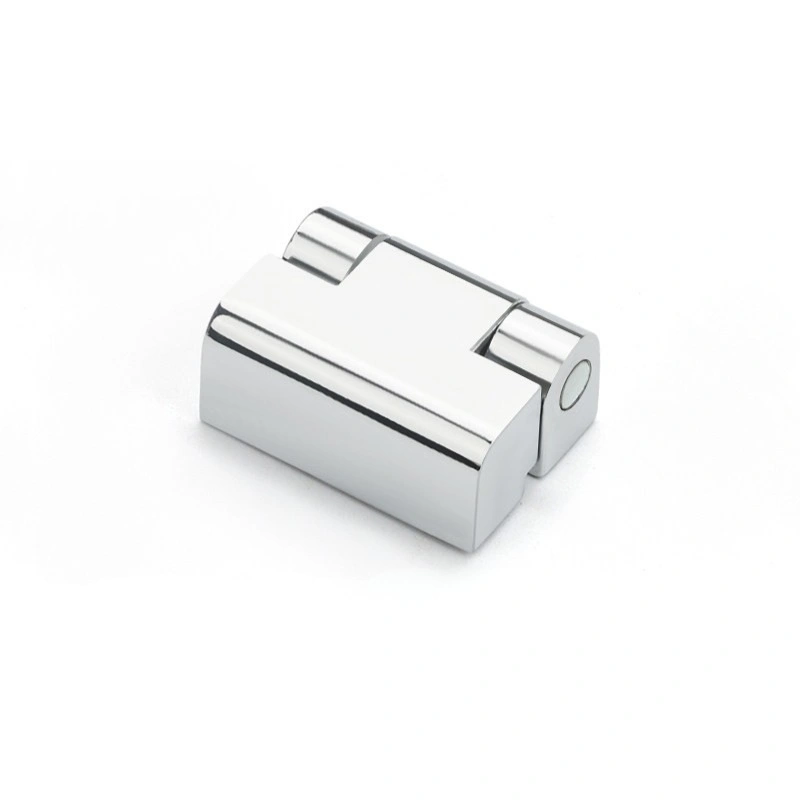

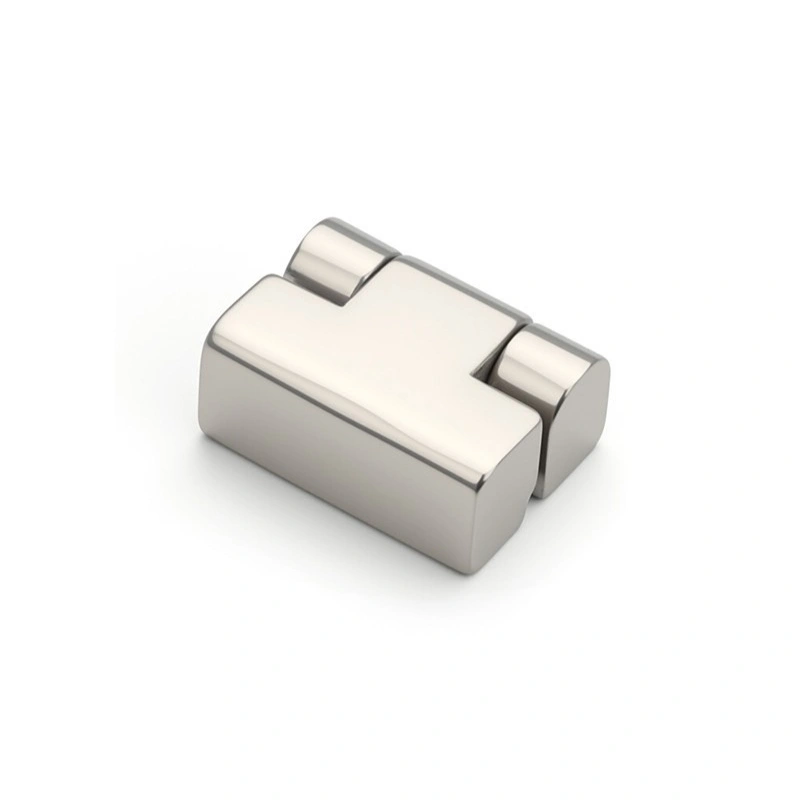

Die Edelstahlversion des oberflächenmontierten Scharniers für Elektroschränke verwendet eine Spiegelpolitur, die eine reflektierende, glatte Oberfläche anstelle einer gebürsteten oder satinierten Oberfläche ergibt. Wenn der Schrank im Freien, in der Nähe der Küste oder an einem Ort aufgestellt wird, an dem regelmäßig Feuchtigkeit herrscht, ist die hochglanzpolierte Edelstahlversion die sinnvollere Wahl – die Zinklegierungsoptionen eignen sich gut für den Innenbereich, halten jedoch nassen oder salzigen Bedingungen mit der Zeit nicht so gut stand. Bei Standardanwendungen in Innenräumen halten alle Zinklegierungsoberflächen unter normalen Bedingungen gut stand.

Öffnungswinkel und Türsteuerung

Alle drei Modelle des oberflächenmontierten Elektroschrank-Scharniers lassen sich um 180° öffnen, sodass die Schranktür vollständig flach gegen die angrenzende Platte oder Wand schwingen kann. Die 180°-Schwingung ist praktisch an beengten Stellen, an denen eine Tür, die sich nur teilweise öffnet, den Zugang zum Innenraum oder die Arbeit in der Nähe von Geräten in der Nähe behindern würde. Bei der Aufputzkonstruktion sitzt das Scharnier an der Außenseite der Tür und des Rahmens – es ist sichtbar, wenn die Tür geschlossen ist. Dies bedeutet aber auch, dass die Installation einfach ist und das Scharnier später leicht überprüft oder ausgetauscht werden kann, ohne dass die Tür auseinandergenommen werden muss. Dies macht die Installation unkompliziert – es sind keine Fräsarbeiten oder Ausschnittvorbereitungen erforderlich – und erleichtert auch die Inspektion oder den Austausch des Scharniers, ohne das Türpaneel zu demontieren.

FAQ

F1: Welche Größen sind in der CL219-Serie verfügbar?

Die CL219-Serie umfasst drei Modelle. CL219-1 ist mit 60 × 34,3 mm insgesamt der größte; CL219-3 ist mit 30 × 27,5 mm mittelgroß; und CL219-2 ist mit 30 × 22 mm der kleinste. Alle drei haben das gleiche Grunddesign und den gleichen Öffnungswinkel von 180°.

F2: Welche Schraubengrößen werden für die Montage verwendet?

Der CL219-1 verwendet zur Montage vier M5-Schrauben. Sowohl der CL219-2 als auch der CL219-3 verwenden vier M4-Schrauben. Die Schraubenlänge sollte basierend auf der Dicke Ihres Türblatts und Rahmens ausgewählt werden.

F3: Welche Finish-Optionen sind verfügbar?

Jedes CL219-Modell ist in einer schwarzen Zinklegierung, einer matten Zinklegierung, einer hochglanzverchromten Zinklegierung und hochglanzpoliertem Edelstahl erhältlich. Die Zinklegierungsoptionen eignen sich für Schrankanwendungen im Innenbereich; Die hochglanzpolierte Edelstahloberfläche eignet sich besser für den Außenbereich oder Umgebungen mit hoher Luftfeuchtigkeit.

F4: Wie groß ist der Öffnungswinkel des Schrankscharniers CL219?

Alle drei CL219-Modelle lassen sich um 180° öffnen, sodass die Tür vollständig flach schwingen kann. Dies ist bei Installationen nützlich, bei denen ein vollständiger Türabstand erforderlich ist oder der Platz um den Schrank herum begrenzt ist.

F5: Handelt es sich um ein verdecktes oder aufgesetztes Scharnier?

Das CL219 ist ein Aufputzscharnier. Es sitzt an der Außenseite der Tür und des Rahmens und ist nicht versenkt oder versteckt. Dies erleichtert die Installation, da keine Aussparungen oder Fräsungen erforderlich sind und das Scharnier nach der Installation zur Inspektion oder zum Austausch zugänglich bleibt.

F6: Ist die Edelstahlversion für Outdoor-Gehäuse geeignet?

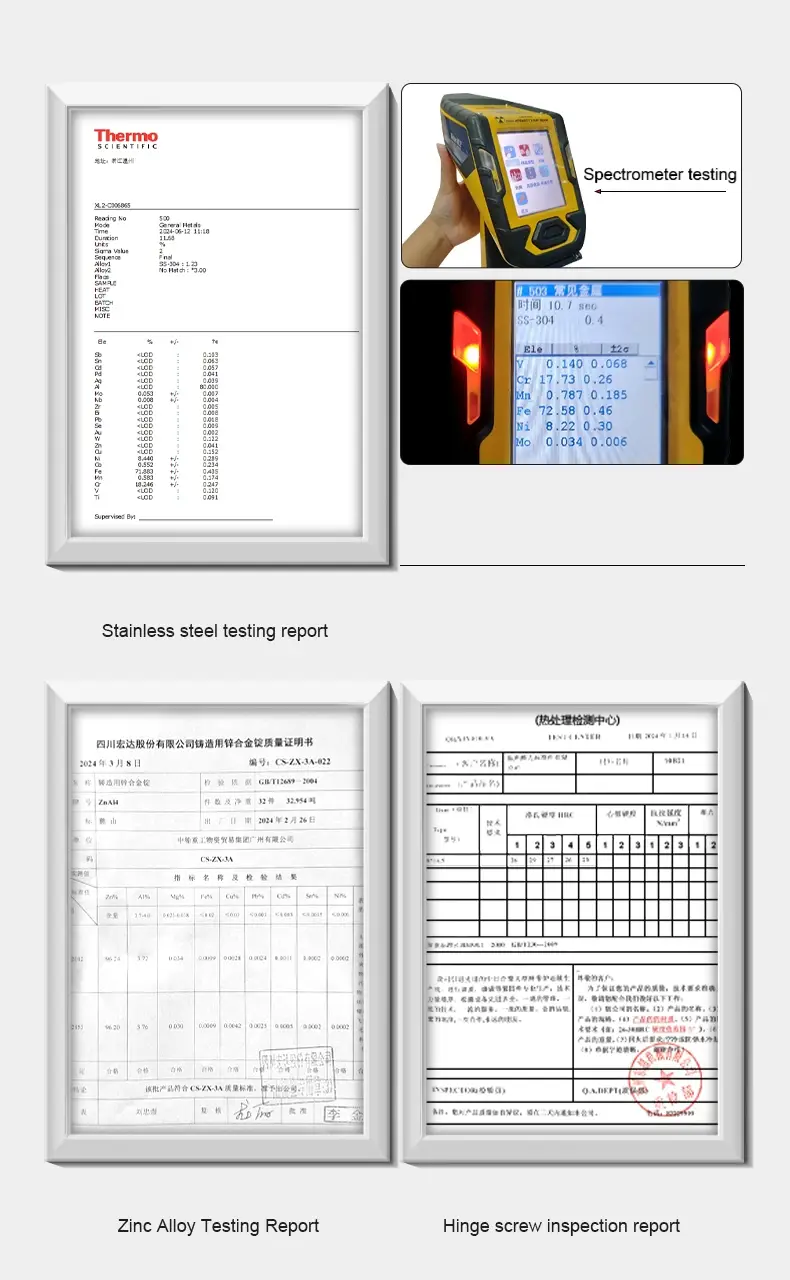

Ja. Der hochglanzpolierte Edelstahl CL219 besteht aus korrosionsbeständigem Material der Güteklasse 304 und eignet sich für Schaltanlagen im Freien, Küstenumgebungen oder jede Installation, bei der das Gehäuse im Laufe der Zeit Feuchtigkeit ausgesetzt ist.

F7: Wie wähle ich zwischen CL219-1, CL219-2 und CL219-3?

Wählen Sie basierend auf der Größe und dem Gewicht Ihrer Türverkleidung aus. CL219-1 ist der größte und eignet sich für schwerere oder größere Türen. CL219-2 ist der kleinste und eignet sich gut für kompakte oder leichte Gehäuse. CL219-3 ist mittelgroß und liegt hinsichtlich der Abmessungen und der Tragfähigkeit zwischen den beiden.
