Vollständig verdecktes Edelstahlscharnier

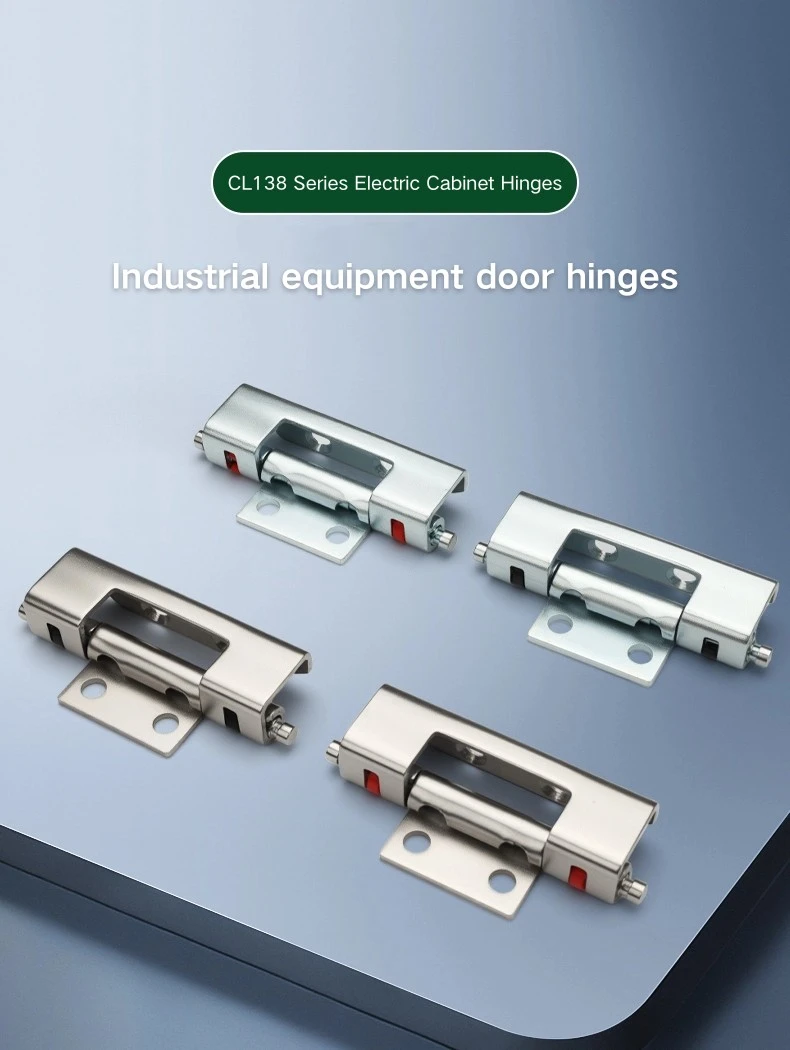

Für alle, die verdeckte Schrankscharniere von Yitai Lock im Großhandel beziehen: Das vollständig verdeckte Edelstahlscharnier CL138 deckt vier Varianten in zwei Materialien und zwei Klemmfarben ab. Die Edelstahlversionen sind die natürliche Wahl für Gehäuse in feuchten oder korrosiven Umgebungen, während die Kohlenstoffstahloptionen gut für Standard-Verteilerschrankkonstruktionen im Innenbereich geeignet sind. Die Farbe der Klemmen – Schwarz oder Rot – ist eher ein optischer Unterschied als ein funktionaler Unterschied, daher kommt es bei der Auswahl auf die Vorliebe oder die Übereinstimmung mit vorhandenen Schrankbeschlägen an.

Struktur und Abmessungen

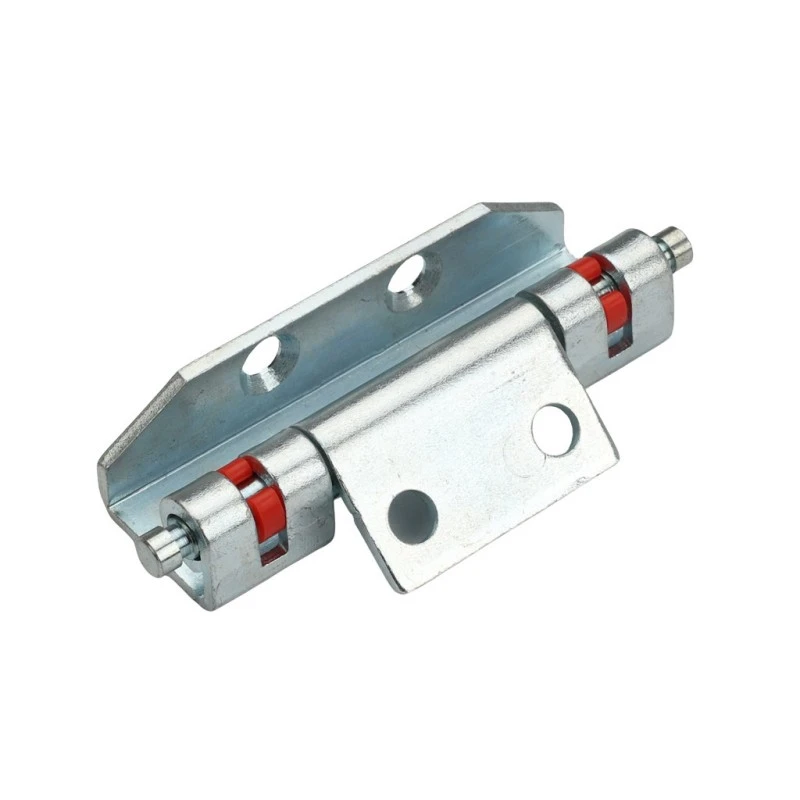

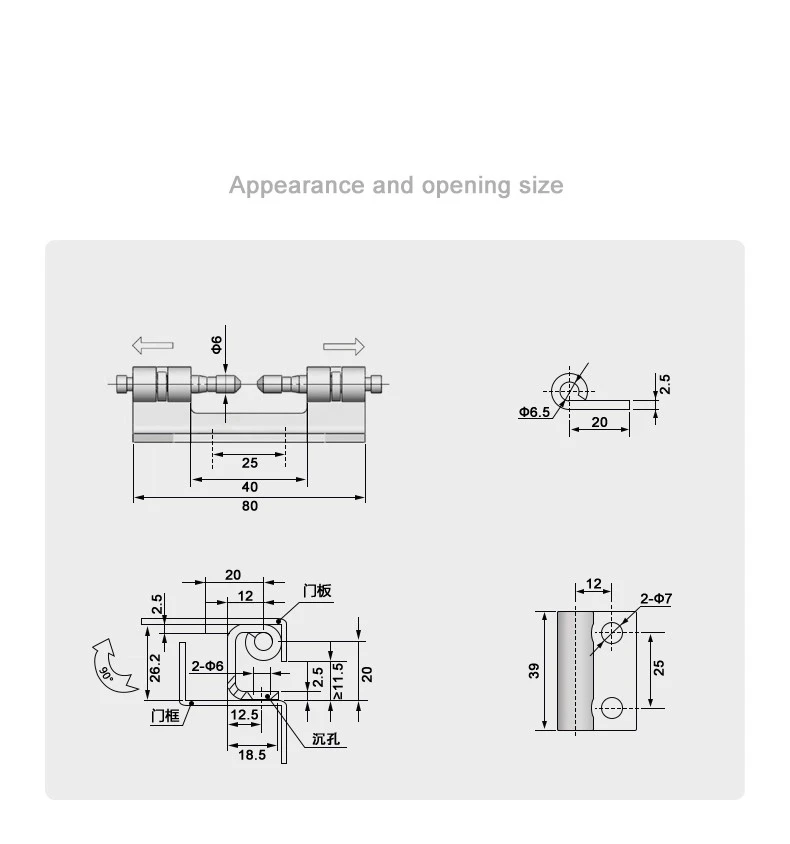

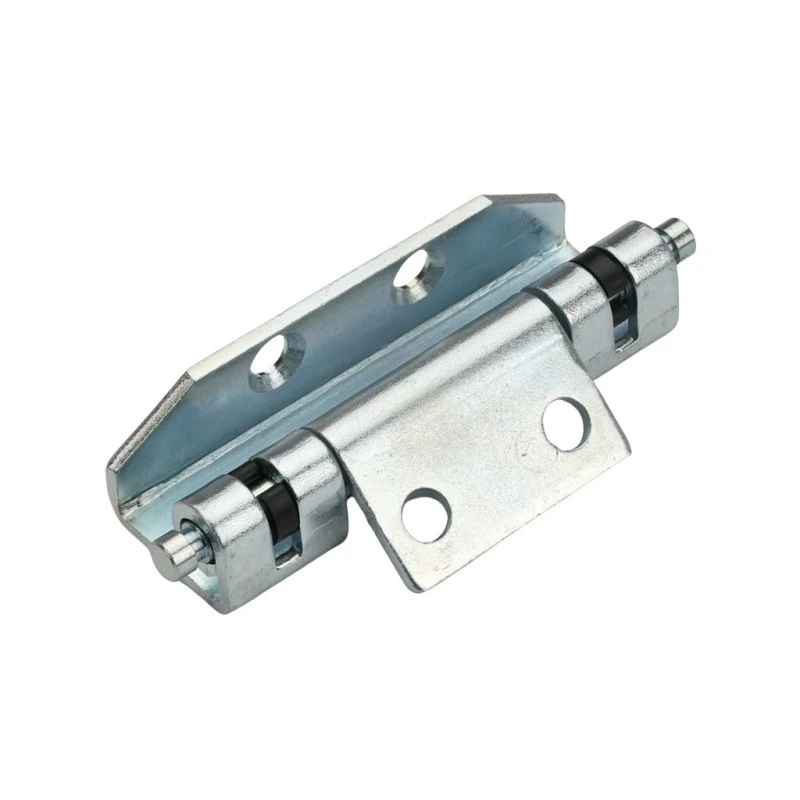

Das vollständig verdeckt liegende Edelstahlscharnier hat eine Gesamtlänge von 80 mm, wobei der Scharnierkörper 40 mm lang ist und zwischen den beiden Zylinderenden eine innere Spannweite von 25 mm aufweist. Der Zylinderdurchmesser beträgt Φ6 mm, und die beiden Zylinderabschnitte erstrecken sich jeweils vom Mittelkörper nach außen und verleihen dem Scharnier sein charakteristisches Hantelprofil. Die Klemmbaugruppe sitzt an den Zylinderenden und sorgt dafür, dass das Scharnier mit dem Türrahmenkanal in Eingriff bleibt.

Die Montageplatte des vollständig verdeckten Edelstahlscharniers ist 39 mm hoch und 25 mm breit und verfügt über zwei 7 mm große Montagelöcher im Abstand von 12 mm vom Rand. Die Rahmenseite weist eine Gesamttiefe von 18,5 mm mit einer 12,5-mm-Basis, zwei Φ6-mm-Lauflöchern und einer versenkten Aussparung von ≥11,5 mm auf. Der Klemmstift mit einem Durchmesser von 6,5 mm ragt 2,5 mm über die Blattfläche hinaus und hat eine Eingriffslänge von 20 mm.

Installation und Montage

Das vollständig verdeckte Edelstahlscharnier wird durch Schweißen installiert – die Montageplatte wird an das Türblatt geschweißt und der Scharnierkörper greift während der Montage in den Rahmenkanal ein. Die 90°-Öffnung bedeutet, dass die Tür im rechten Winkel zur Schrankoberfläche schwenkt, was die Standardzugangsanforderungen für die meisten Verteiler- und Schaltschrankkonfigurationen abdeckt.

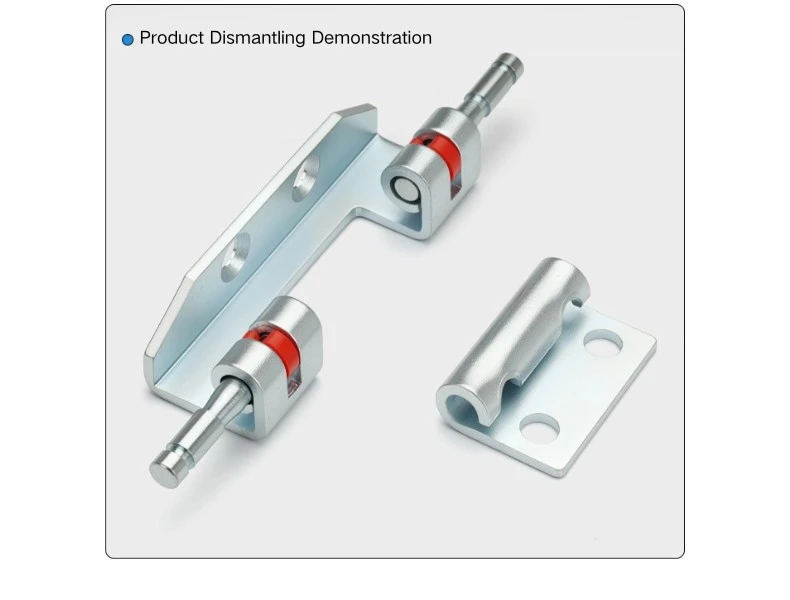

Nach dem Einschweißen sitzt das vollständig verdeckte Edelstahlscharnier versenkt im Rahmenprofil, sodass die Zylinder- und Klemmbaugruppe von außen verborgen bleibt. Der Klemmmechanismus an jedem Zylinderende verriegelt das Scharnier im Rahmenkanal und kann bei Bedarf zum Entfernen der Tür gelöst werden. Durch diese verdeckte Einrastung ist das Scharnier auch mit Rittal-Schrankrahmensystemen kompatibel, deren Kanalgeometrie für diese Art der versenkten Scharniermontage geeignet ist.

Material- und Klemmoptionen

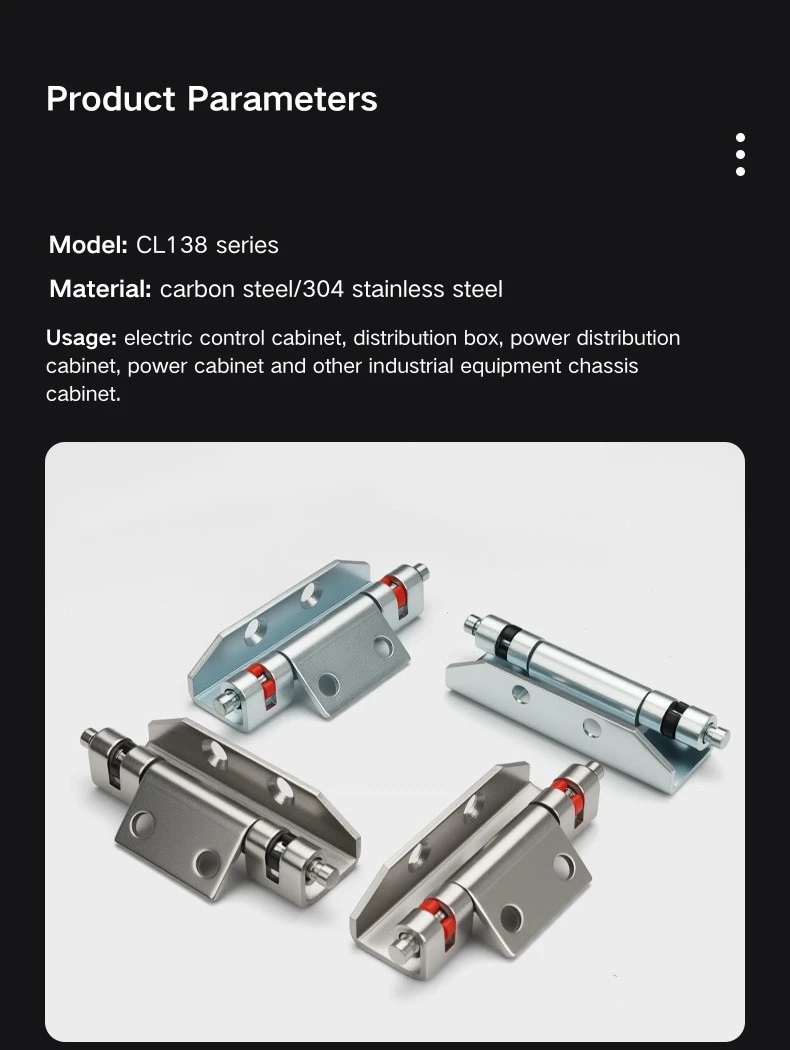

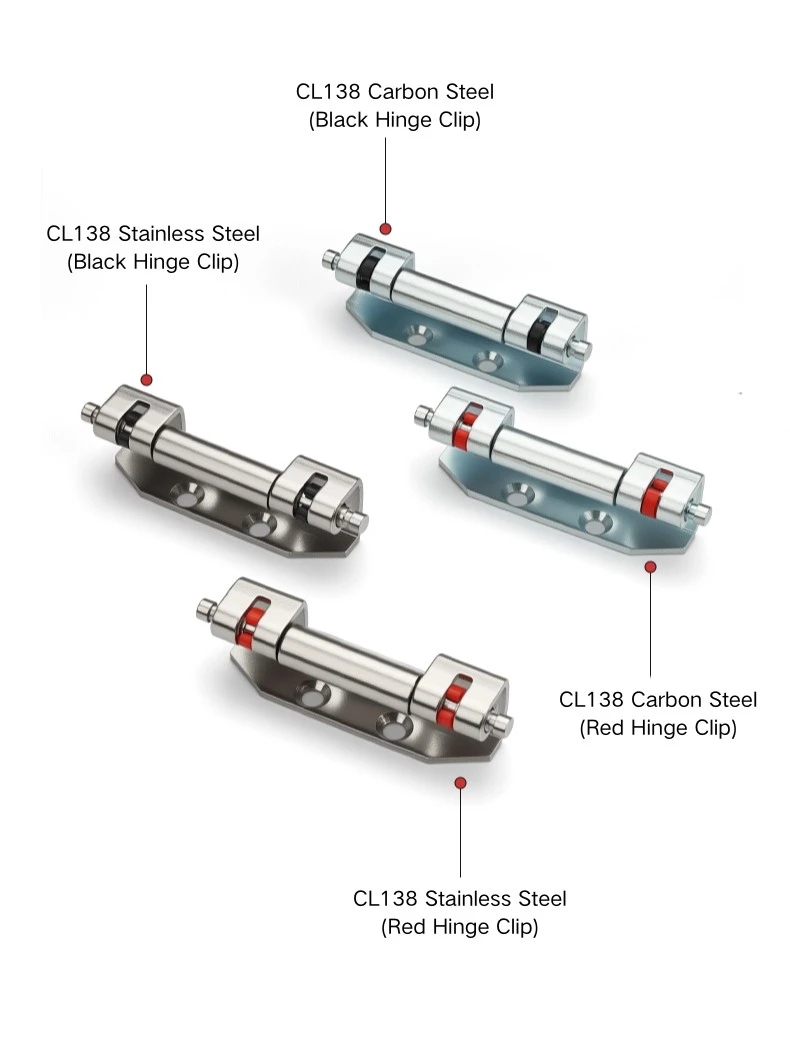

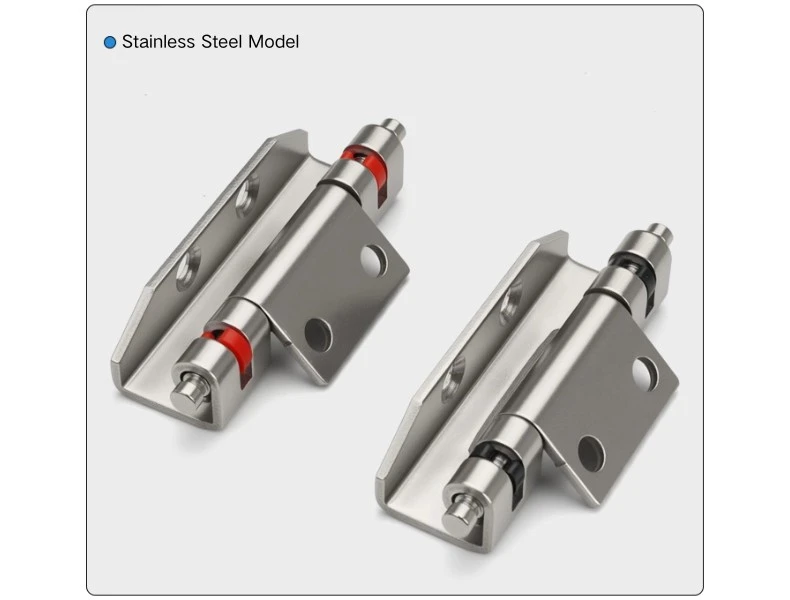

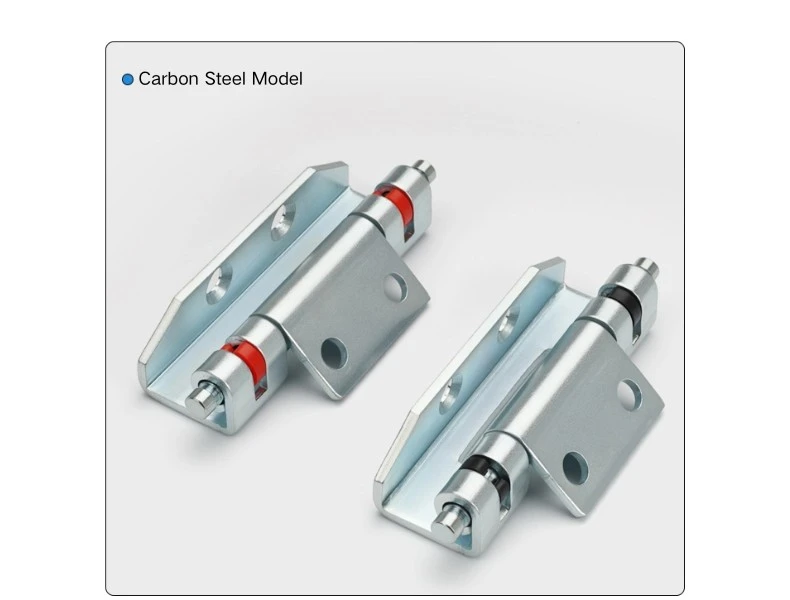

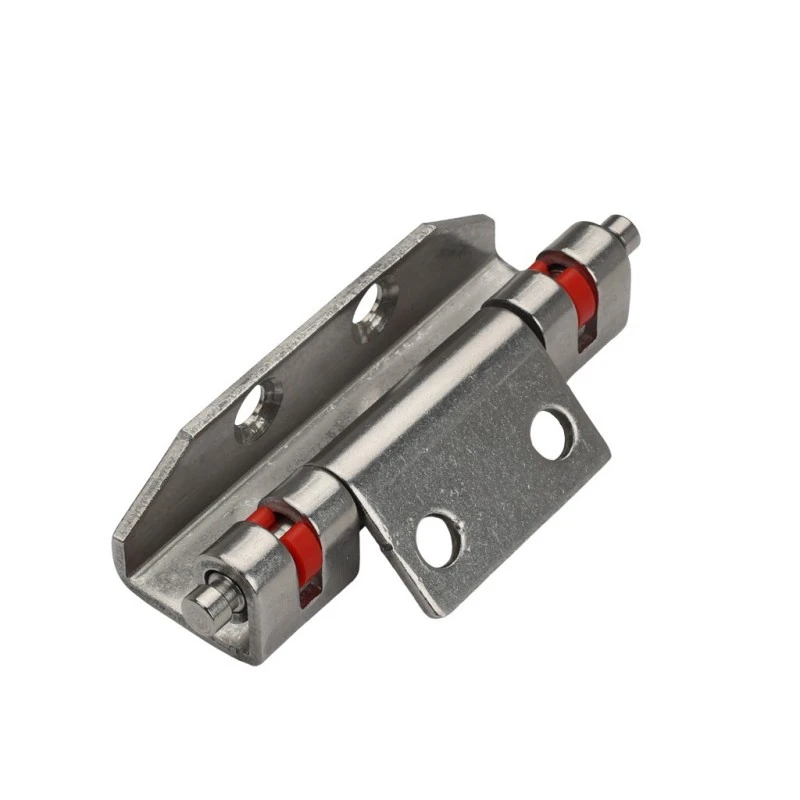

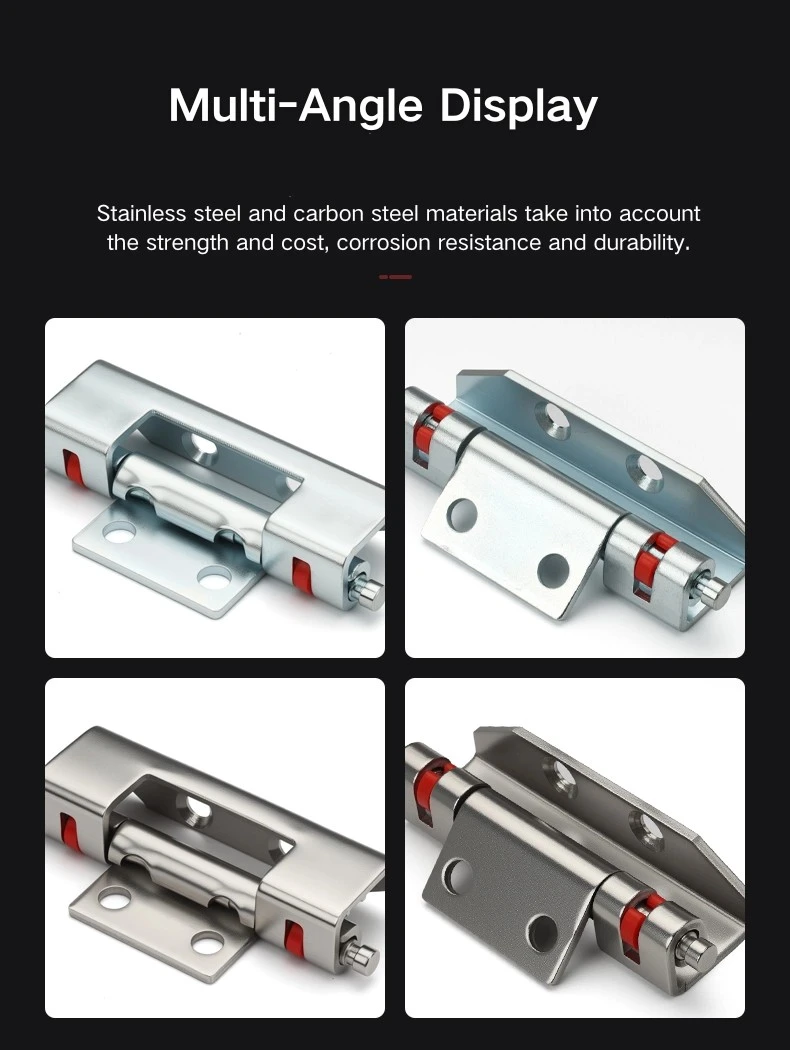

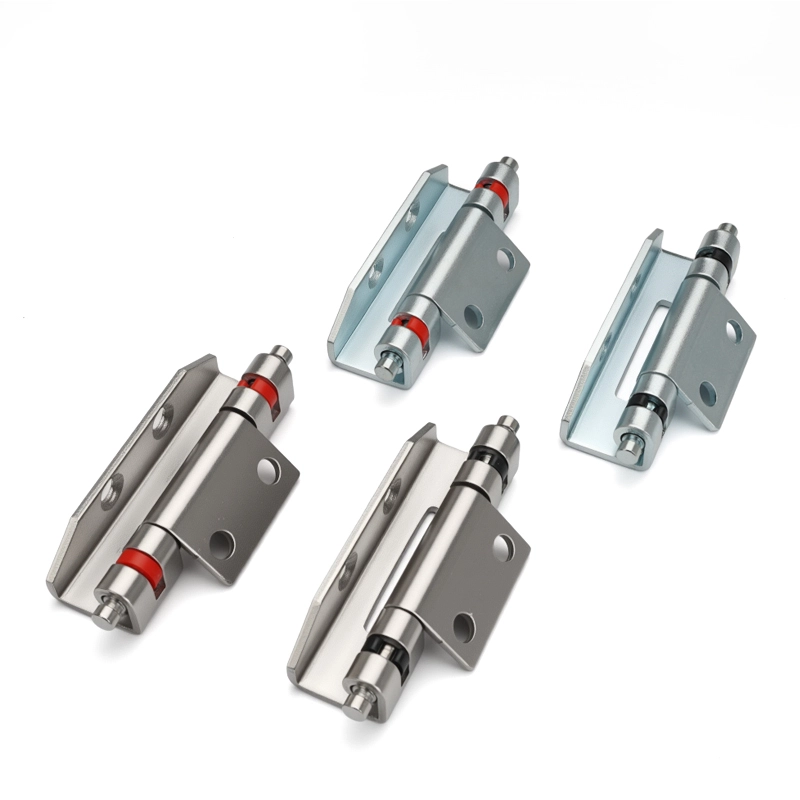

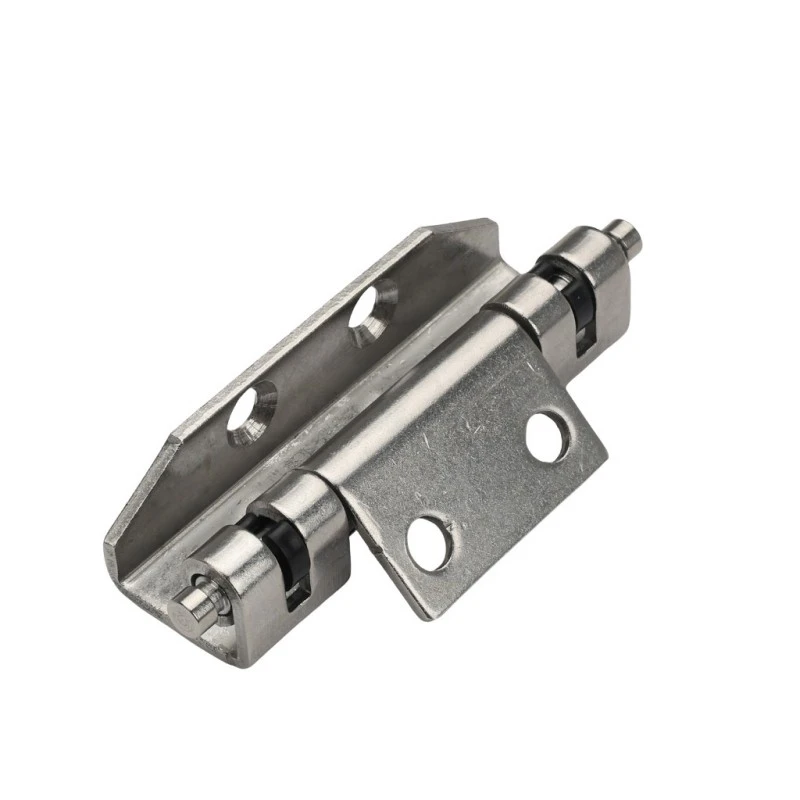

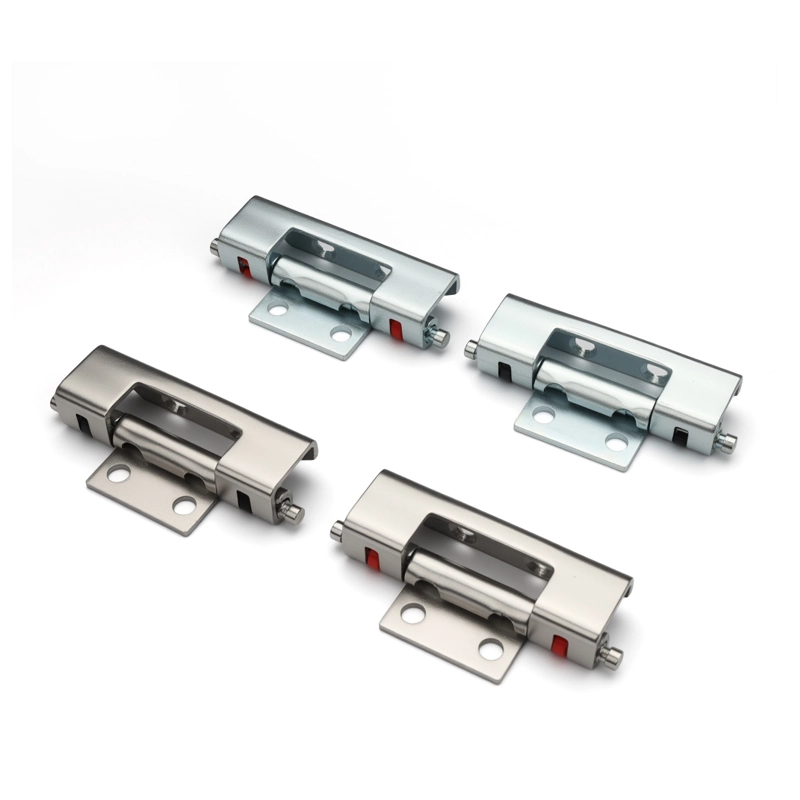

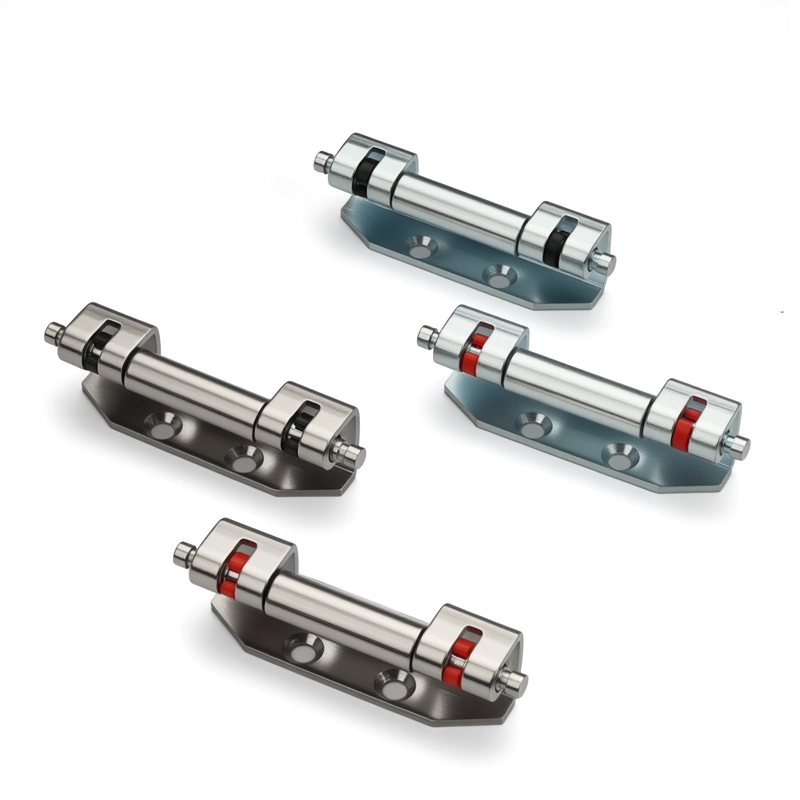

Das vollständig verdeckte Edelstahlscharnier ist in Kohlenstoffstahl und Edelstahl mit schwarzer oder roter Klemmfarbe für beide Materialien erhältlich – insgesamt vier Varianten. Die Edelstahlversion eignet sich besser für Gehäuse in feuchten Räumen, bei Installationen im Freien oder in Umgebungen, in denen es auf die Korrosionsbeständigkeit im Laufe der Zeit ankommt. Kohlenstoffstahl eignet sich für trockene Schrankanwendungen im Innenbereich, bei denen die Anforderungen an die Oberfläche eher Standard sind.

Die Klemmenfarbe des vollständig verdeckten Edelstahlscharniers – Schwarz oder Rot – ist eine kosmetische Unterscheidung ohne Unterschied im Material oder in der Tragfähigkeit zwischen den beiden. Rote Klammern werden manchmal als optische Anzeige bei bestimmten Schranklinien oder zur Unterscheidung der Scharnierpositionen bei mehrtürigen Schränken verwendet; Schwarze Klammern sind die häufigere Standardeinstellung. In jedem Fall ist die Leistung identisch.

Anwendungsszenarien

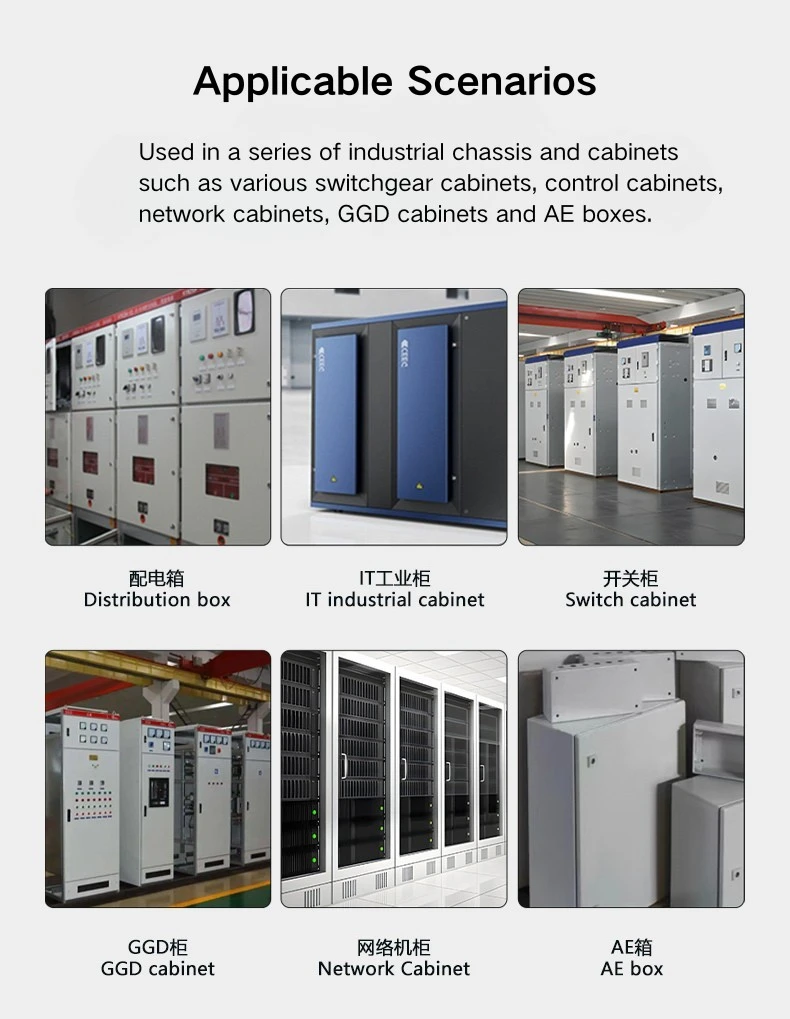

Das vollständig verdeckte Edelstahlscharnier wird an Verteilerschränken, Steuergerätegehäusen und Schalttafeln verwendet, wo eine bündige, beschlagfreie Türaußenseite erforderlich ist. Das vollständig verdeckte Profil sorgt dafür, dass das Scharnier bei geschlossener Tür nicht sichtbar ist. Dies eignet sich für Schränke, die an sichtbaren Orten installiert werden – Serverräumen, Kontrollräumen oder öffentlichen Versorgungsräumen –, wo freiliegende Scharnierteile fehl am Platz wirken würden.

Die Kompatibilität mit Rittal-Schrankrahmen macht das vollständig verdeckte Edelstahlscharnier zu einer unkomplizierten Drop-in-Option für Hersteller oder Integratoren, die bereits mit diesem Rahmensystem arbeiten. Die Edelstahlvariante erfüllt die Korrosionsanforderungen von Gehäusen im Freien oder bei hoher Luftfeuchtigkeit, und die Option aus Kohlenstoffstahl deckt den Großteil der standardmäßigen Innenverteilerschränke ab, bei denen sowohl Kosten als auch Umgebungsbedingungen moderat sind.

FAQ

F1: Welche Varianten sind für den CL138 verfügbar?

Der CL138 ist in vier Varianten erhältlich: Kohlenstoffstahl mit schwarzer Klemme, Kohlenstoffstahl mit roter Klemme, Edelstahl mit schwarzer Klemme und Edelstahl mit roter Klemme. Die Farbe der Klammern ist rein kosmetischer Natur – es gibt keinen funktionalen Unterschied zwischen Schwarz und Rot.

F2: Wie groß ist der Öffnungswinkel des CL138?

Das verdeckte Scharnier CL138 lässt sich um 90° öffnen und deckt so die Standard-Zugangsanforderungen für Verteilerschrank- und Steuergehäusetüren ab.

F3: Wie wird der CL138 installiert?

Der CL138 ist geschweißt – die Montageplatte wird bei der Schrankherstellung an die Türverkleidung geschweißt und der Scharnierkörper greift in den Rahmenkanal ein. Für dieses Modell gibt es keine Möglichkeit zur Schraubmontage.

F4: Ist der CL138 mit Rittal-Schränken kompatibel?

Ja, das verdeckt liegende Scharnier CL138 ist mit Rittal-Schrankrahmen kompatibel. Die Eingriffsgeometrie des Scharnierkanals passt zum Rittal-Rahmenprofil.

F5: Was bedeuten die Farben der Klemmen?

Schwarze und rote Klemmen sind nur Farbvarianten – Material und Belastbarkeit sind bei beiden gleich. Rot wird manchmal als visueller Indikator verwendet, um Scharnierpositionen oder Schranklinien zu unterscheiden; Schwarz ist die häufigere Standardauswahl.

F6: Welches Material sollte ich für Außengehege wählen?

Die Edelstahlversion des CL138 ist die richtige Wahl für Außengehäuse, feuchte Umgebungen oder Installationen, bei denen Korrosionsbeständigkeit eine langfristige Anforderung ist. Kohlenstoffstahl eignet sich für Standardanwendungen in Verteilerschränken im Innenbereich.
