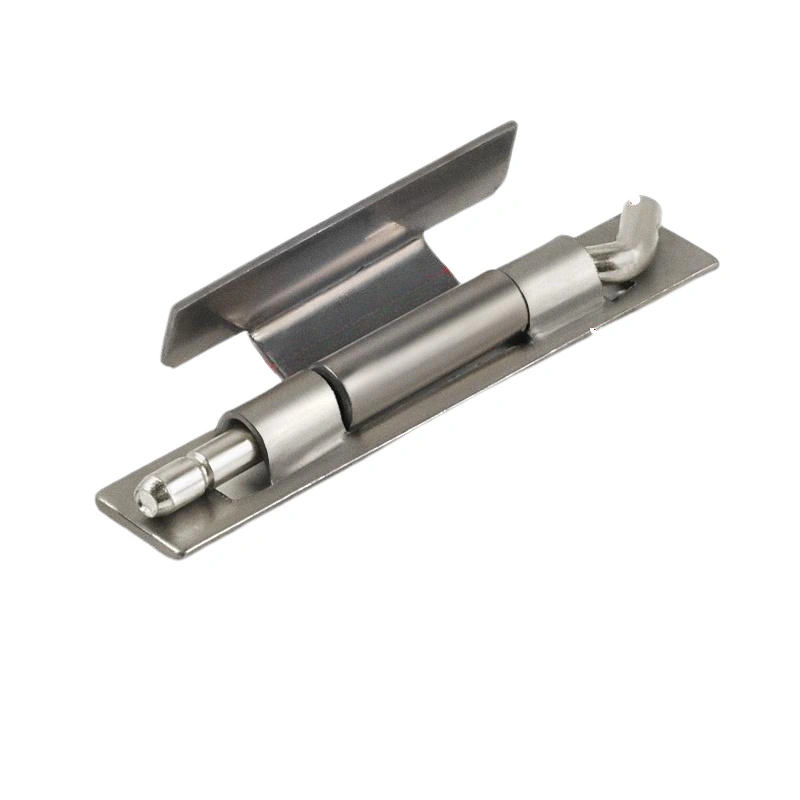

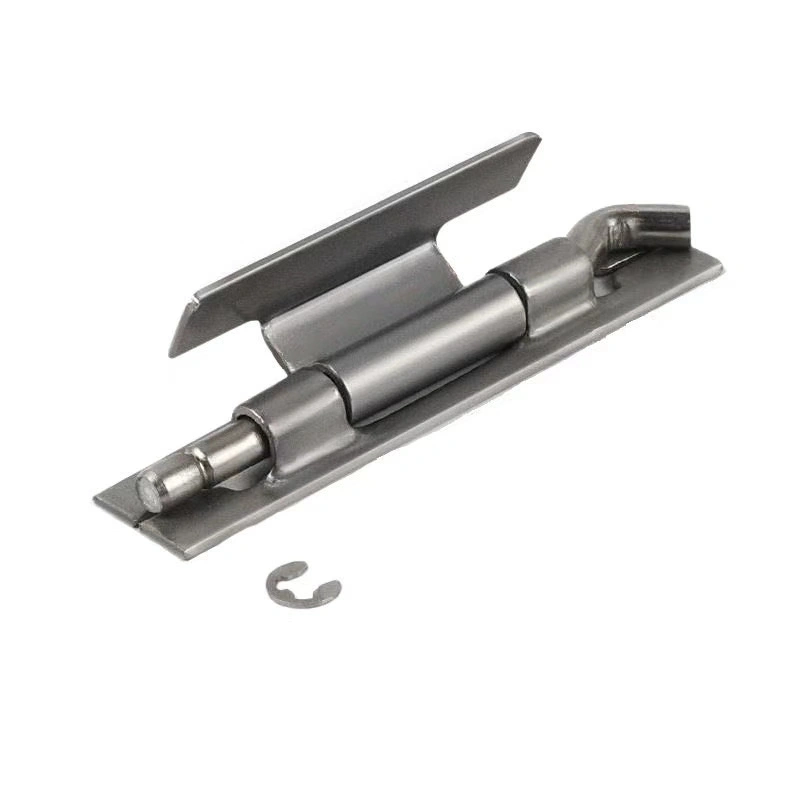

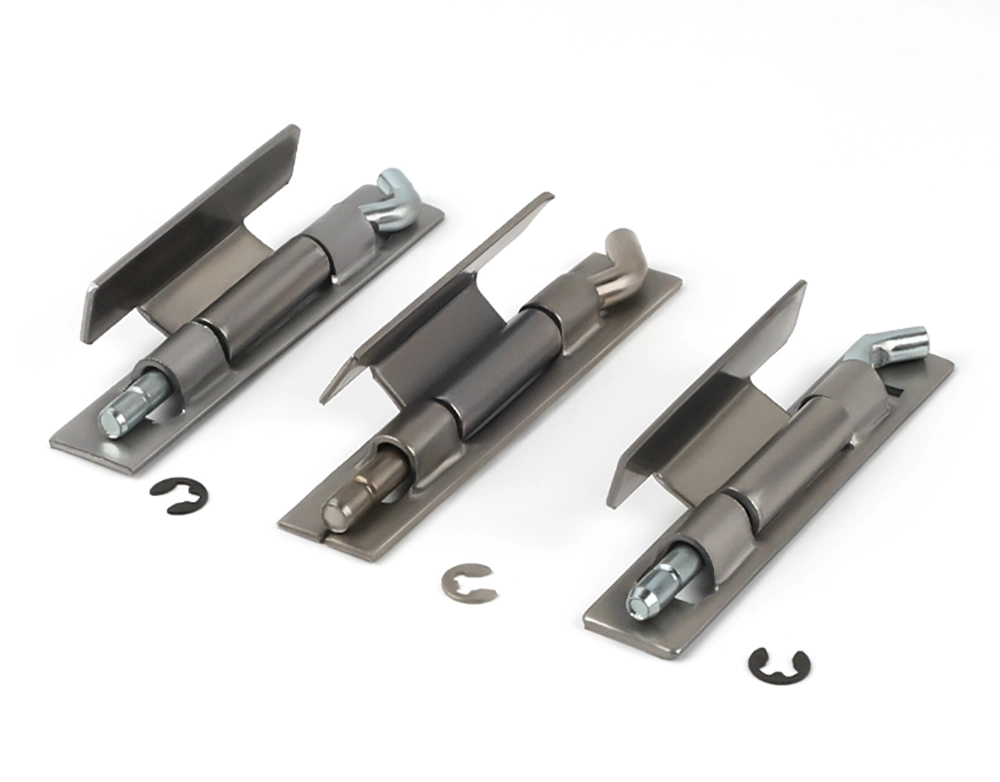

Türscharnier des Anschlusskastens (Typ KY).

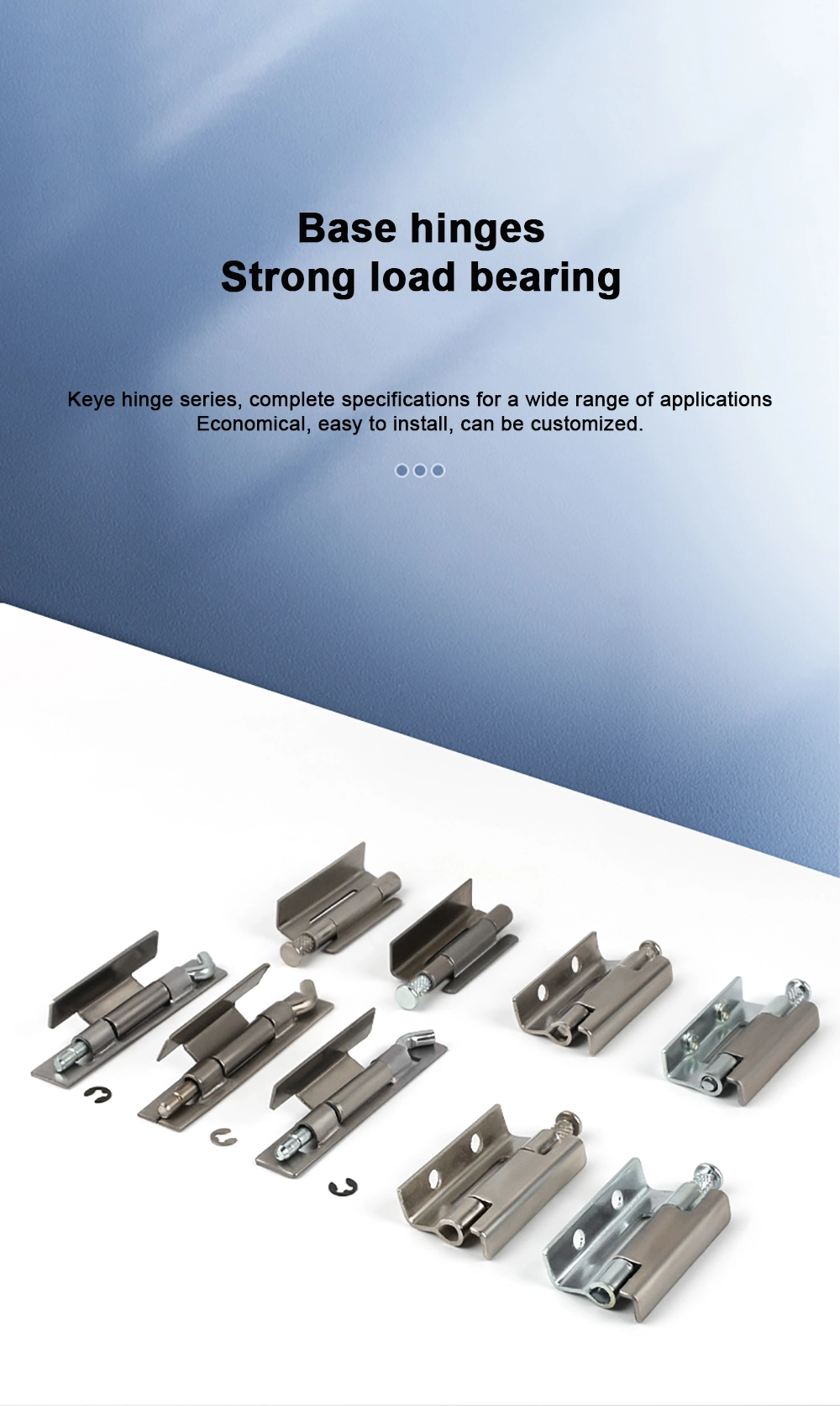

Wer Türscharniere für Anschlusskästen (KY-Typ) in großen Mengen kaufen möchte, wird feststellen, dass Yitai Lock diesen KY-Typ in mehreren Material- und Dickenoptionen anbietet, von 1,2 mm Standard-Kohlenstoffstahl bis hin zu Edelstahl 304 mit gerändelten Stangen, was es praktisch macht, eine einzige Scharnierserie für verschiedene Gehäusespezifikationen zu beziehen. Die neuen Doppellochmodelle verfügen über einen Lochabstand von 20 mm von Mitte zu Mitte, um die Positionierung während der Montage zu erleichtern, und alle Edelstahlversionen werden einer Vibrationspolitur unterzogen, um eine gleichmäßige, geglättete Oberfläche zu erzielen.

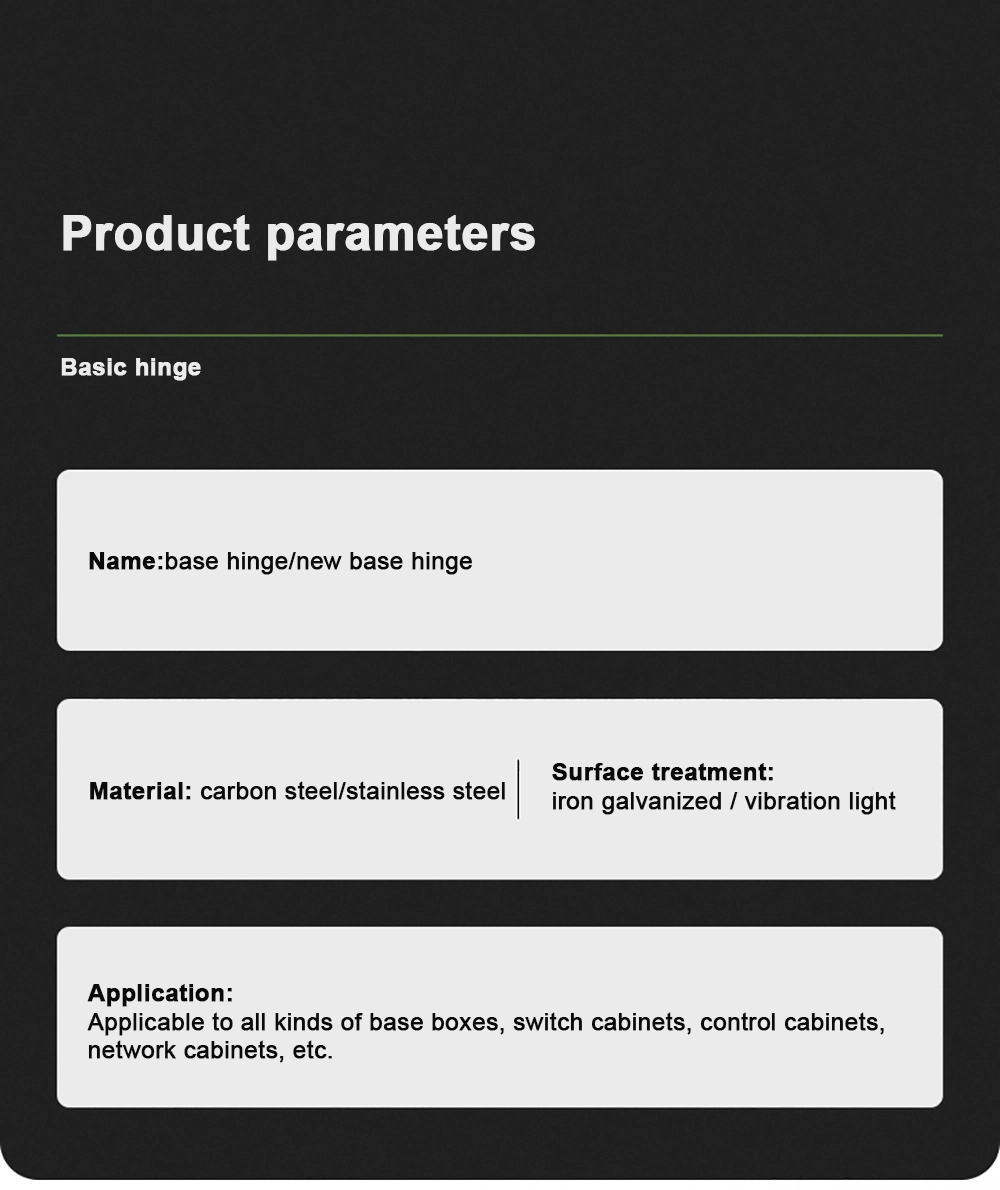

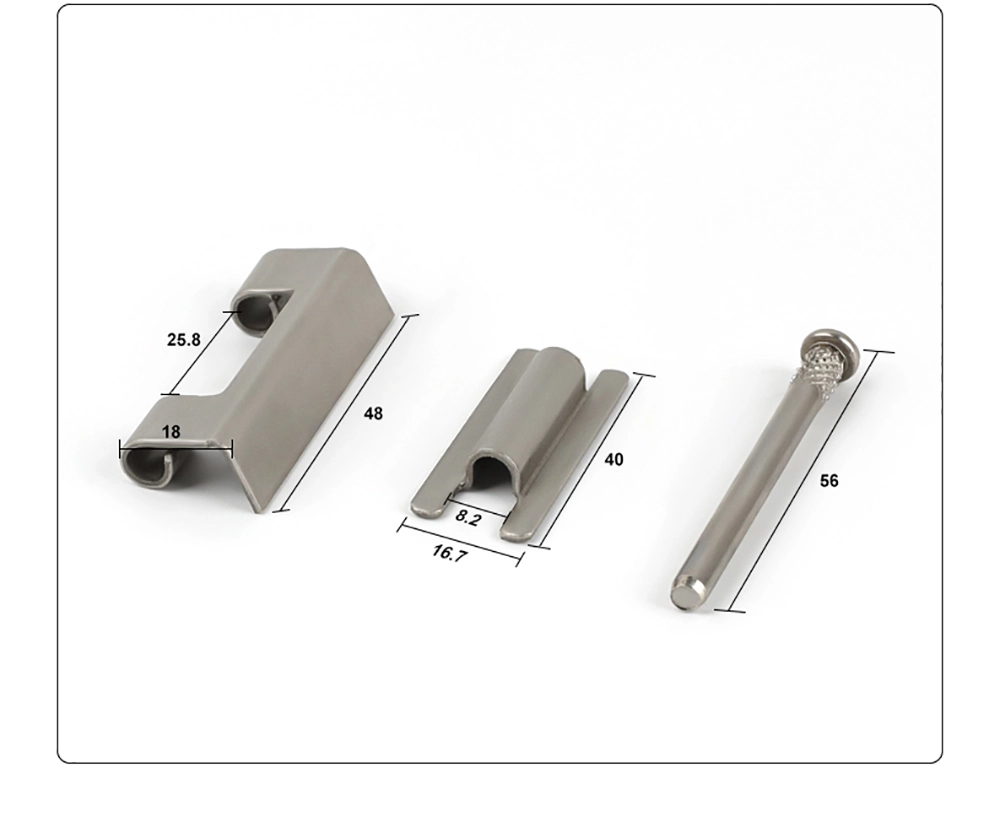

Modelloptionen und Material

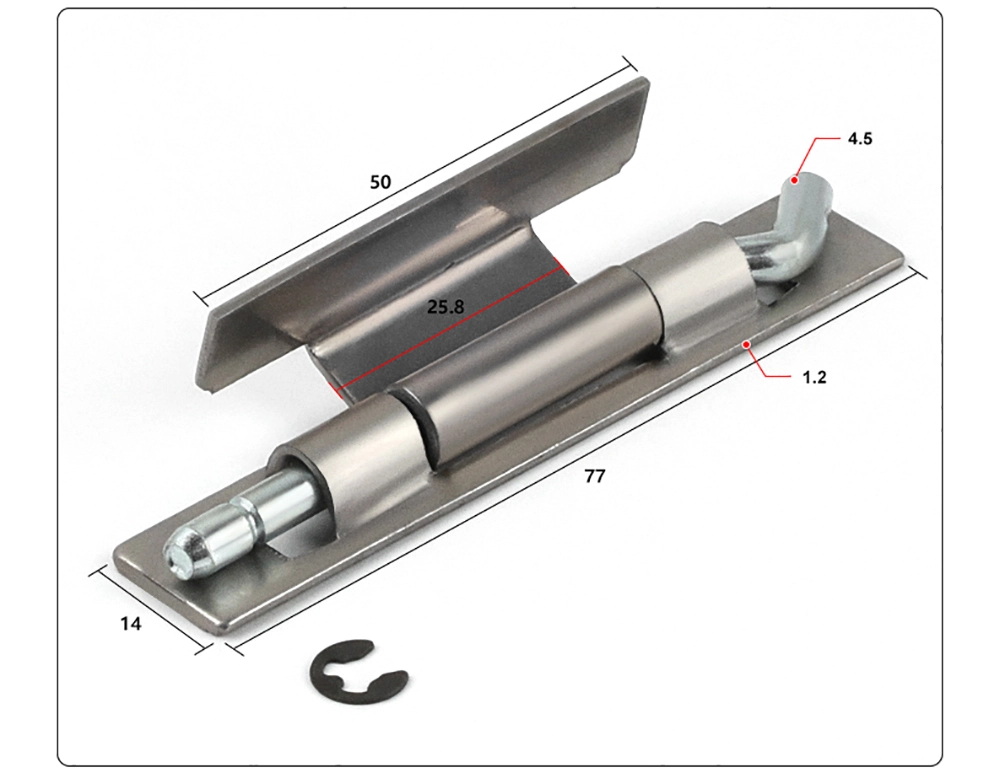

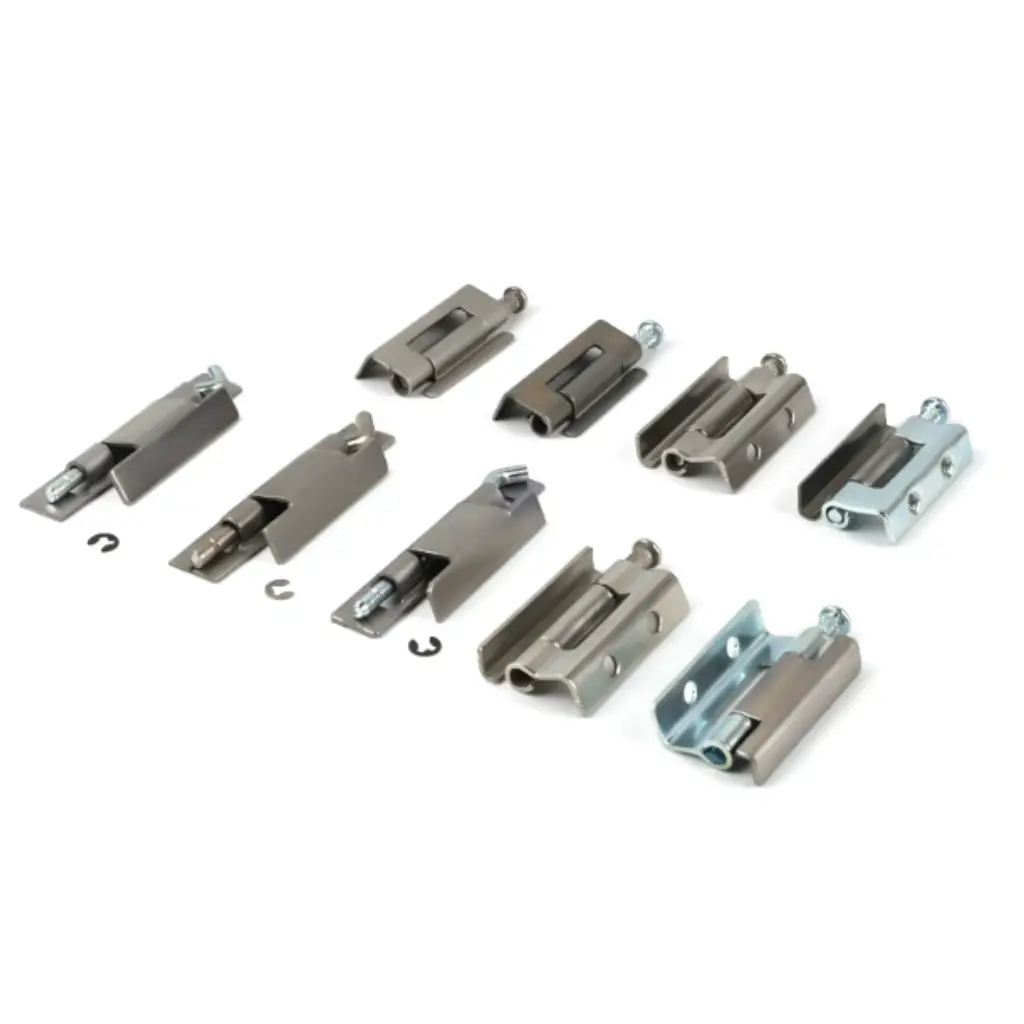

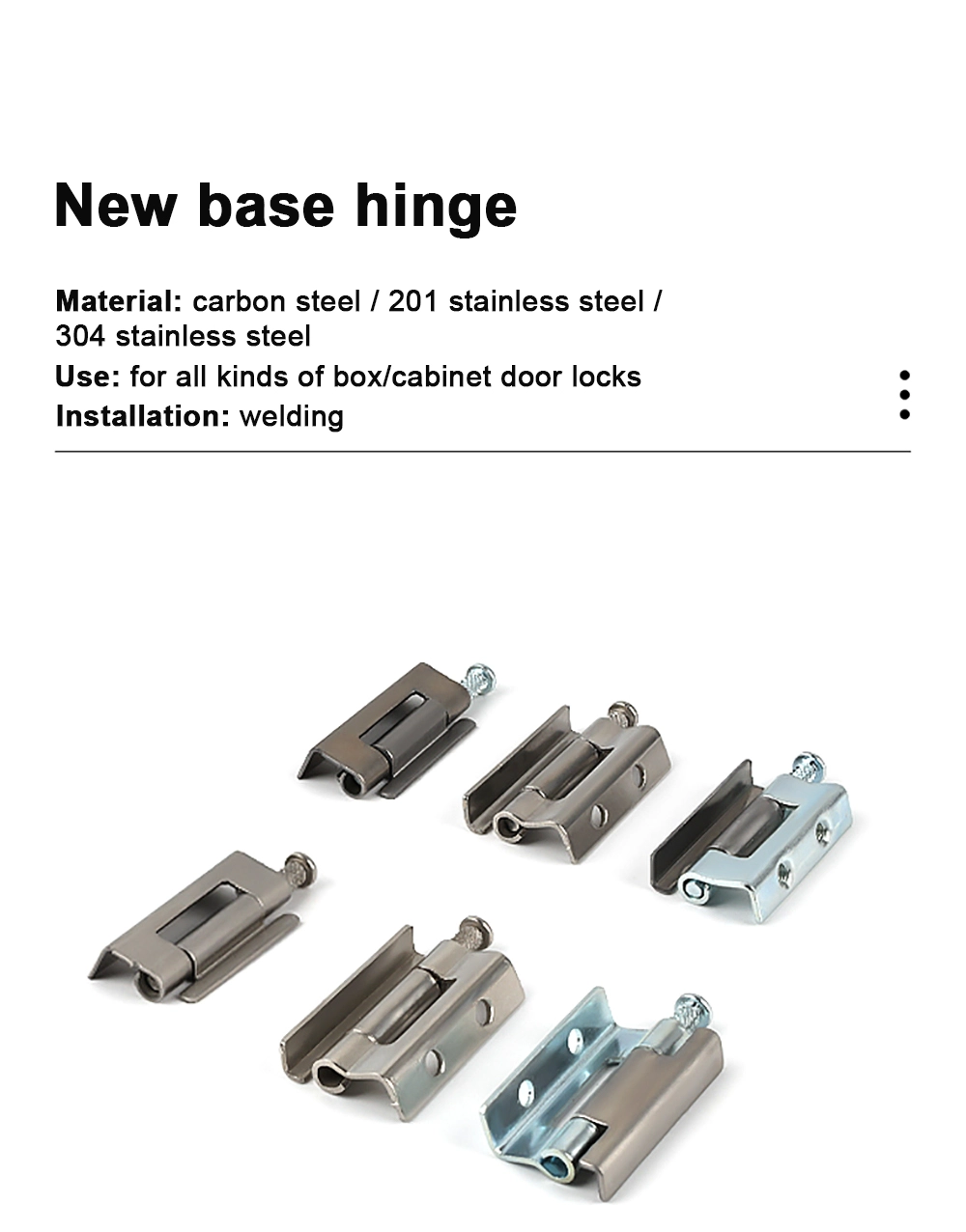

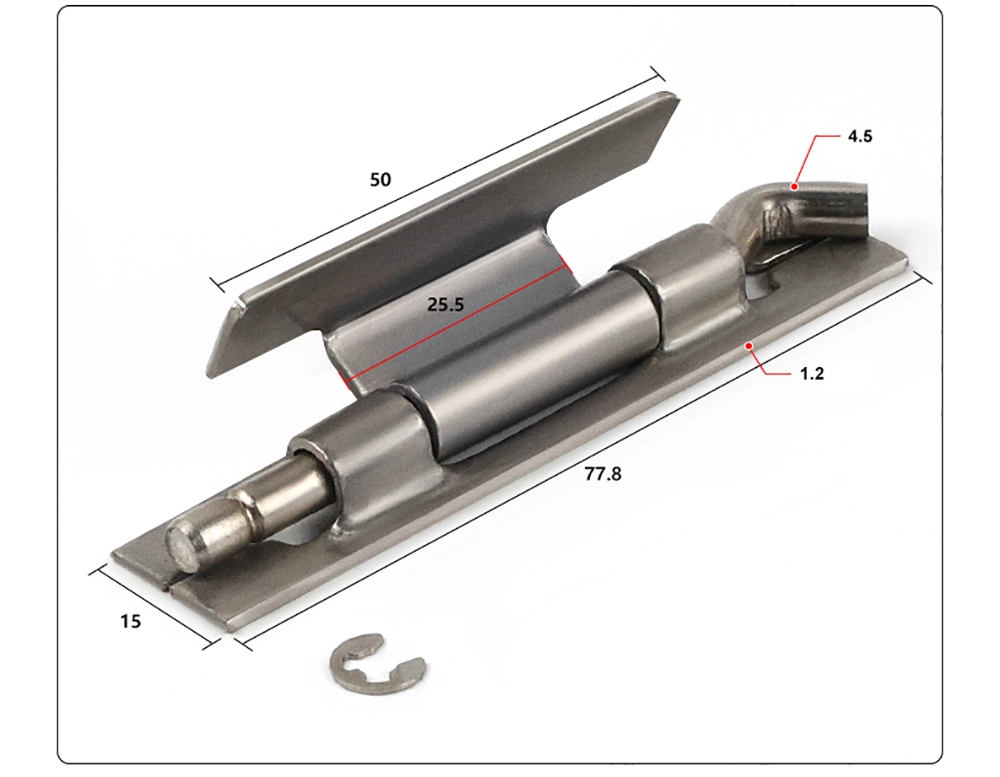

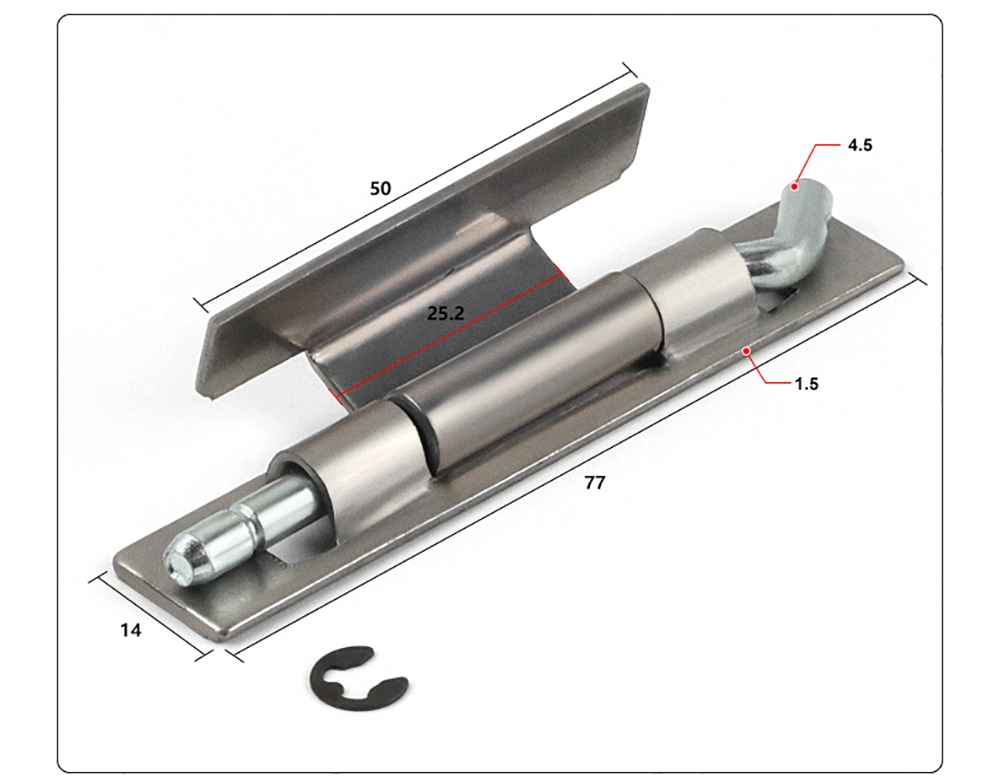

Das Türscharnier des Anschlusskastens (KY-Typ) ist in einer strukturierten Auswahl an Material- und Dickenkombinationen erhältlich. Versionen aus Kohlenstoffstahl sind in den Stärken 1,2 mm und 1,5 mm erhältlich, beide mit einer natürlichen Oberfläche. Zu den Edelstahloptionen gehören die Güten 201 und 304. Beide sind 1,2 mm dick. Für Anwendungen, die zusätzliche Montagefestigkeit erfordern, werden neue Modelle aus Eisen, 201 und 304 Edelstahl mit einer Dicke von 1,2 mm und einer gerändelten Stange angeboten.

Die Doppellochserie erweitert dies mit Eisen mit 1,5 mm und Edelstahl in den Qualitäten 201 und 304 mit 1,5 mm, alle mit einer gerändelten Stange und zwei Befestigungslöchern. Dies gibt Gehäuseherstellern einen klaren Auswahlpfad basierend auf Lastanforderungen, Korrosionsumgebung und Installationspräferenz.

Aufbau und Montage

Bei allen Modellen dieses Türscharniers für Anschlusskästen (Typ KY) wird eine Schweißmontage verwendet. In dieser Serie gibt es keine Varianten zum Durchschrauben oder Aufstecken. Die Schweißmethode ermöglicht eine feste, bündige Montage, die den Fertigungsabläufen der meisten Hersteller von Blechgehäusen entspricht.

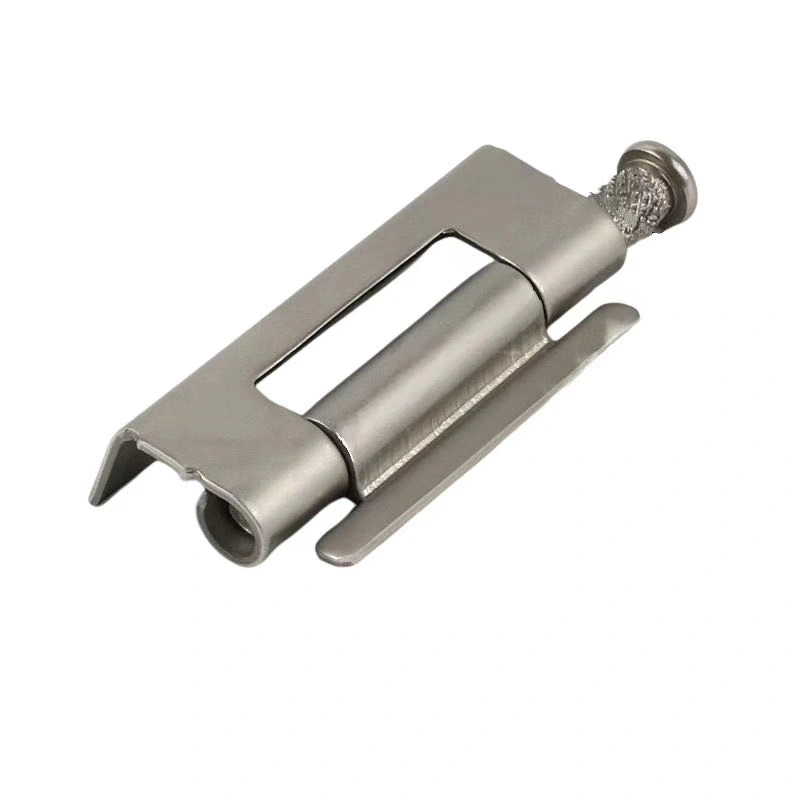

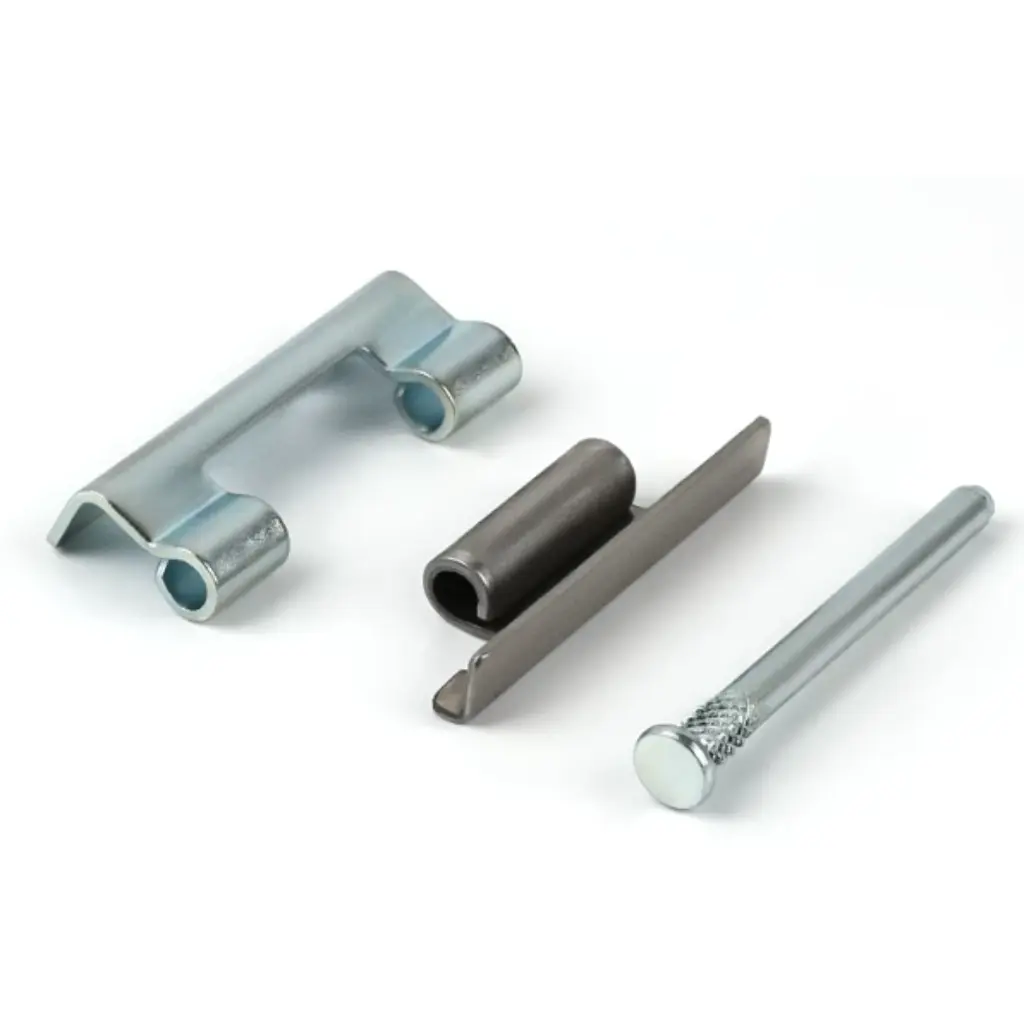

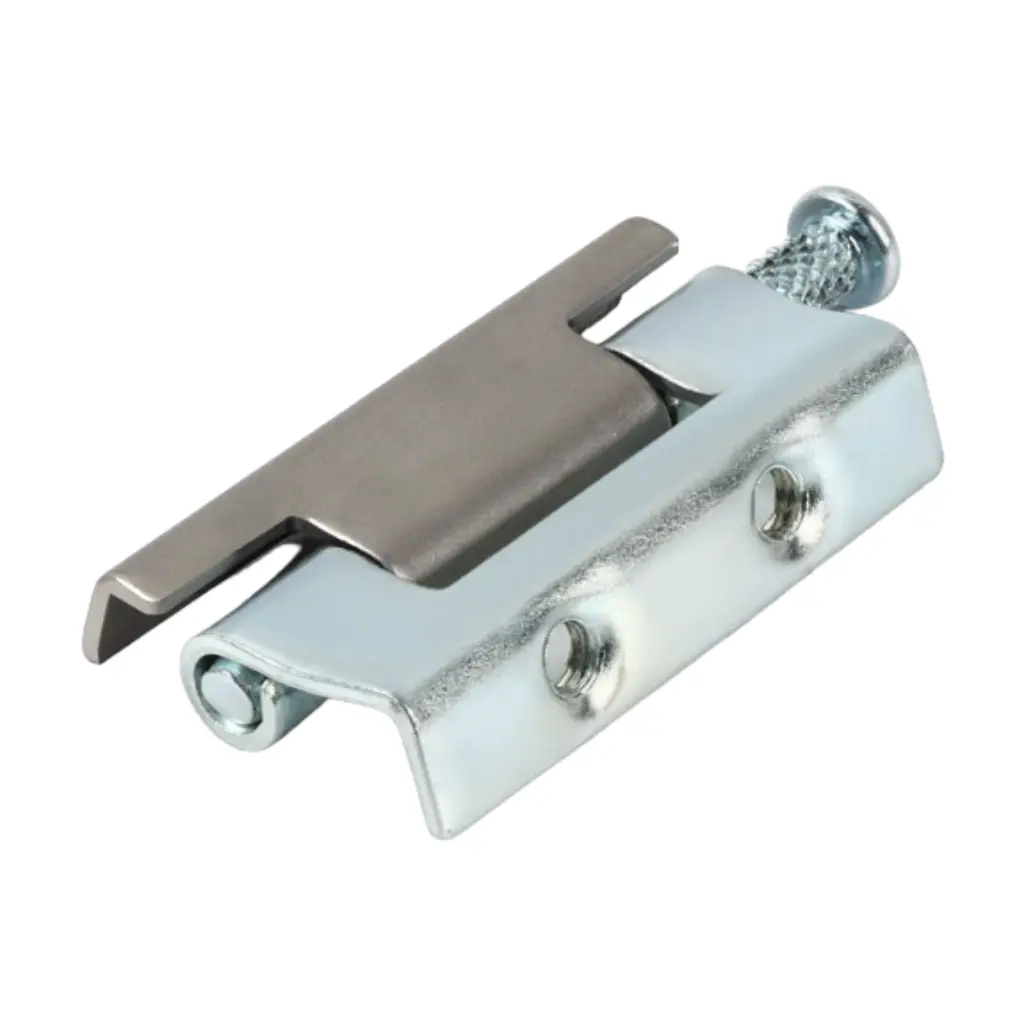

Die in den neuen Modellen verwendete gerändelte Stange verbessert den Halt zwischen Stift und Scharnierzylinder und verringert so die Gefahr, dass sich der Stift beim wiederholten Öffnen und Schließen der Tür löst. Die Doppellochmodelle verfügen über zwei Befestigungslöcher mit einem Mittenabstand von 20 mm, was die Ausrichtung beim Schweißen erleichtert und die Last auf einen größeren Bereich der Platte verteilt.

Oberflächenbehandlung

Die Oberflächenbeschaffenheit variiert je nach Material des Türscharniers des Anschlusskastens (Typ KY). Modelle aus Kohlenstoffstahl haben ein natürliches Finish ohne zusätzliche Beschichtung. Edelstahlversionen – ob 201 oder 304 – werden durch Vibrationspolieren bearbeitet, wodurch eine getrommelte, matte Oberfläche entsteht. Es handelt sich nicht um eine gebürstete oder hochglanzpolierte Oberfläche; Die Trommelbehandlung entfernt Grate und scharfe Kanten und verleiht der Oberfläche gleichzeitig ein gleichmäßiges, glanzarmes Aussehen, das für Industriegehäuse geeignet ist.

Käufer, die Edelstahl für den Außenbereich oder Umgebungen mit hoher Luftfeuchtigkeit spezifizieren, sollten sich vergewissern, dass die gleitpolierte Oberfläche ihren Oberflächenanforderungen entspricht, da sie sich von dekorativen Oberflächen unterscheidet, die in Architektur- oder Verbraucheranwendungen verwendet werden.

Anwendungsszenarien

Das Türscharnier des Anschlusskastens (Typ KY) wird hauptsächlich in Elektrogehäusen, Verteilerkästen, Schalttafeln und Schaltschränken verwendet. Das abnehmbare Design macht es praktisch für Gehäuse, bei denen die Tür während der Installation oder Wartung vor Ort entfernt werden muss, ohne dass der Schrankrahmen beschädigt wird.

Modelle aus Kohlenstoffstahl eignen sich für Innengehäuse, in denen die Umgebung trocken und kontrolliert ist. Edelstahlvarianten – insbesondere der Güteklasse 304 – sind die bessere Wahl für Außengehäuse, Nassräume oder alle Installationen, bei denen Korrosionsbeständigkeit Priorität hat. Die Auswahl an Stärken (1,2 mm und 1,5 mm) ermöglicht die Anpassung des Scharniers an das Türblattgewicht und die Taktfrequenz der Anwendung.

FAQ

F1: Wofür wird das Türscharnier des Anschlusskastens vom Typ KY verwendet?

Das Türscharnier des Anschlusskastens Typ KY ist für den Einsatz an Schaltschränken, Verteilertafeln, Schaltschränken und Steuerkästen konzipiert. Es verfügt über eine abnehmbare Türverbindung, die es ermöglicht, die Tür bei Bedarf für Installations- oder Wartungszwecke vom Rahmen abzuheben.

F2: Welche Materialien sind für dieses Türscharnier des Anschlusskastens erhältlich?

Das Türscharnier des Anschlusskastens ist in Kohlenstoffstahl (natürliche Oberfläche) und Edelstahl in den Qualitäten 201 und 304 erhältlich. Kohlenstoffstahl gibt es in den Stärken 1,2 mm und 1,5 mm. Edelstahloptionen sind mit 1,2 mm für Standardmodelle und 1,5 mm für die Doppellochserie erhältlich.

F3: Wie wird das Türscharnier des Anschlusskastens installiert?

Alle Modelle dieses Anschlusskasten-Türscharniers werden durch Schweißen montiert. Das Schweißverfahren ist Standard bei der Herstellung von Blechgehäusen und sorgt für einen stabilen, dauerhaften Scharniersitz.

F4: Wie ist die Oberflächenbeschaffenheit der Edelstahlversionen?

Edelstahlmodelle des Türscharniers des Anschlusskastens werden durch Vibrationspolieren, auch Trommelschleifen genannt, veredelt. Es handelt sich nicht um eine gebürstete oder spiegelnde Oberfläche. Der Prozess glättet Grate und Kanten und sorgt für ein gleichmäßig mattes Aussehen aller rostfreien Teile.

F5: Wird Edelstahl 304 für Außengehäuse empfohlen?

Für Außenbereiche oder korrosionsanfällige Umgebungen ist das Türscharnier des Anschlusskastens aus Edelstahl 304 die geeignete Wahl gegenüber Kohlenstoffstahl oder Edelstahl 201. Die Güteklasse 304 bietet eine bessere Beständigkeit gegen Feuchtigkeit und leichte Chemikalieneinwirkung, was für Versorgungskästen, Außenverteilertafeln sowie Küsten- oder Industrieanlagen wichtig ist.
