Asymmetrisches Offset-Scharnier – Was es ist und wo es einen Unterschied macht

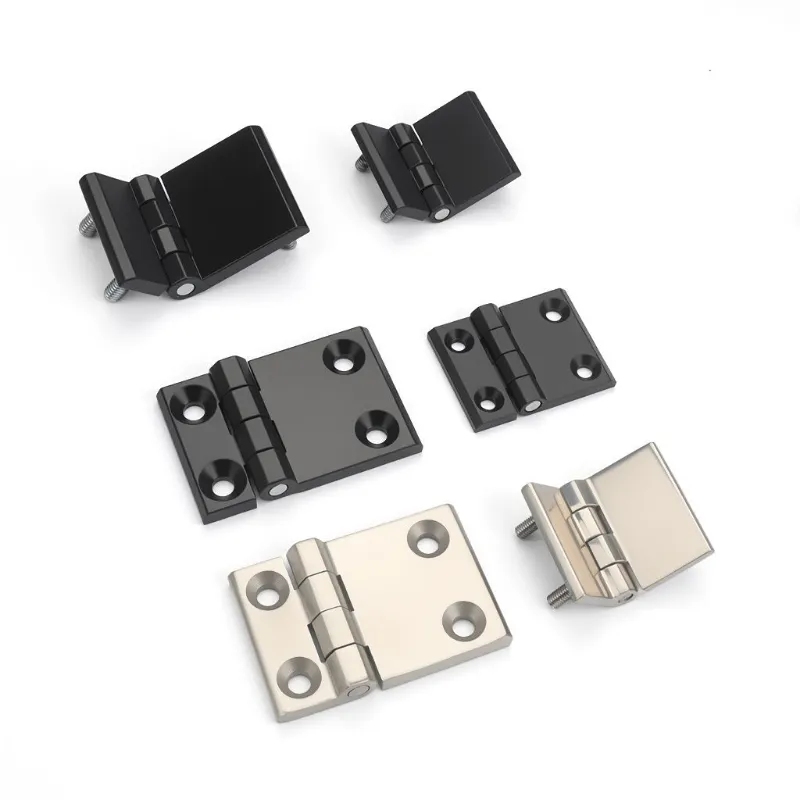

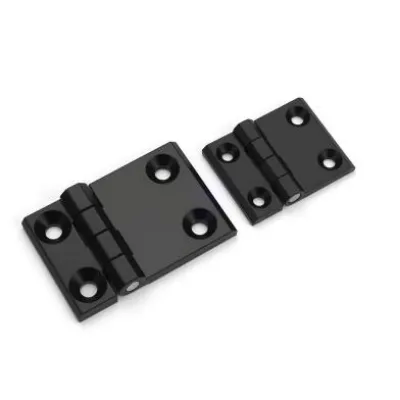

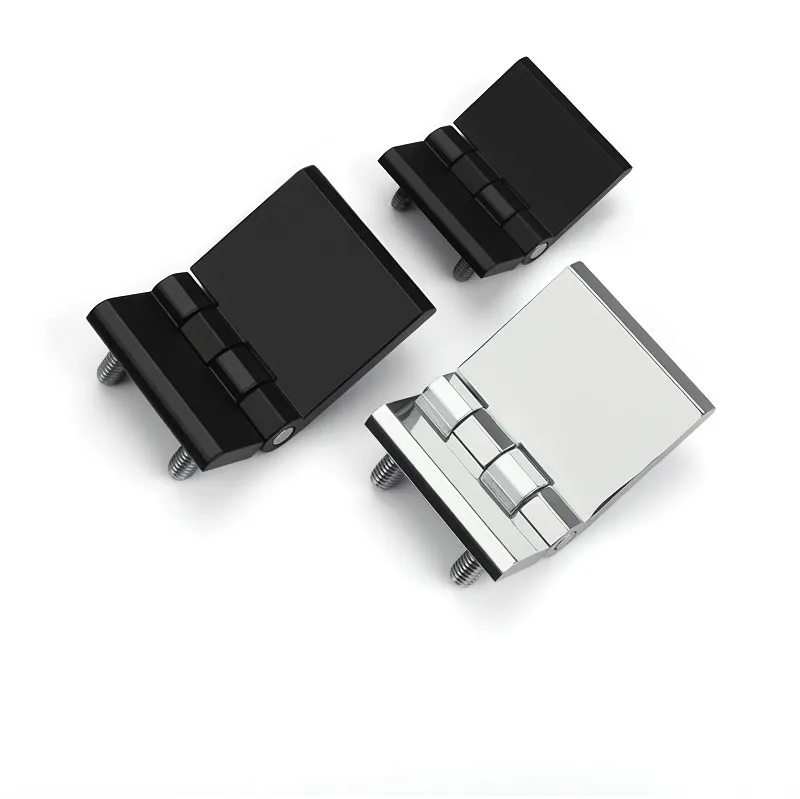

Die meisten Scharniere sind symmetrisch – die beiden Flügel sind gleich groß und der Drehpunkt sitzt in der Mitte des Spalts zwischen Tür und Rahmen. Einasymmetrisches Offset-Scharnierbricht dieses Muster bewusst, und wenn man versteht, warum, verrät es viel über die spezifischen Probleme, die es lösen soll.Yitailockliefert asymmetrisch versetzte Scharniere für Schaltschränke und Industriegehäuse, bei denen die Standard-Scharniergeometrie einfach nicht funktioniert.

Was macht es anders?

Bei einem Standardscharnier liegt der Drehpunkt direkt an der Türkante. Das bedeutet, dass die Tür in einem Bogen schwingt, der die Kante beim Öffnen zurück in die Schranköffnung befördert – was begrenzt, wie weit die Tür schwingen kann, bevor die Kante am Rahmen oder an internen Komponenten hängen bleibt.

Einasymmetrisches Offset-Scharnierverschiebt den Drehpunkt von der Türkante weg, indem in einem oder beiden Flügeln ein Versatz entsteht. Das Ergebnis ist, dass die Tür in einem größeren Bogen schwingt, den Rahmen sauberer freigibt und einen größeren Öffnungswinkel ermöglicht, ohne dass die Kante an irgendetwas stößt. Bei Schränken mit dicken Rahmen, Innenkomponenten nahe der Türkante oder Installationsräumen, in denen sich die Tür ungehindert über 90 Grad öffnen lassen muss, löst diese Geometrie ein Problem, das ein Standardscharnier nicht lösen kann.

Wo wird es verwendet?

Derasymmetrisches Offset-Scharniertaucht am häufigsten auf:

· Schränke mit dicken oder verstärkten Türrahmen – bei denen ein Standard-Scharnierzapfen dazu führen würde, dass die Türkante bei größeren Öffnungswinkeln am Rahmen stößt

· Verteilerschränke mit internen Komponenten in der Nähe der Tür – wenn die Tür vollständig geöffnet ist, muss die interne Verkabelung oder die Komponenten sauber verlegt werden

· Schränke, die große Öffnungswinkel erfordern – insbesondere dort, wo der Wartungszugang erfordert, dass die Tür ungehindert über 90 Grad schwenkt

· Kundenspezifische Gehäusekonstruktionen – bei denen die Tür- und Rahmengeometrie nicht zu den Standard-Scharnierproportionen passt und ein versetzter Flügel erforderlich ist, damit die Geometrie funktioniert

Material und Spezifikation

Edelstahl und Zinklegierung sind die Standardmaterialoptionen, wobei die gleiche Logik wie für die meisten Schrankscharniere gilt – Edelstahl für Außenbereiche oder Umgebungen mit hoher Luftfeuchtigkeit, Zinklegierung für Standardgehäuse im Innenbereich. Das Versatzmaß ist die wichtigste Spezifikation zur Bestätigung: Wie weit der Drehpunkt von der Türkante entfernt werden muss, hängt von der Rahmenstärke und dem bei vollständiger Öffnung erforderlichen Spiel ab. Wenn Sie diese Messung direkt vor der Bestellung durchführen, sparen Sie Anpassungsarbeiten während der Installation.

Wenn Standard nicht ausreicht?

Die meisten Schranktüren funktionieren gut mit einem Standardscharnier. Das asymmetrische Offset-Scharnier gibt es für Situationen, in denen dies nicht der Fall ist – wenn die Geometrie der Tür, des Rahmens oder des Installationsraums ein Problem darstellt, das nur ein Offset-Drehpunkt sauber lösen kann. Für diese Anwendungen ist es das richtige Werkzeug.
