Was unterscheidet ein Koaxial-Schaltanlagenscharnier von einem Standard-Schrankscharnier?

Die meisten Schrankscharniere erfüllen eine unkomplizierte Aufgabe: Sie stützen die Tür, lassen sie schwingen und bleiben nicht im Weg. Doch an Schaltschränke werden besondere Anforderungen gestellt, die ein Standardscharnier nicht immer erfüllt.Yitai-Schlossproduziert dieCoaxiales Schaltanlagenscharnierfür genau diese Art von Anwendung, und es ist hilfreich zu verstehen, was sie auszeichnet, bevor man eine spezifiziert.

Der Hauptunterschied

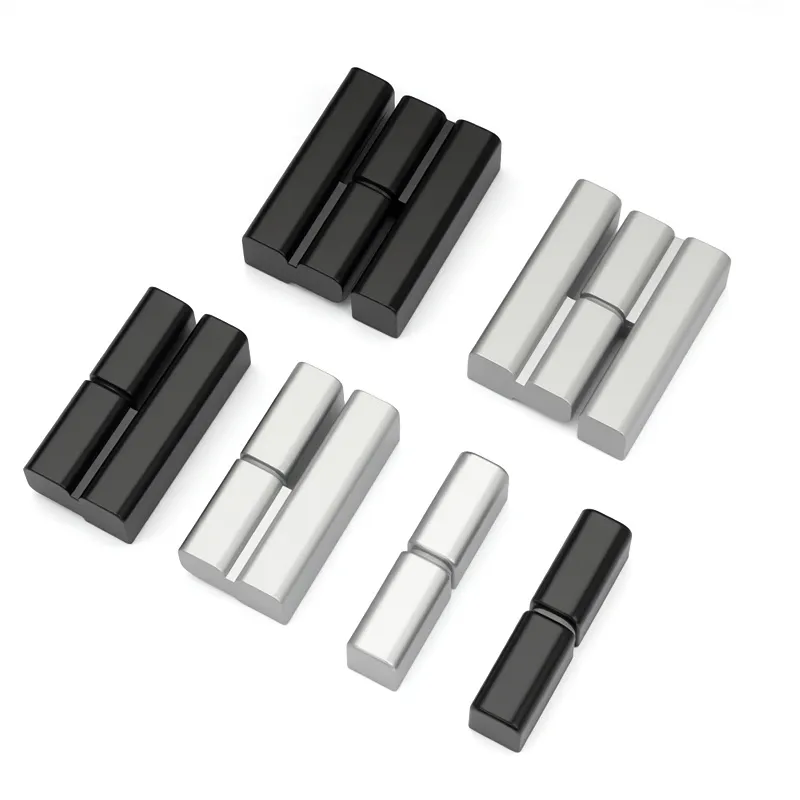

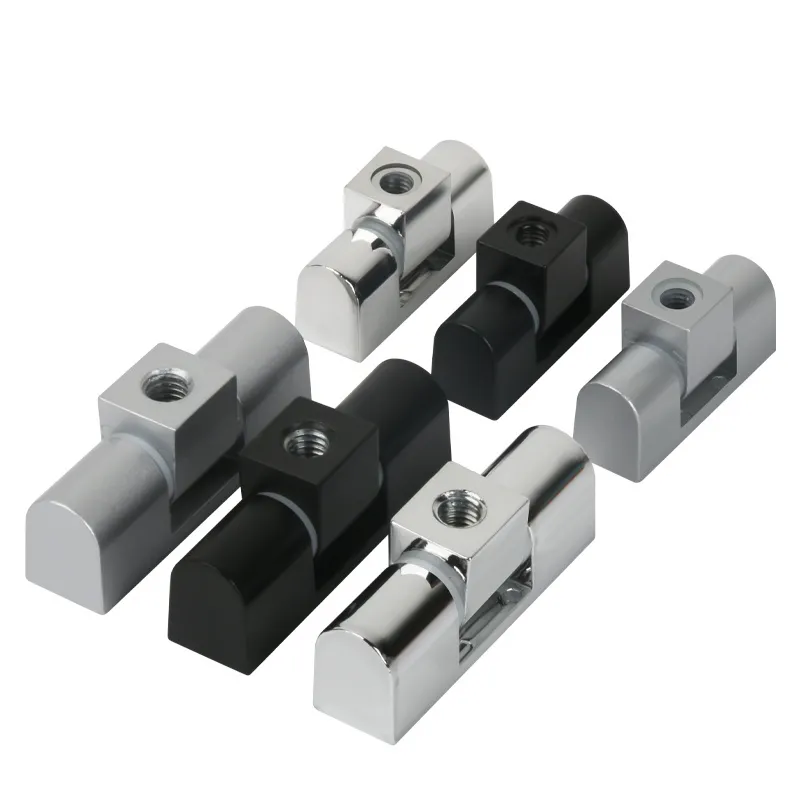

A Coaxiales Schaltanlagenscharnierist um eine gemeinsame Mittelachse herum aufgebaut – beide Scharnierblätter drehen sich um denselben Drehpunkt und sind nicht wie bei einem herkömmlichen Scharnier gegeneinander versetzt. Dies bedeutet, dass sich die Tür beim Öffnen in einem engeren, kontrollierteren Bogen bewegt, wobei an der Seite weniger Ausschwenkspielraum erforderlich ist. Bei Schaltanlagenräumen und Umspannwerken, in denen die Platzierung der Schaltschränke knapp ist und der Türabstand begrenzt ist, ist dieser Unterschied in der Geometrie in der Praxis von Bedeutung.

Das koaxiale Design verteilt die Last außerdem gleichmäßiger über den Drehpunkt, was bei schwereren Schaltanlagentüren hilfreich ist, die über viele Jahre hinweg häufig betätigt werden.

Wo wird es verwendet?

Derkoaxiales Schaltanlagenscharniereignet sich am besten für mittlere bis große Schaltanlagengehäuse, RMU-Schränke und Hochspannungsverteilertafeln, bei denen Türgewicht, Abstandsbeschränkungen und eine lange Lebensdauer in der Hardwarespezifikation berücksichtigt werden müssen. Dies ist bei kleinen Verteilerkästen oder Lichtgehäusen weniger verbreitet, wo ein einfacheres Scharnier die Anforderungen ohne zusätzlichen technischen Aufwand abdeckt.

Material und Spezifikation

Zinklegierung ist das Standardmaterial für die meisten Schaltanlagenanwendungen im Innenbereich und bietet ein solides Gleichgewicht zwischen Festigkeit und Kosten. Für Gehäuse in anspruchsvolleren Umgebungen – höhere Luftfeuchtigkeit, Umspannwerke im Freien oder Installationen, die eine erhöhte Korrosionsbeständigkeit erfordern – ist Edelstahl die geeignetere Wahl. Durch die Bestätigung des Türgewichts und der Türstärke vor der Spezifikation des Scharniers wird sichergestellt, dass die Tragfähigkeit des Drehzapfens und die Flügelabmessungen korrekt auf die Installation abgestimmt sind.

Ein Scharnier, das für die Anwendung entwickelt wurde

Nicht jede Schranktür benötigt ein speziell entwickeltes Scharnier, aber Schaltschrankgehäuse sind eine Kategorie, in der es sich auszahlt, die Scharnierspezifikation von Anfang an richtig festzulegen, was zu langfristiger Zuverlässigkeit und einer einfacheren Türbedienung führt. Das koaxiale Design geht auf die spezifischen Anforderungen dieser Umgebung ein, und zwar auf eine Weise, für die ein standardmäßiges Aufputzscharnier einfach nicht ausgelegt ist.
