Welche kleinen Schrankbeschläge halten einen Industrieschrank tatsächlich zusammen?

DerSchlösserUndScharnierean einem Industrieschrank ziehen die meiste Aufmerksamkeit auf sich, aber die kleineren Beschläge sind es, die die gesamte Struktur zusammenhalten – im wahrsten Sinne des Wortes. Yitailock bietet eine Reihe von Schrankpaneelzubehör an, das die Muttern, Anschlüsse und Stangenbeschläge abdeckt, die das Rückgrat eines ordnungsgemäß montierten Verteilerschranks oder Industriegehäuses bilden. Hier sehen Sie drei davon.

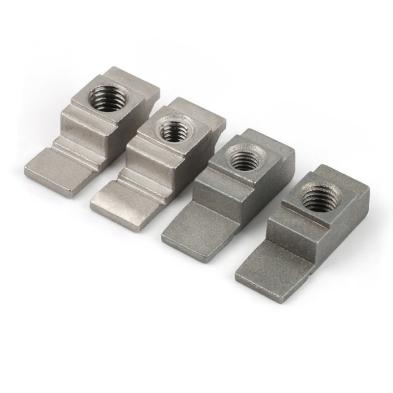

Vierkant- und Entenschnabelnüsse

Die M6- und M8-Vierkantmuttern und Entenschnabelmuttern sind die Art von Befestigung, über die man selten nachdenkt, bis sie fehlt. Sie werden in das Schrankrahmenprofil eingesteckt und bieten einen Gewindeankerpunkt für Paneele, Halterungen und andere Komponenten – ohne dass ein Zugriff auf die Rückseite des Profils erforderlich ist, um sie während der Montage an Ort und Stelle zu halten. Erhältlich in Zinklegierung und Edelstahl 304, folgt die Wahl zwischen beiden der üblichen Logik: Zinklegierung für Standard-Innengehäuse, Edelstahl für alles in einer feuchten oder korrosiven Umgebung. Die 90-Grad-Winkelprofilvarianten funktionieren nach dem gleichen Prinzip, sind jedoch auf Eckmontagesituationen ausgerichtet.

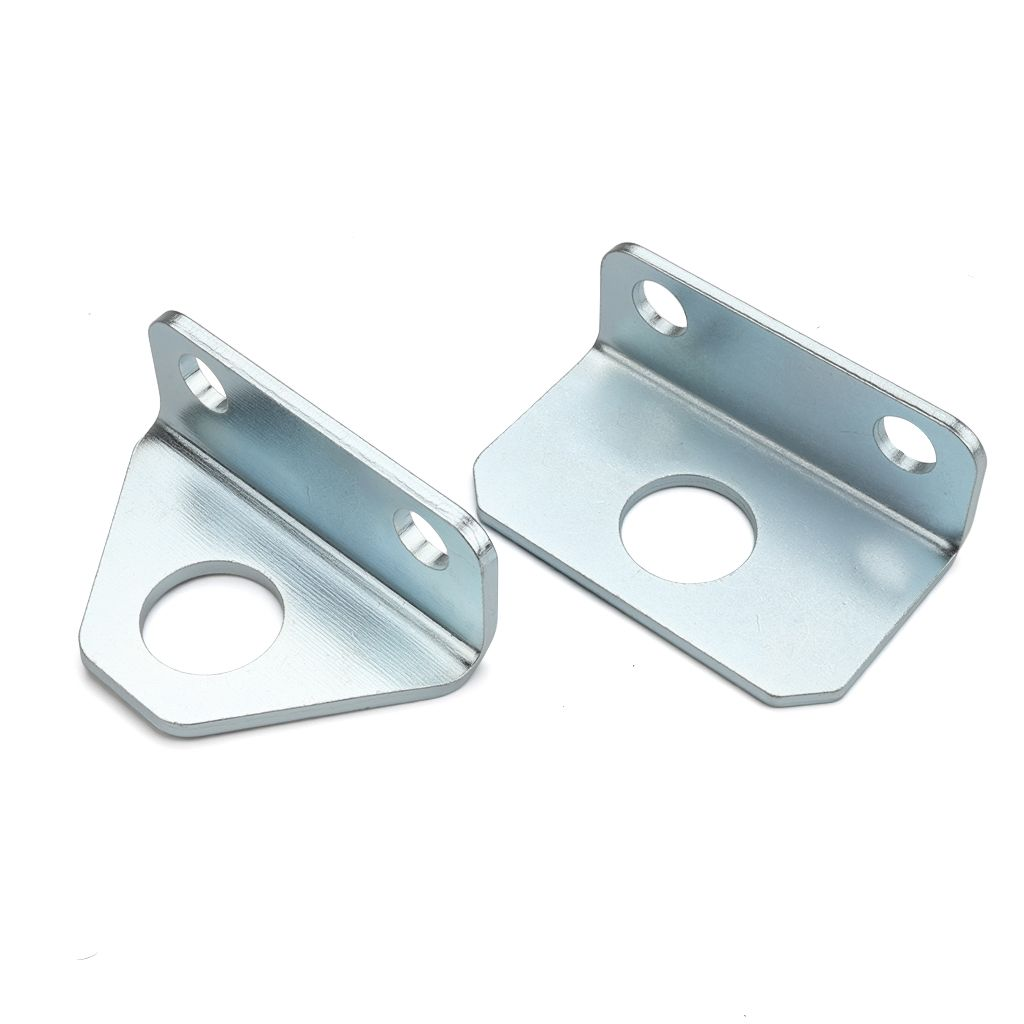

L-förmige Hebeverbinder und Montagehalterungen

Die obere rechte Gruppe umfasst Schrankverbindungs- und Montagekomponenten – L-förmige Hebeverbinder und Montagehalterungsbaugruppen, die zum Verbinden von Schrankabschnitten oder zur Befestigung des Gehäuses an einer Wand- oder Bodenstruktur verwendet werden. Diese sind aus verzinktem Kohlenstoffstahl gefertigt, was ihnen eine solide Tragfähigkeit für Plattenmontagearbeiten verleiht. Zwei quadratische Modelle stellen die älteren Versionen dieser Armatur dar; Das neuere Trapezmodell verfeinert das Profil für eine sauberere Passform im Rahmenkanal. Für alle, die mehrteilige Verteilerschränke zusammenbauen oder Gehäuse in Festinstallationen verankern, sorgen diese Verbinder dafür, dass die Struktur ausgerichtet und stabil bleibt, sobald alles miteinander verschraubt ist.

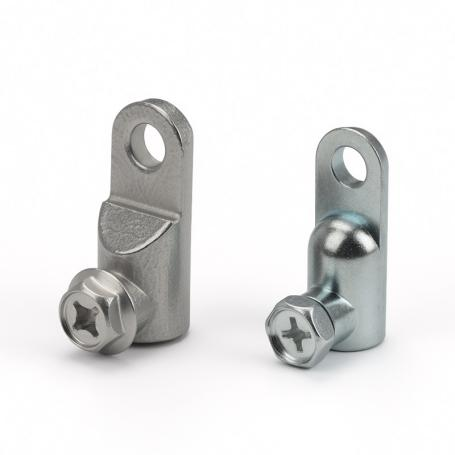

Verriegelungsstangenverbinder

Bei den Beschlägen unten rechts handelt es sich um Verriegelungsstangenverbinder – die Verbindung zwischen der Zugstange der Schranktür und dem Verriegelungsmechanismus. Bei einem Verbindungsstangenschloss verbinden diese Verbindungsstücke die Stangenabschnitte und sichern die Baugruppe, sodass die Verriegelungswirkung sauber vom Griff auf die oberen und unteren Schrauben übertragen wird. Zu den Optionen gehören Zinklegierung M8, Edelstahl 304 M8 und Zinklegierung M10, die die gängigsten Stangengewindegrößen abdecken, die in Standard-Industriegehäusen verwendet werden. Edelstahl ist die bessere Wahl für Außenschränke oder Schränke mit hoher Luftfeuchtigkeit, bei denen die Stangenanordnung im Laufe der Zeit anspruchsvolleren Bedingungen ausgesetzt ist.

Zusammensetzen

Keine dieser Anschlüsse ist kompliziert, aber die richtige Spezifikation – Gewindegröße, Material und Modellgenerierung – spart Zeit bei der Montage und vermeidet den Ärger über nicht übereinstimmende Komponenten vor Ort. Bei Schrankpaneelkonstruktionen, die sauber zusammenpassen und so bleiben müssen, lohnt es sich, von Anfang an auf diese kleinen Details zu achten.
