RMU-Schrankscharnier aus Zinklegierung

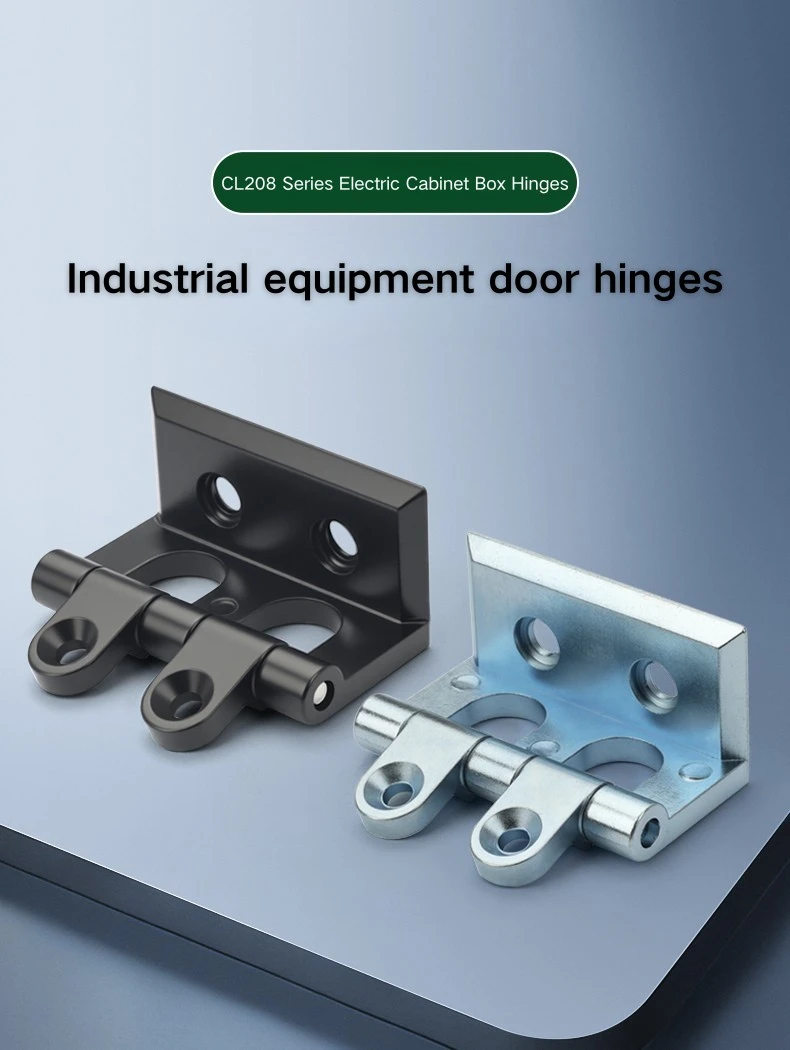

Für diejenigen, die RMU-Schrankhardware von Yitai Lock in großen Mengen beziehen, verwendet das RMU-Schrankscharnier aus Zinklegierung CL208 ein Dual-Barrel-Design mit zwei Φ8-mm-Zylindern und einem Φ4-mm-Stift, was dem Scharnier eine breitere tragende Oberfläche verleiht als ein Single-Barrel-Typ gleicher Größe. Die Gesamtgrundfläche beträgt 48 × 26 mm und wird durch Schweißen installiert. Die beiden Oberflächenoptionen – Schwarz und Hochglanzchrom – decken die gängigsten Schrankoberflächenbehandlungen im RMU- und Schaltanlagenmarkt ab.

Struktur und Abmessungen

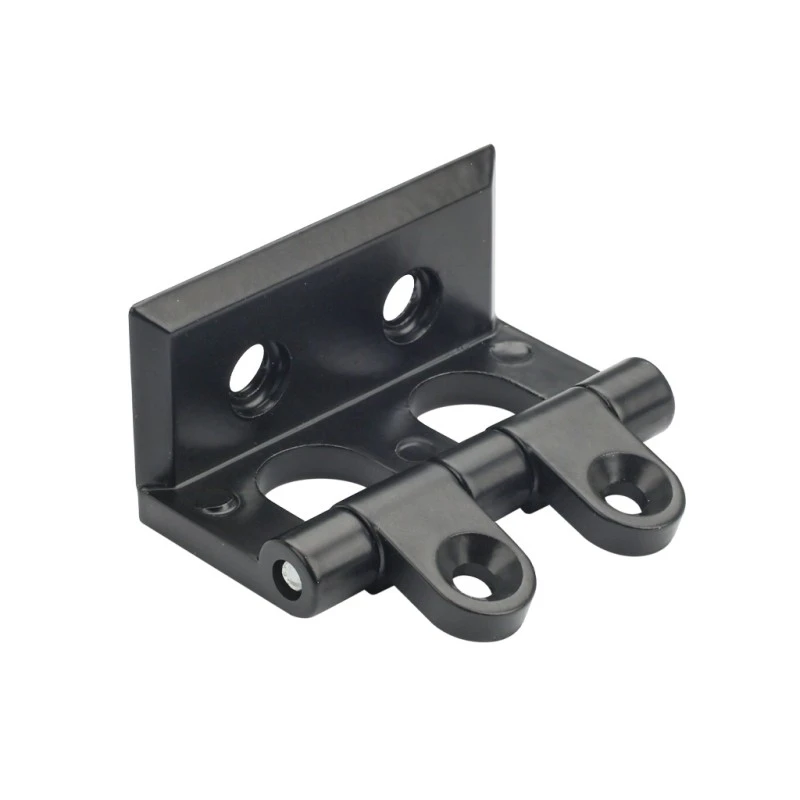

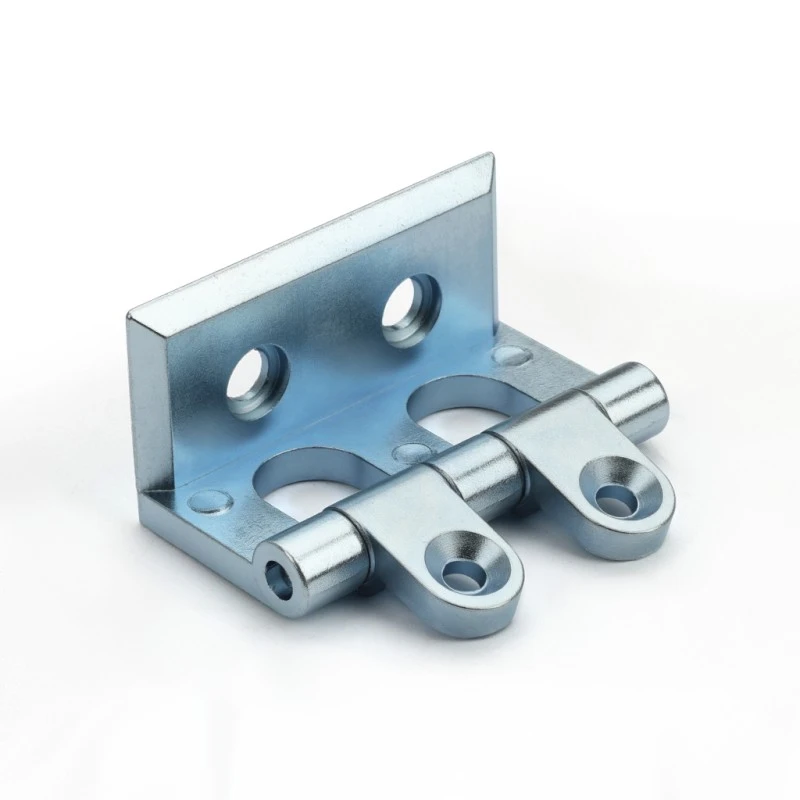

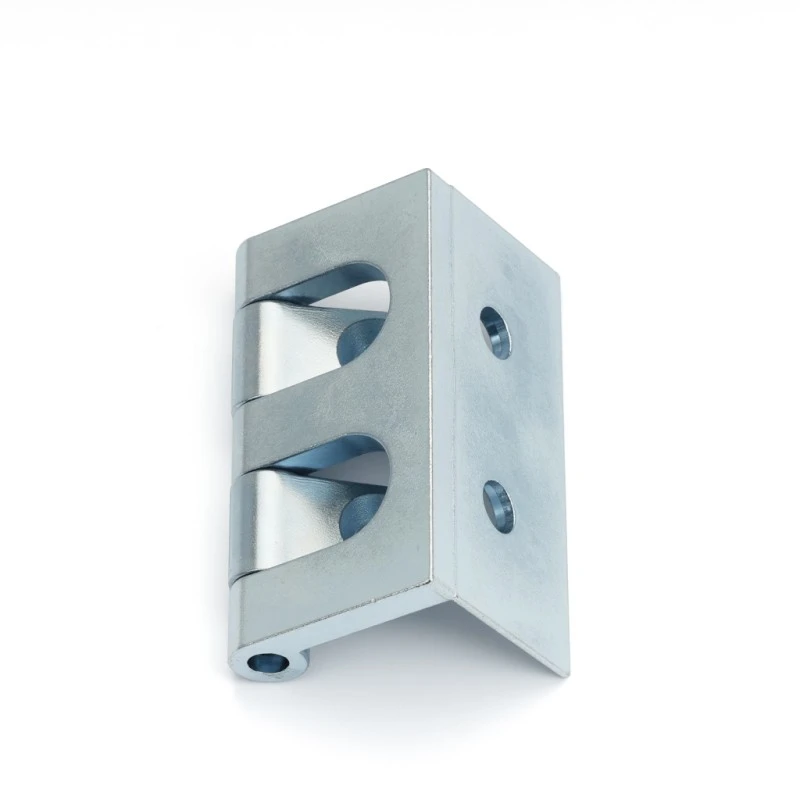

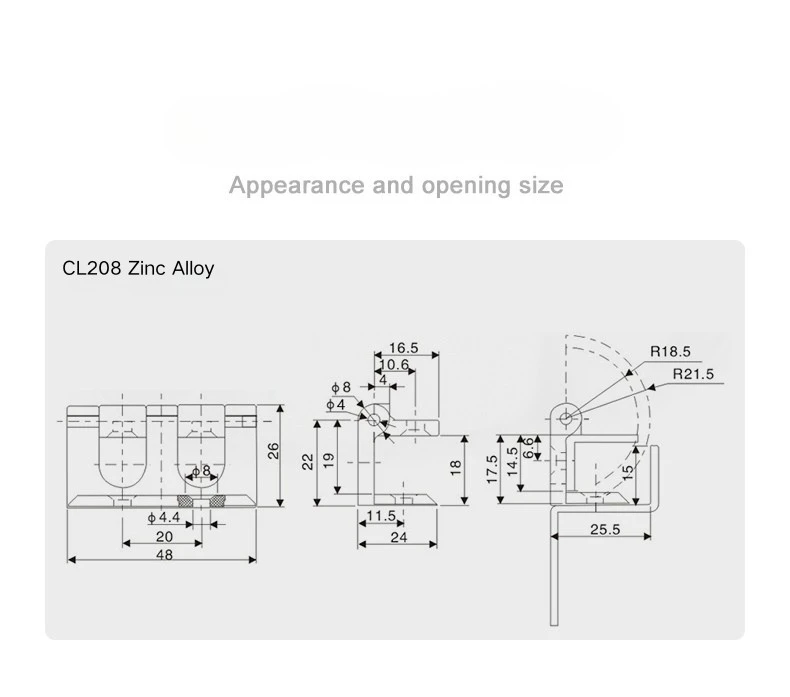

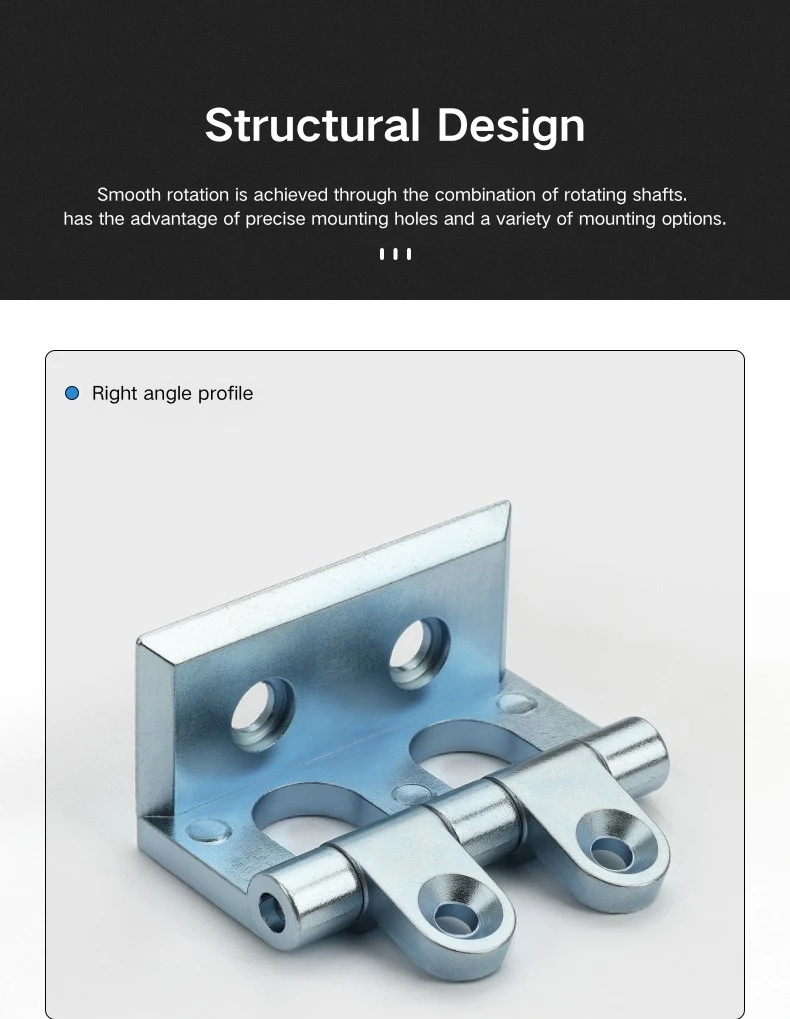

Das RMU-Schrankscharnier aus Zinklegierung ist insgesamt 48 mm breit und 26 mm hoch, mit einer Spannweite von 20 mm zwischen den beiden Montageflügeln. Das RMU-Schrankscharnier aus Zinklegierung verwendet zwei Φ8-mm-Zylinder auf einem gemeinsamen Φ4-mm-Stift anstelle eines einzelnen Achsschenkels – die breitere Auflagefläche verteilt die Türlast gleichmäßiger und hält bei wiederholtem Gebrauch besser. Die Laufbaugruppe befindet sich 16,5 mm von der Blattkante entfernt, wobei die Stiftmitte bei 10,6 mm liegt.

Am Seitenprofil hat das RMU-Schrankscharnier aus Zinklegierung eine Türpaneel-Eingriffstiefe von 24 mm und eine rahmenseitige Reichweite von 25,5 mm. Der Rahmeneingriffsabschnitt ist 22 mm hoch und hat eine Basis von 11,5 mm. Der seitliche Abstand beträgt insgesamt 17,5 mm mit einer inneren Stufe von 14,5 mm und einem Stiftversatz von 6,6 mm – Abmessungen, die mit der für RMU- und Verteilerschrankkonstruktionen typischen Rahmenkanalgeometrie übereinstimmen.

Öffnungswinkel und Türsteuerung

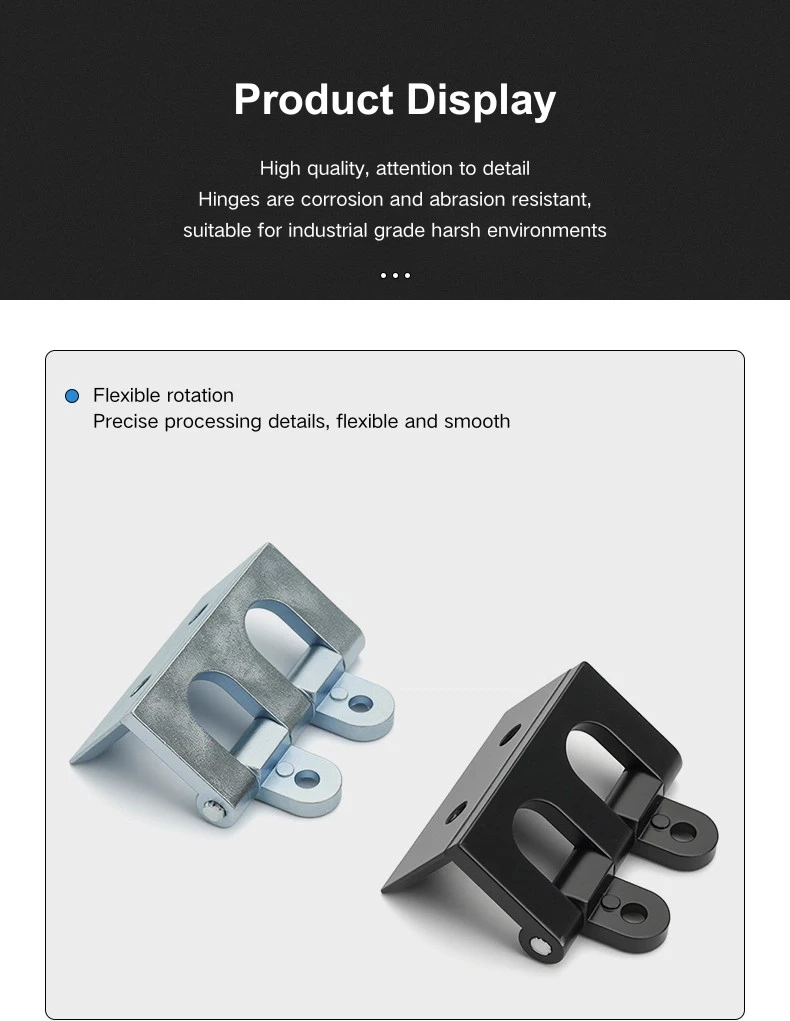

Das herausragende Merkmal des RMU-Schrankscharniers aus Zinklegierung ist der Öffnungswinkel von 270°. Die meisten Standard-Schrankscharniere lassen sich um 90°, 120° oder 180° öffnen – eine 270°-Schwenkung bedeutet, dass sich die Tür fast flach an die Seite des Schranks zurückklappen lässt, anstatt im rechten Winkel oder auf halbem Weg anzuhalten. Bei RMU- und Ring-Main-Unit-Anwendungen macht dies einen echten Unterschied, wenn Techniker für Installation, Wartung oder Kabelmanagement ungehinderten Zugang zum Innenraum benötigen.

Der Bogenradius des RMU-Schrankscharniers aus Zinklegierung reicht von R18,5 mm bis R21,5 mm über den Schwenkbereich, der den Freiraum definiert, den die Tür beim Öffnen durchläuft. Dies sollte bei der Schrankaufteilung berücksichtigt werden – es muss genügend Freiraum neben dem Schrank vorhanden sein, damit die Tür den gesamten Schwenkvorgang ohne Behinderung durchführen kann.

Finish-Optionen und Anwendung

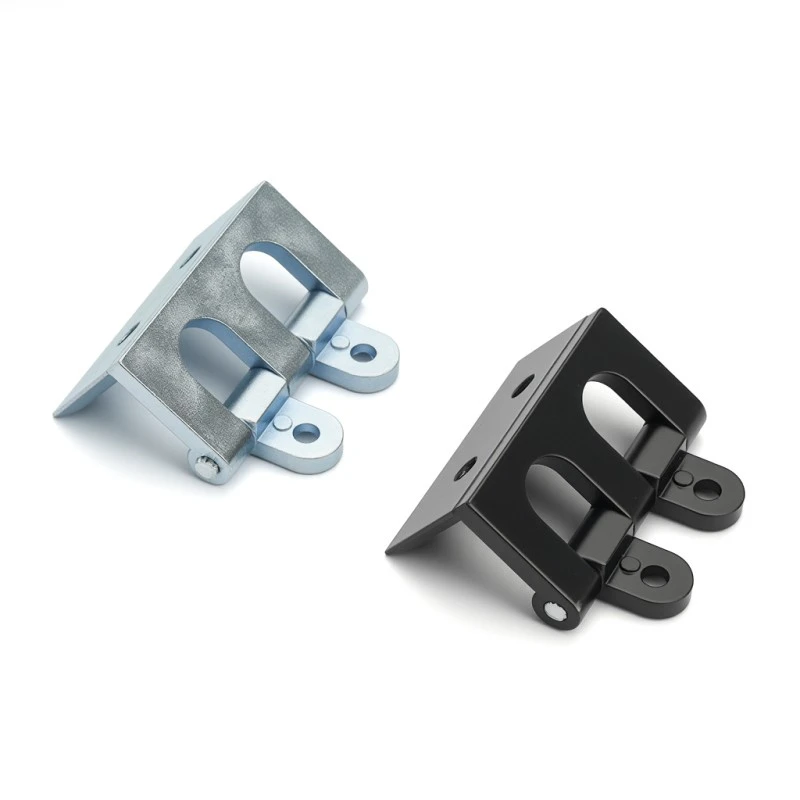

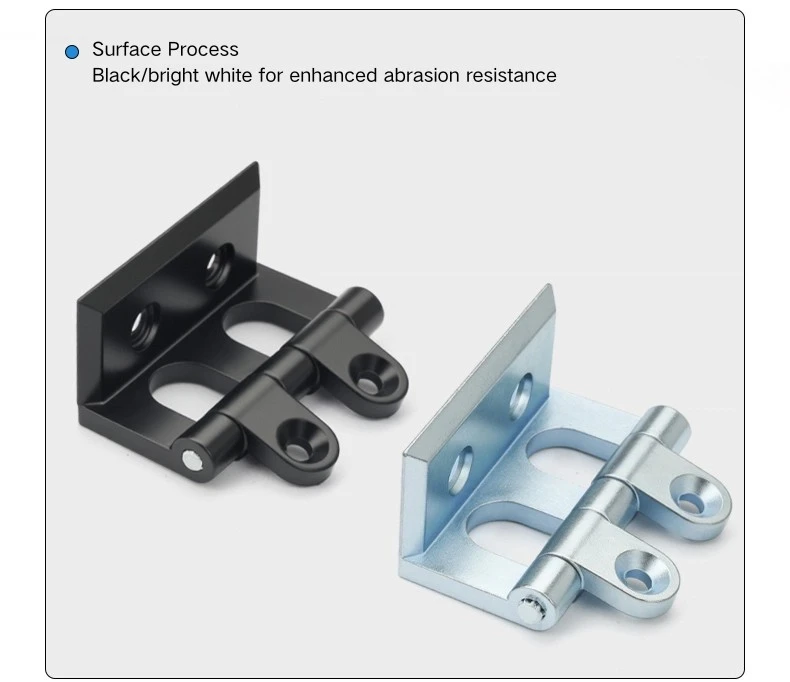

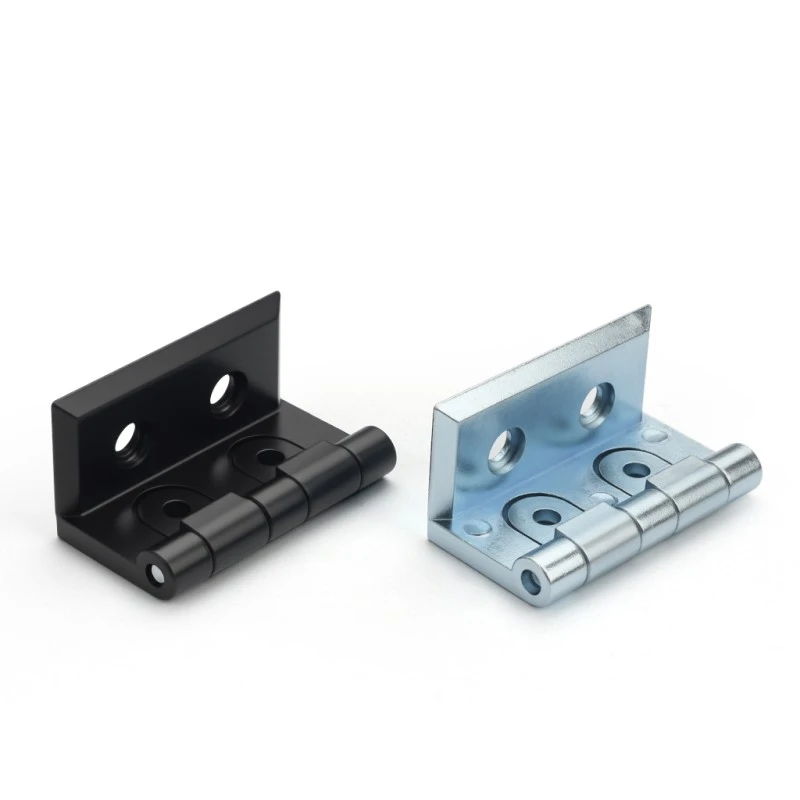

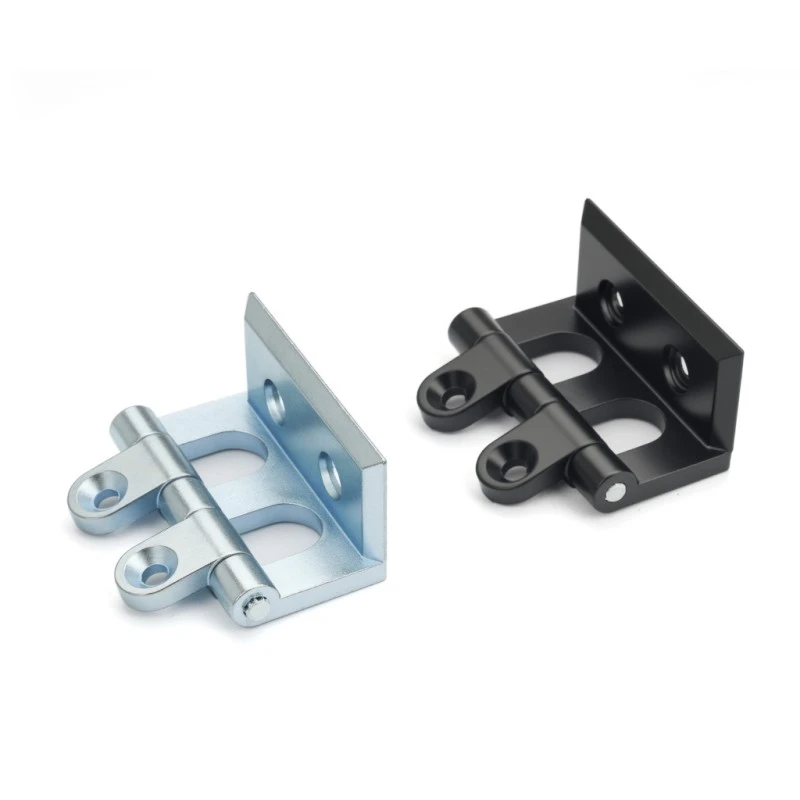

Das RMU-Schrankscharnier aus Zinklegierung ist in zwei Ausführungen erhältlich: Schwarz und Hochglanzchrom. Schwarz passt zu dunkel pulverbeschichteten Schrankgehäusen und ist die häufigere Wahl bei RMU-Konstruktionen, bei denen die Schrankaußenseite ein standardmäßiges Industriefinish aufweist. Helles Chrom verleiht ein poliertes, reflektierendes Aussehen und eignet sich gut für hellere oder dekorative Gehäusepaneele, bei denen die Scharnieroberfläche Teil der Gesamtästhetik des Schranks ist.

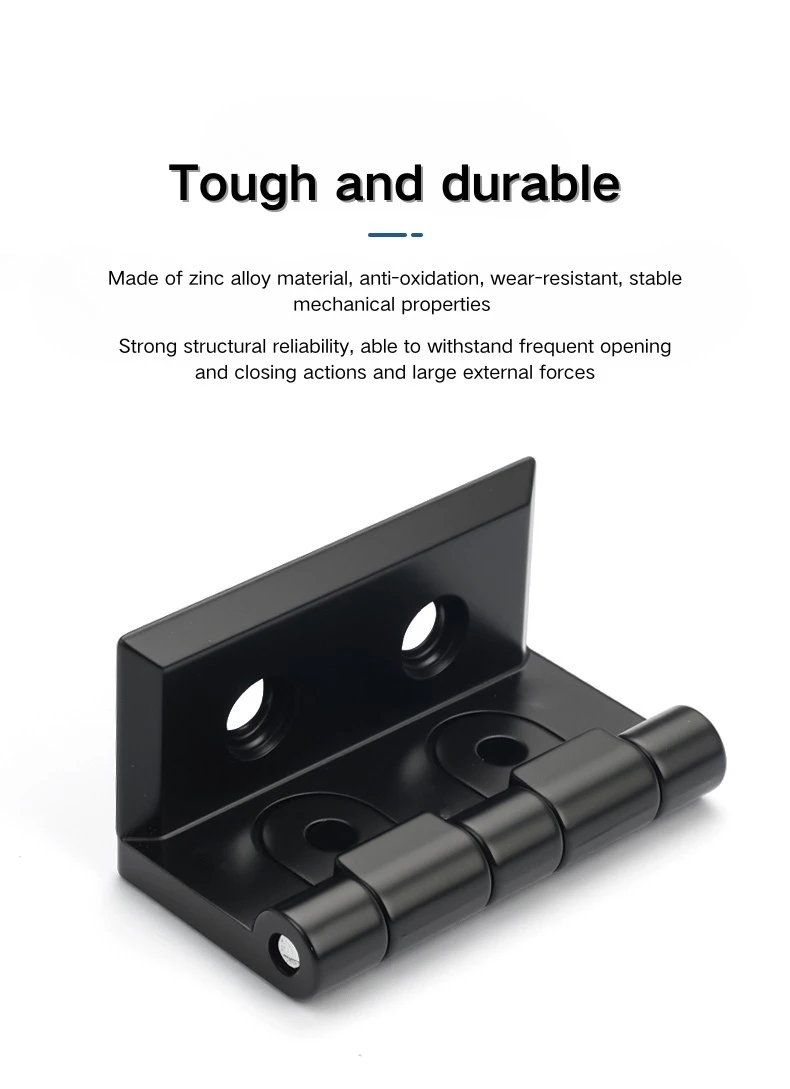

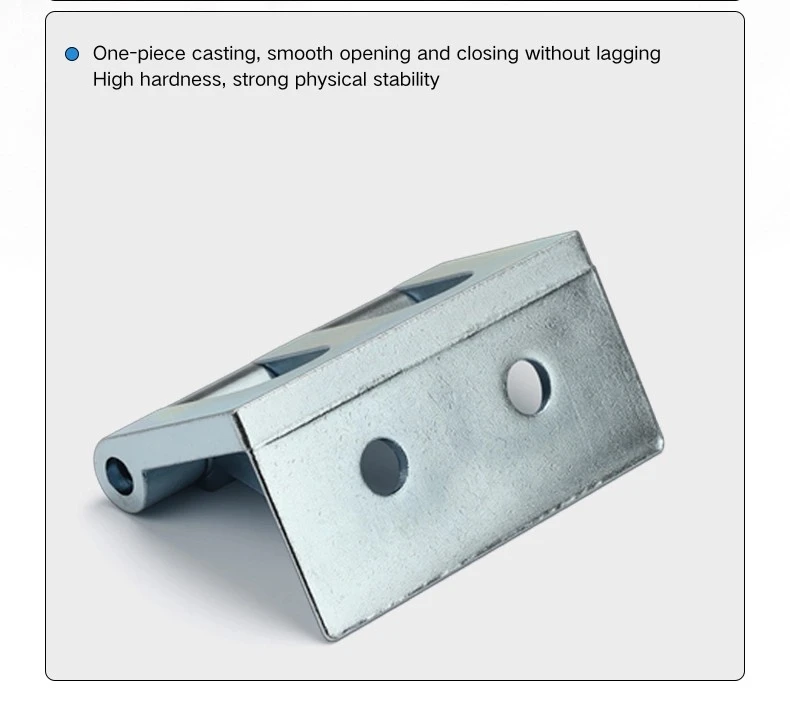

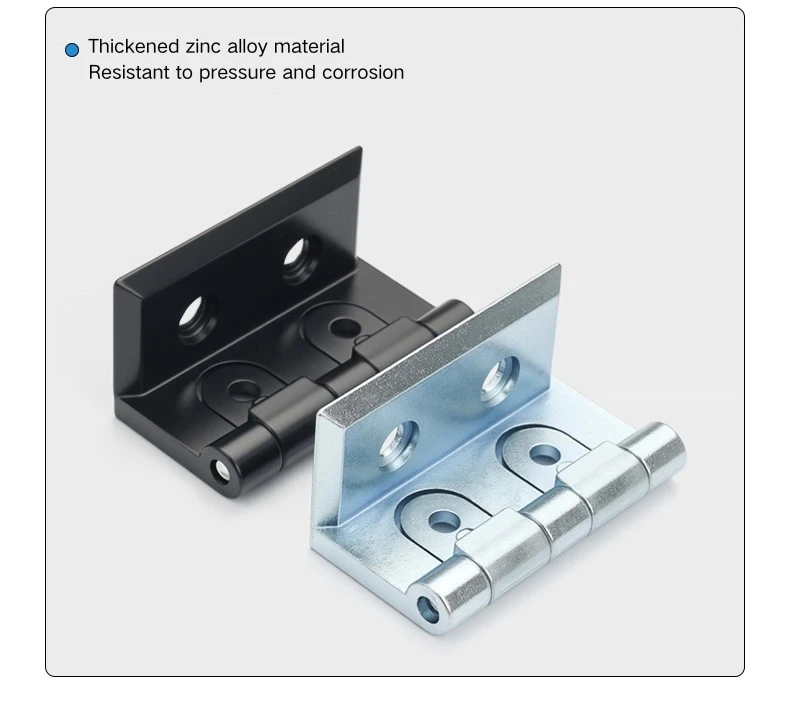

Beide Ausführungen des RMU-Schrankscharniers aus Zinklegierung werden während der Herstellung direkt auf den Schrankrahmen geschweißt, sodass die Auswahl der Ausführung eine dauerhafte Entscheidung in der Bauphase ist. Die Konstruktion aus Zinklegierung eignet sich gut für typische Industrieumgebungen in Innenräumen, und das Druckgussgehäuse sorgt für eine gleichbleibende Maßgenauigkeit bei allen Produktionschargen – nützlich, wenn das Scharnier über mehrere Schrankeinheiten hinweg präzise mit einem passenden Rahmenkanal ausgerichtet werden muss.

FAQ

F1: Wie groß ist der Öffnungswinkel des CL208-Scharniers?

Der CL208 öffnet sich um 270°, sodass die Tür flach vorbeischwenken und fast vollständig entlang des Schrankrahmens zurückklappen kann. Dies ist der Hauptgrund dafür, dass es für RMU- und Ring-Main-Unit-Schränke spezifiziert wird, bei denen ein vollständiger Zugang zum Innenraum regelmäßig erforderlich ist.

F2: Wie groß sind die Gesamtabmessungen des CL208?

Das Schrankscharnier CL208 aus Zinklegierung ist 48 mm breit und 26 mm hoch, mit einer inneren Spannweite von 20 mm zwischen den Montageflügeln. Die rahmenseitige Ausladung beträgt 25,5 mm und die Eingreiftiefe des Türflügels beträgt 24 mm.

F3: Wie wird der CL208 installiert?

Das CL208 ist ein geschweißtes Scharnier – es wird während der Fertigung durch Schweißen am Schrankrahmen und an der Türverkleidung befestigt. Für dieses Modell gibt es keine Möglichkeit zur Schraubmontage.

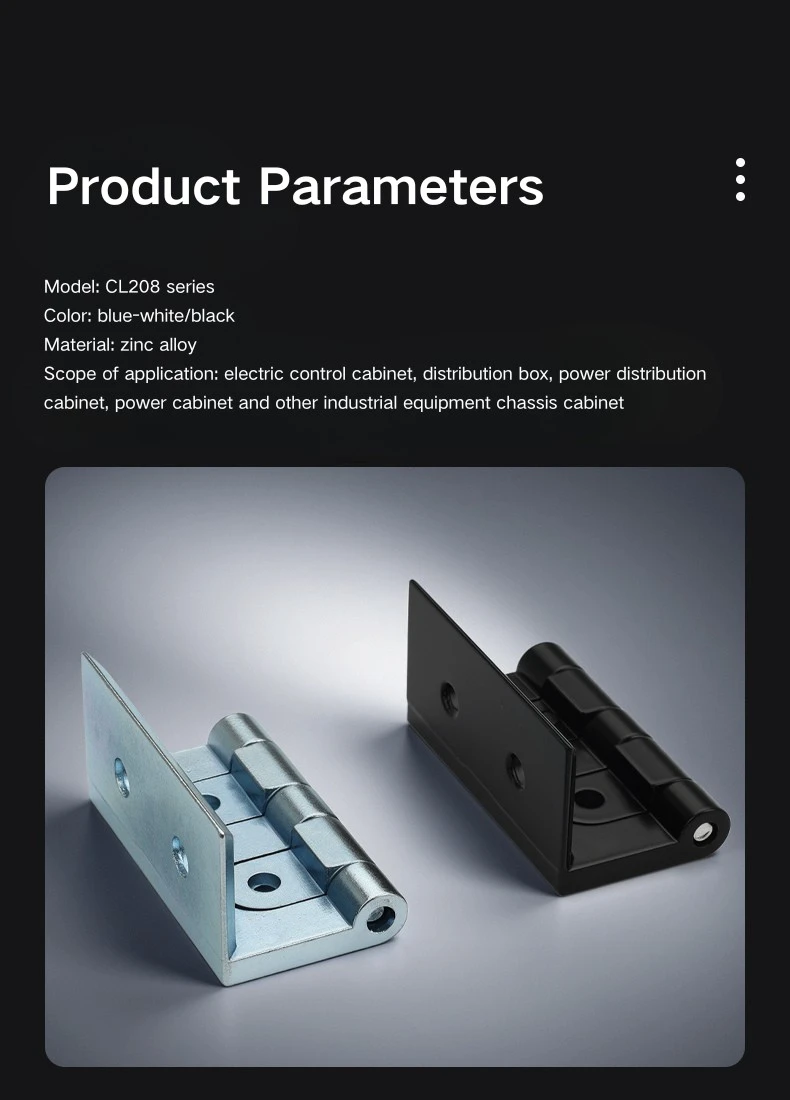

F4: Welche Finish-Optionen sind verfügbar?

Der CL208 ist in einer schwarzen Zinklegierung und einer hochglanzverchromten Zinklegierung erhältlich. Schwarz ist die Standardwahl für dunkle oder pulverbeschichtete Gehäuse; Helles Chrom passt zu helleren oder dekorativen Schrankoberflächen.

F5: Für welche Schranktypen ist der CL208 konzipiert?

Der CL208 ist in erster Linie für Ringhauptschaltschränke konzipiert und wird auch in elektrischen Verteilerkästen, industriellen Schaltschränken und Schaltanlagengehäusen verwendet. Der Öffnungswinkel von 270° ist besonders relevant für RMU-Anwendungen, bei denen eine vollständige Türfreiheit eine funktionelle Anforderung ist.

F6: Ist für die 270°-Türschwenkung ein Freiraum erforderlich?

Ja. Beim Öffnen durchläuft die Tür einen Bogen von R18,5 bis R21,5 mm. Stellen Sie beim Aufstellen des Schranks sicher, dass neben dem Schrank genügend Freiraum vorhanden ist, damit die Tür den gesamten Schwenkvorgang ausführen kann, ohne an angrenzende Strukturen oder Geräte zu stoßen.

F7: Ist der CL208 in Edelstahl erhältlich?

Der CL208 ist derzeit nur in einer Zinklegierung in den Ausführungen Schwarz und Hochglanzchrom erhältlich. Für Schrankscharniere aus Edelstahl sind je nach Anwendung möglicherweise andere Modelle der Yitai Lock-Reihe besser geeignet.
