Quadratisches Scharnier mit versenkten Löchern

Für Großhandelsbestellungen von Schrankscharnieren führt Yitai Lock das quadratische Scharnier mit versenkten Löchern sowohl in CL235-1 als auch in CL235-2, sodass Sie verschiedene Türgrößen abdecken können, ohne den Lieferanten wechseln zu müssen. Der CL235-1 ist mit 64 × 79 mm der größere der beiden, während der CL235-2 mit 54 × 64 mm gut für leichtere oder kleinere Türen geeignet ist. Schrauben sind nicht im Lieferumfang enthalten, können aber separat bestellt werden – normalerweise in Packungen mit 1.000 Stück, kleinere Mengen sind jedoch direkt erhältlich.

Modelloptionen und Abmessungen

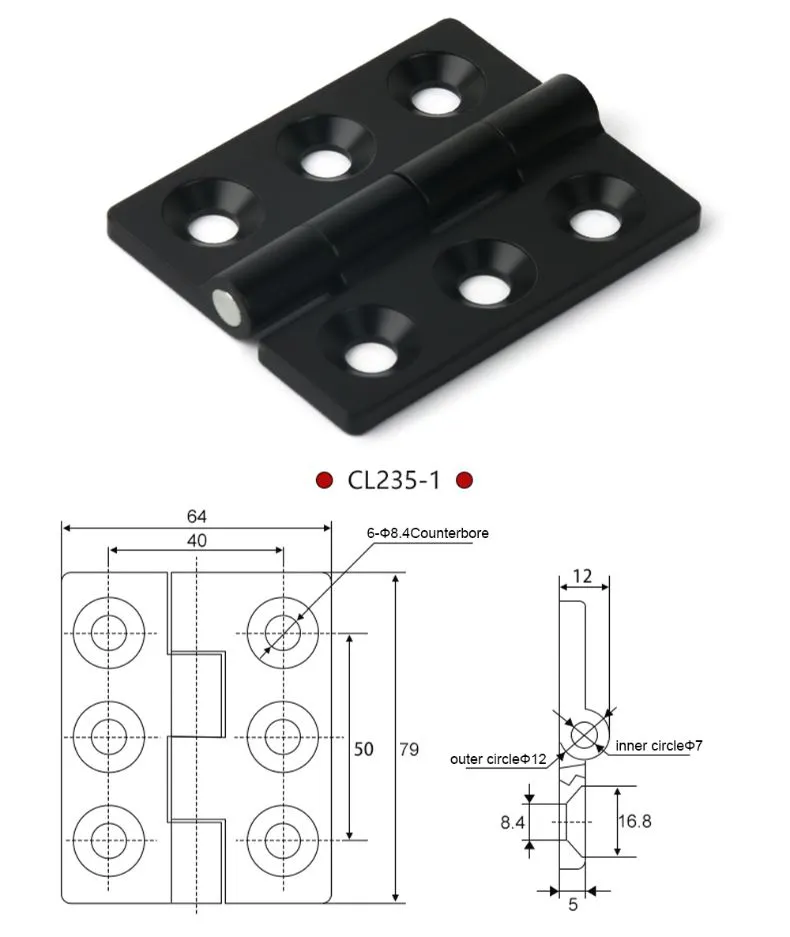

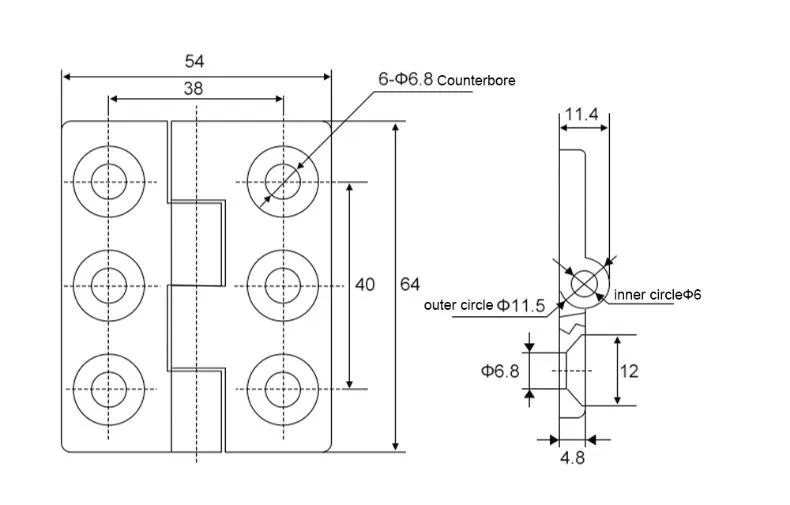

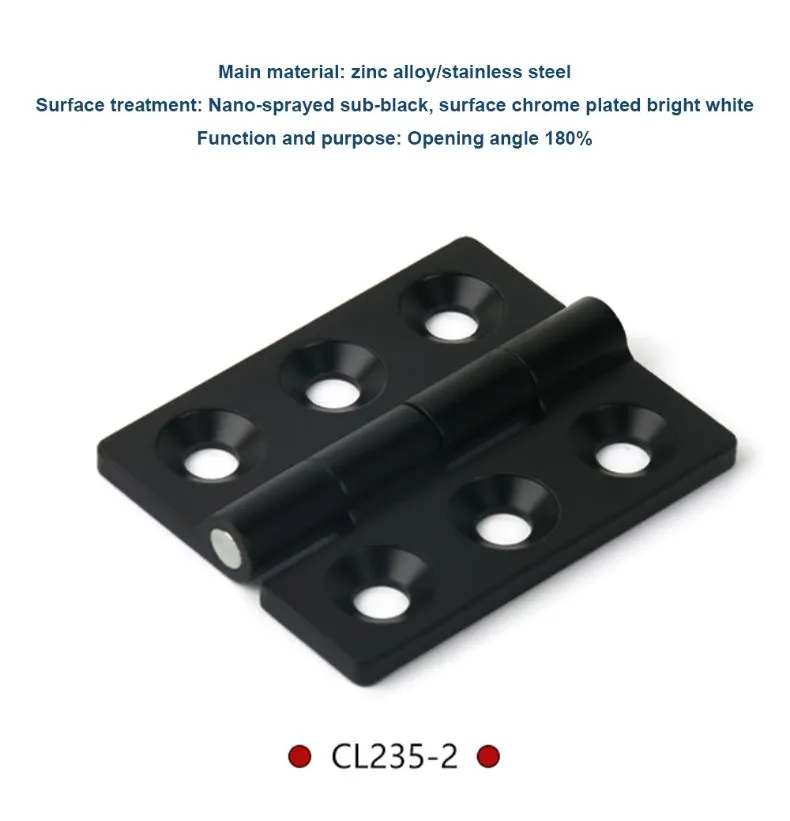

Das quadratische Scharnier mit versenkten Löchern wird in zwei Basismodellen angeboten. Der CL235-1 misst 64 × 79 mm, mit einer Blattstärke von 5 mm aus Zinklegierung und 5,6 mm aus Edelstahl 304. Der CL235-2 ist mit 54 × 64 mm der kleinere der beiden, mit einer Zinklegierungsdicke von 4,8 mm und einer Edelstahldicke von 5,5 mm.

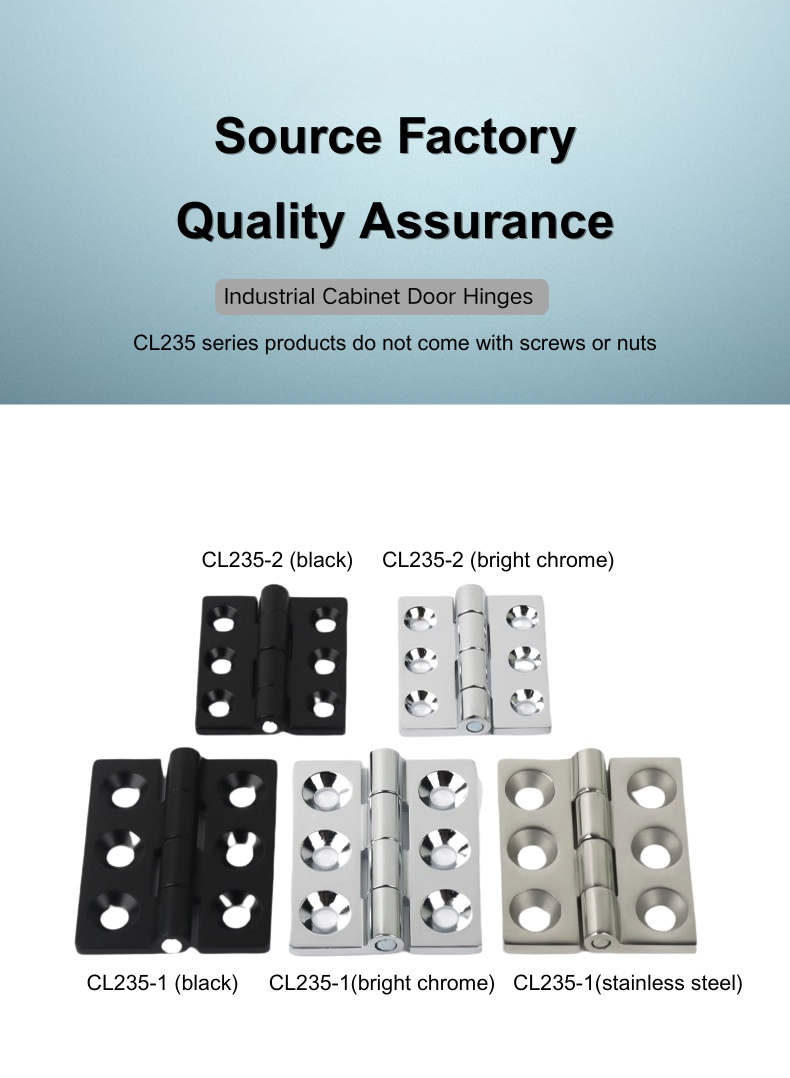

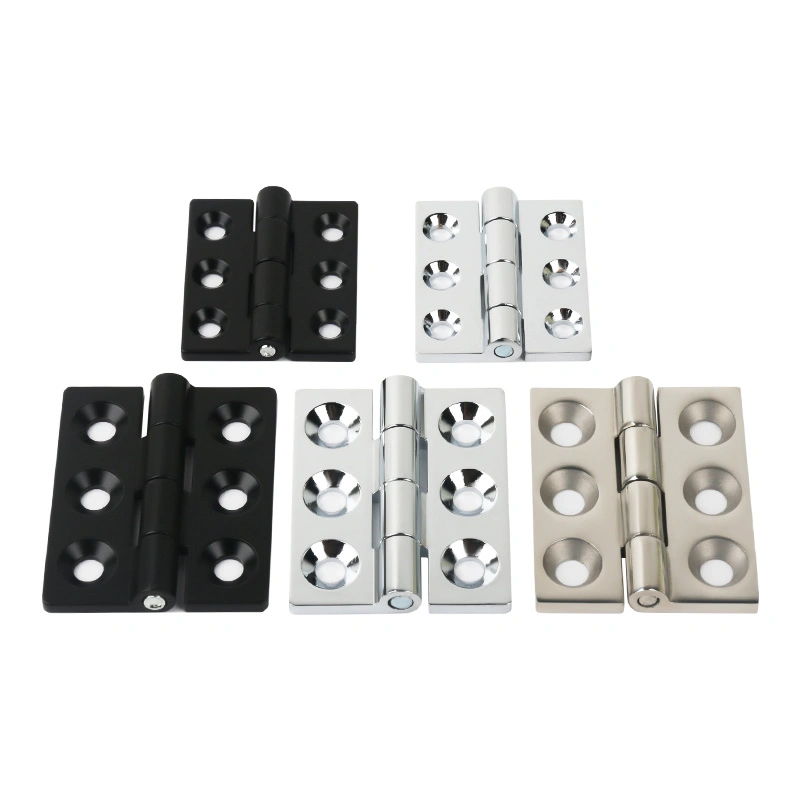

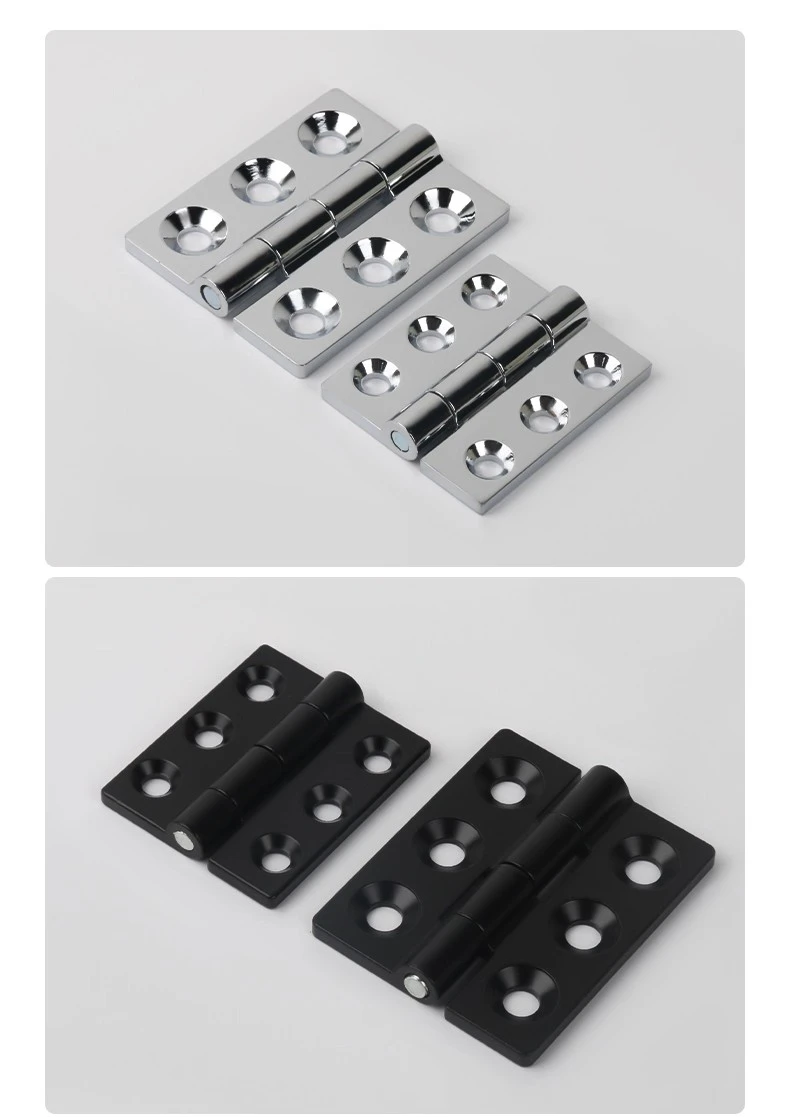

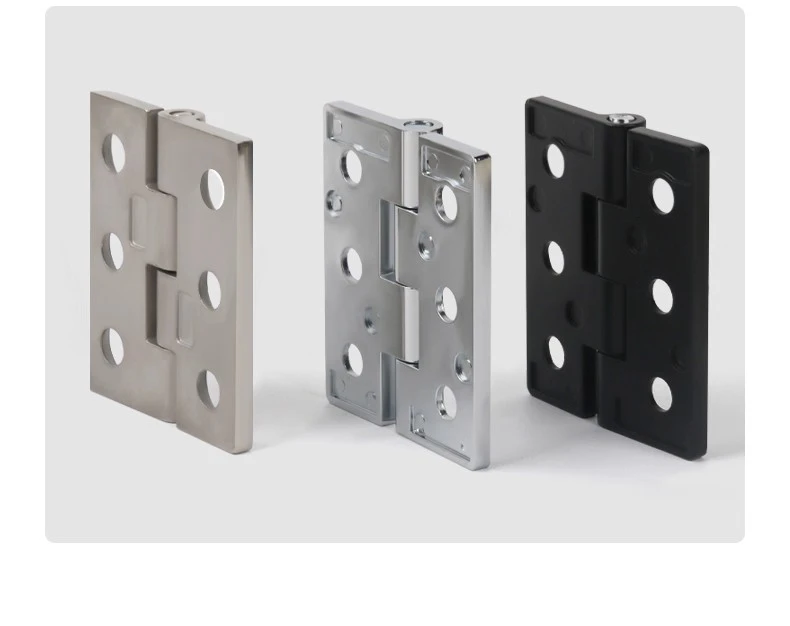

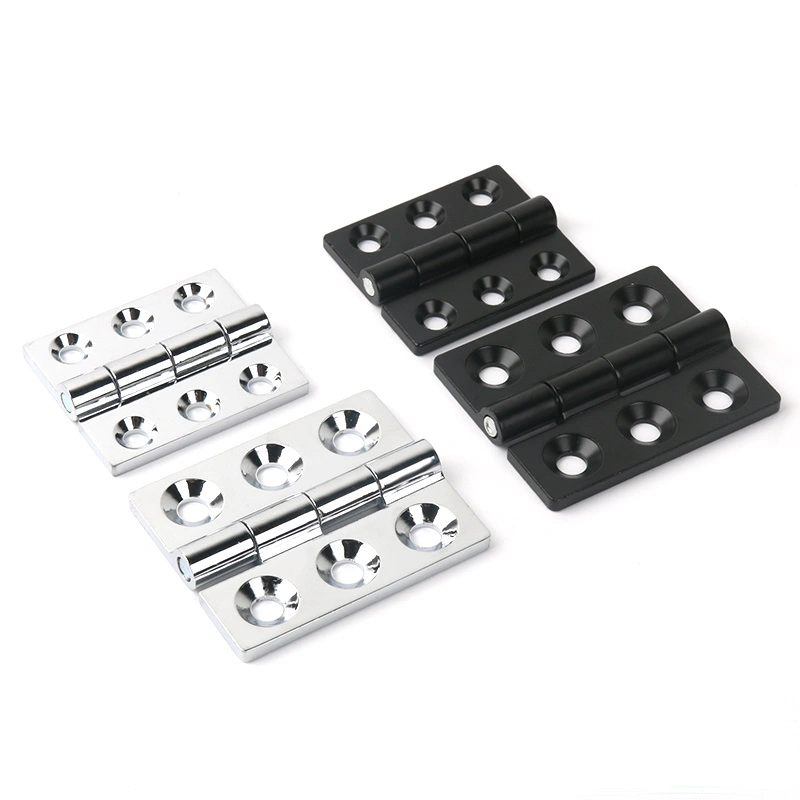

Jedes Modell ist in mehreren Material- und Oberflächenkombinationen erhältlich. Die quadratischen Scharniere mit versenkten Löchern CL235-1 und CL235-2 sind beide in einer schwarzen Zinklegierung und einer hochweißen Zinklegierung erhältlich. Die CL235-1 und CL235-2 sind zusätzlich in gebürstetem Edelstahl erhältlich, sodass es insgesamt sechs Varianten der beiden Modelle gibt. Mit diesem Sortiment können Planer die Scharnieroberfläche an die Schrankoberfläche oder die Betriebsumgebung anpassen.

Spezifikationen für Senkbohrungen

Die versenkten Löcher am Vierkantscharnier mit versenkten Löchern sind so dimensioniert, dass sie zu jedem Modell und Material passen. Beim CL235-1 beträgt der Senkdurchmesser Φ8,5 mm für Zinklegierungsversionen und Φ9,5 mm für Edelstahlversionen. Beim CL235-2 beträgt der Senkerdurchmesser bei beiden Materialtypen Φ6,8 mm.

Bei der Auswahl der Schrauben sollten die Dicke des Türblatts, die Dicke des Scharnierblatts und die Tiefe der Senkung berücksichtigt werden. Das quadratische Scharnier mit versenkten Löchern ist so konzipiert, dass richtig ausgewählte Schrauben bündig oder knapp unter der Flügeloberfläche sitzen. Schrauben sind nicht im Lieferumfang des Scharniers enthalten, können aber separat erworben werden; Standardpackungen sind ab 1.000 Stück erhältlich, kleinere Mengen sind auf Anfrage erhältlich.

Material und Oberflächenbeschaffenheit

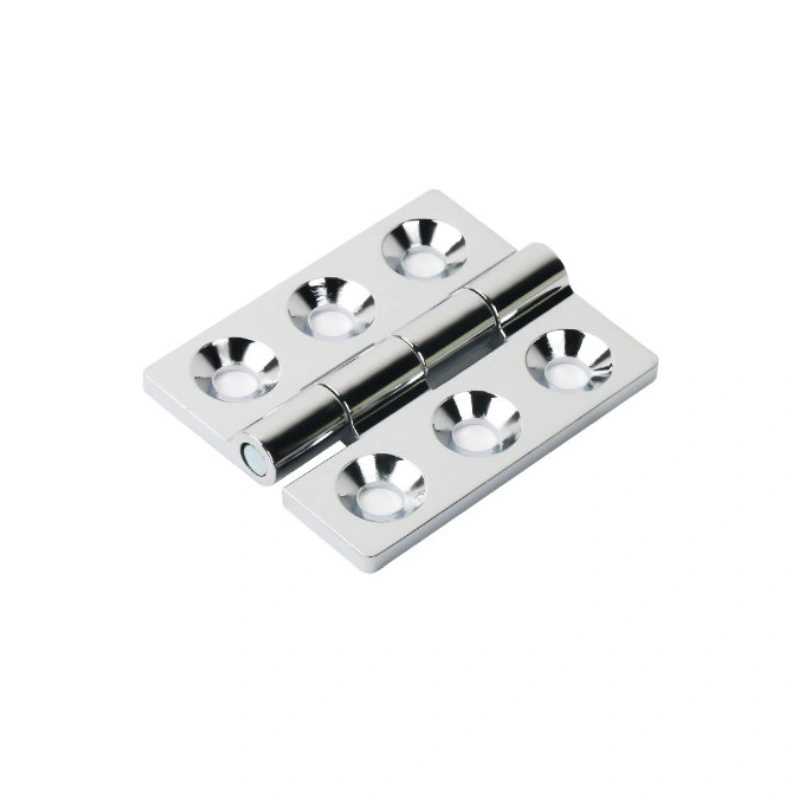

Das quadratische Scharnier mit versenkten Löchern wird im Druckgussverfahren hergestellt, wodurch jedes Blatt über alle Produktionschargen hinweg eine präzise Maßkonsistenz erhält. Versionen aus Zinklegierung sind entweder in glänzendem Schwarz oder strahlendem Weiß erhältlich – beides sind langlebige Beschichtungsoptionen, die sich für Schrankumgebungen im Innenbereich eignen. Die Edelstahlversionen verwenden Material der Güteklasse 304 mit gebürsteter Oberfläche, das eine Korrosionsbeständigkeit bietet, die für Gehäuse in feuchten oder leicht korrosiven Umgebungen geeignet ist.

Es ist erwähnenswert, dass die Edelstahlvariante des Vierkantscharniers mit versenkten Löchern eine etwas größere Flügeldicke aufweist als ihr Äquivalent aus Zinklegierung – 5,6 mm gegenüber 5 mm beim CL235-1 und 5,5 mm gegenüber 4,8 mm beim CL235-2. Dieser Unterschied sollte bei der Berechnung des Türabstands oder der Auswahl der Schraubenlänge für Edelstahlinstallationen berücksichtigt werden.

Anwendungsszenarien

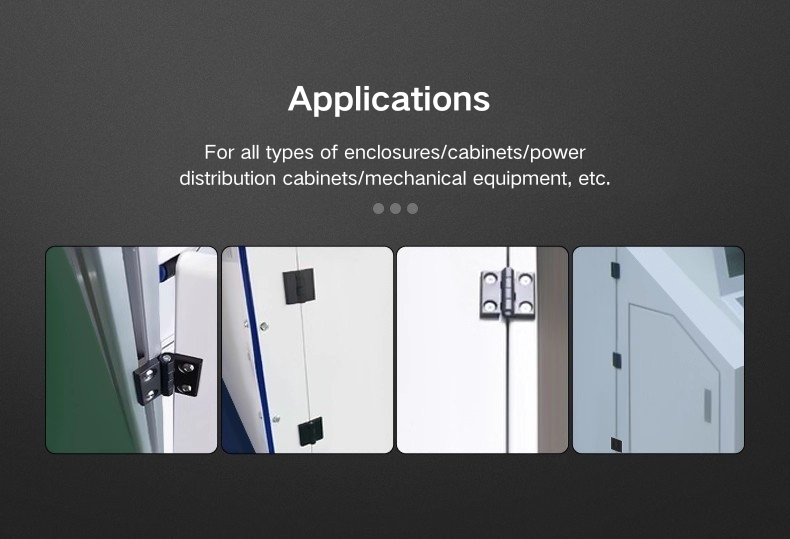

Das quadratische Scharnier mit versenkten Löchern kommt bei vielen verschiedenen Schranktypen zum Einsatz – Verteilerkästen, Schaltanlagengehäuse, Schalttafeln und Schränke mit Aluminiumprofilrahmen sind allesamt gängige Einbaumöglichkeiten. Das quadratische Blatt sitzt flach und bietet eine solide Auflagefläche, die gut an Türen hält, die regelmäßig geöffnet und geschlossen werden oder ein wenig Gewicht tragen müssen.

Das quadratische Scharnier mit versenkten Löchern wird üblicherweise überall dort eingesetzt, wo die Türoberfläche sauber und aufgeräumt bleiben muss. Da die Schrauben bündig sitzen, ragt keine Hardware aus der Oberfläche hervor und könnte sich bei der Wartung an der Verkabelung verfangen oder hängen bleiben. Die Version aus schwarzer Zinklegierung eignet sich eher für dunkle oder pulverbeschichtete Schränke. Gebürsteter Edelstahl wird für Außengehege oder überall dort gewählt, wo Feuchtigkeit eine Rolle spielt.

FAQ

F1: Welche zwei Größen sind für dieses Schrankscharnier verfügbar?

Der CL235-1 misst 64*79 mm und der CL235-2 misst 54*64 mm. Beide sind in Zinklegierung und gebürstetem Edelstahl 304 erhältlich, wobei die Zinklegierungsversionen auch in den Ausführungen Schwarz und Hochweiß angeboten werden.

F2: Welche Finish-Optionen sind verfügbar?

Die Schrankscharniere CL235-1 und CL235-2 sind in schwarzer Zinklegierung, hochweißer Zinklegierung und gebürstetem Edelstahl erhältlich. Im aktuellen Sortiment gibt es keine Spiegel- oder lackierte Edelstahloption.

F3: Sind im Scharnier Schrauben enthalten?

Schrauben sind nicht im Lieferumfang enthalten. Sie werden separat verkauft, typischerweise in Packungen mit 1.000 Stück oder mehr. Für kleinere Mengen können sich Käufer direkt an Yitai Lock wenden, um Preise basierend auf der benötigten Menge anzufragen.

F4: Wie wähle ich die richtige Schraubenlänge aus?

Die Schraubenlänge sollte auf der Grundlage der Dicke Ihres Türpaneels, der Dicke des Scharnierblatts und der Tiefe, in der die Schraube in der Senkung sitzen soll, ausgewählt werden. Der Senkdurchmesser des CL235-1 beträgt Φ8,5 mm für Zinklegierung und Φ9,5 mm für Edelstahl; beim CL235-2 beträgt er für beide Materialarten Φ6,8 mm.

F5: Was ist der Unterschied in der Dicke zwischen Zinklegierungs- und Edelstahlversionen?

Beim CL235-1 ist die Zinklegierungsplatte 5 mm dick und die Edelstahlplatte 5,6 mm. Beim CL235-2 beträgt die Stärke der Zinklegierung 4,8 mm und die Stärke des Edelstahls 5,5 mm. Dieser Dickenunterschied sollte bei der Auswahl der Schraubenlänge und der Berechnung des Türspiels berücksichtigt werden.

F6: Ist dieses Scharnier für Outdoor-Gehäuse geeignet?

Die Version aus gebürstetem Edelstahl 304 eignet sich aufgrund ihrer Korrosionsbeständigkeit für den Einsatz im Freien oder in Umgebungen mit hoher Luftfeuchtigkeit. Zinklegierungsversionen eignen sich besser für Schrankanwendungen im Innenbereich, wo die Feuchtigkeitsbelastung begrenzt ist.

F7: Welcher Herstellungsprozess wird verwendet?

Sowohl die Zinklegierungs- als auch die Edelstahlversion dieses Schrankscharniers werden im Druckgussverfahren hergestellt, was während des gesamten Produktionslaufs für Maßhaltigkeit und saubere Lochgeometrie sorgt.

F8: Kann dieses Scharnier an Schrankrahmen aus Aluminiumprofilen verwendet werden?

Ja. Durch das quadratische Blattdesign und die Anordnung der versenkten Löcher ist dieses Schrankscharnier mit Schranktürbaugruppen aus Aluminiumprofilen kompatibel, vorausgesetzt, die Montagefläche ist ausreichend dick, um die verwendete Schraubenlänge aufzunehmen.
