Dreifach gebogenes Scharnier für Industrieschränke

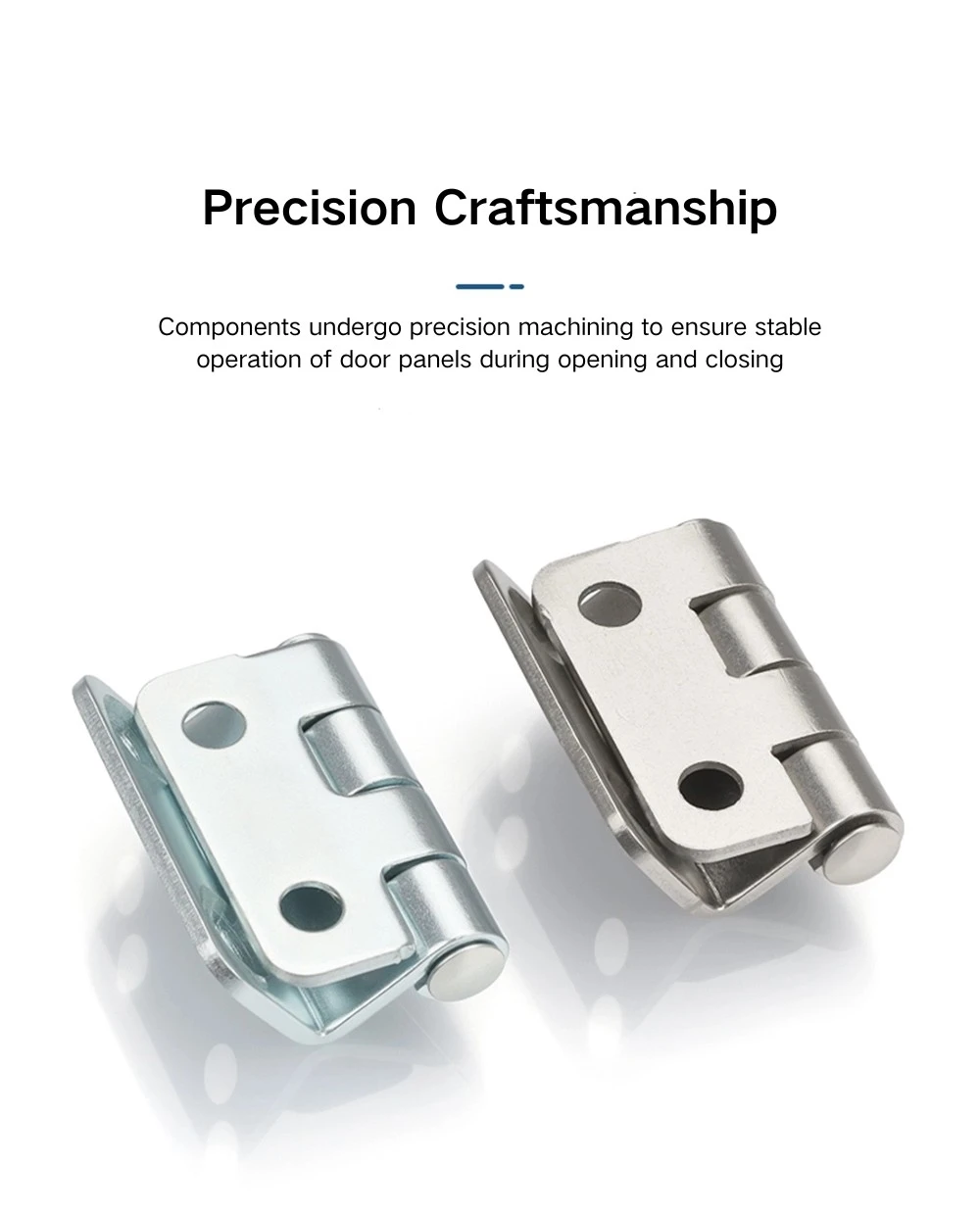

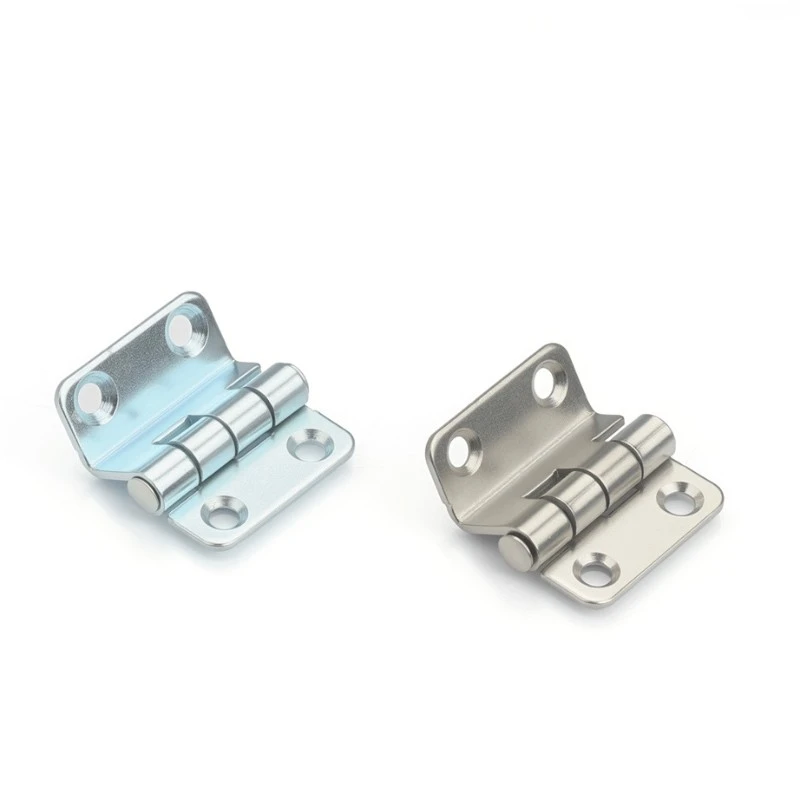

Wer im Großhandel industrielle Schrankscharniere von Yitai Lock bezieht, wird feststellen, dass das Triple-Bend-Scharnier für Industrieschränke CL252 mit 38 × 37 mm nur eine Einheitsgröße hat – kompakt genug für kleinere Schranktüren, bei denen ein Scharnier in Originalgröße fehl am Platz wirken würde. Die dreifach gebogene Form verleiht jedem Flügel ein abgestuftes Profil, wodurch das Scharnier beim Schwingen der Tür die Türkante und die Rahmenlippe freigibt, ohne einzuklemmen. Der Φ5-mm-Zylinder verläuft durch alle drei Gelenke und hält den Drehpunkt bei regelmäßigen Türbewegungen stabil.

Struktur und Abmessungen

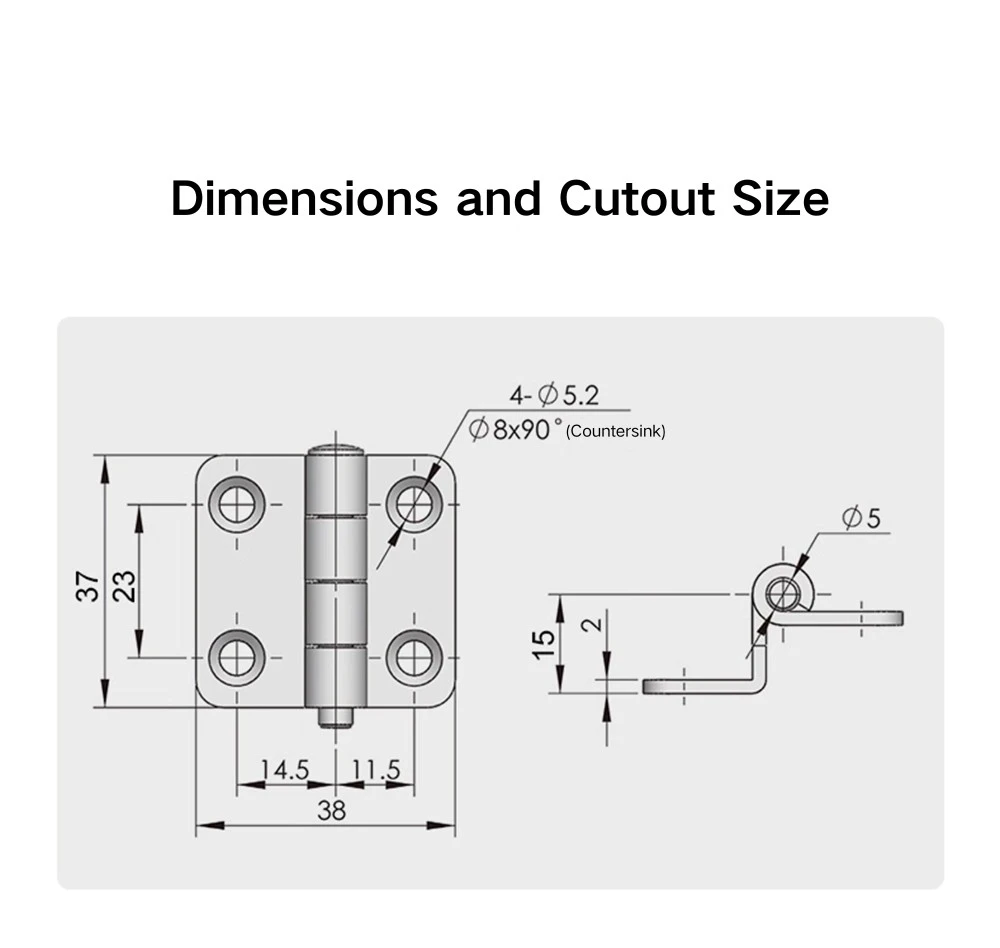

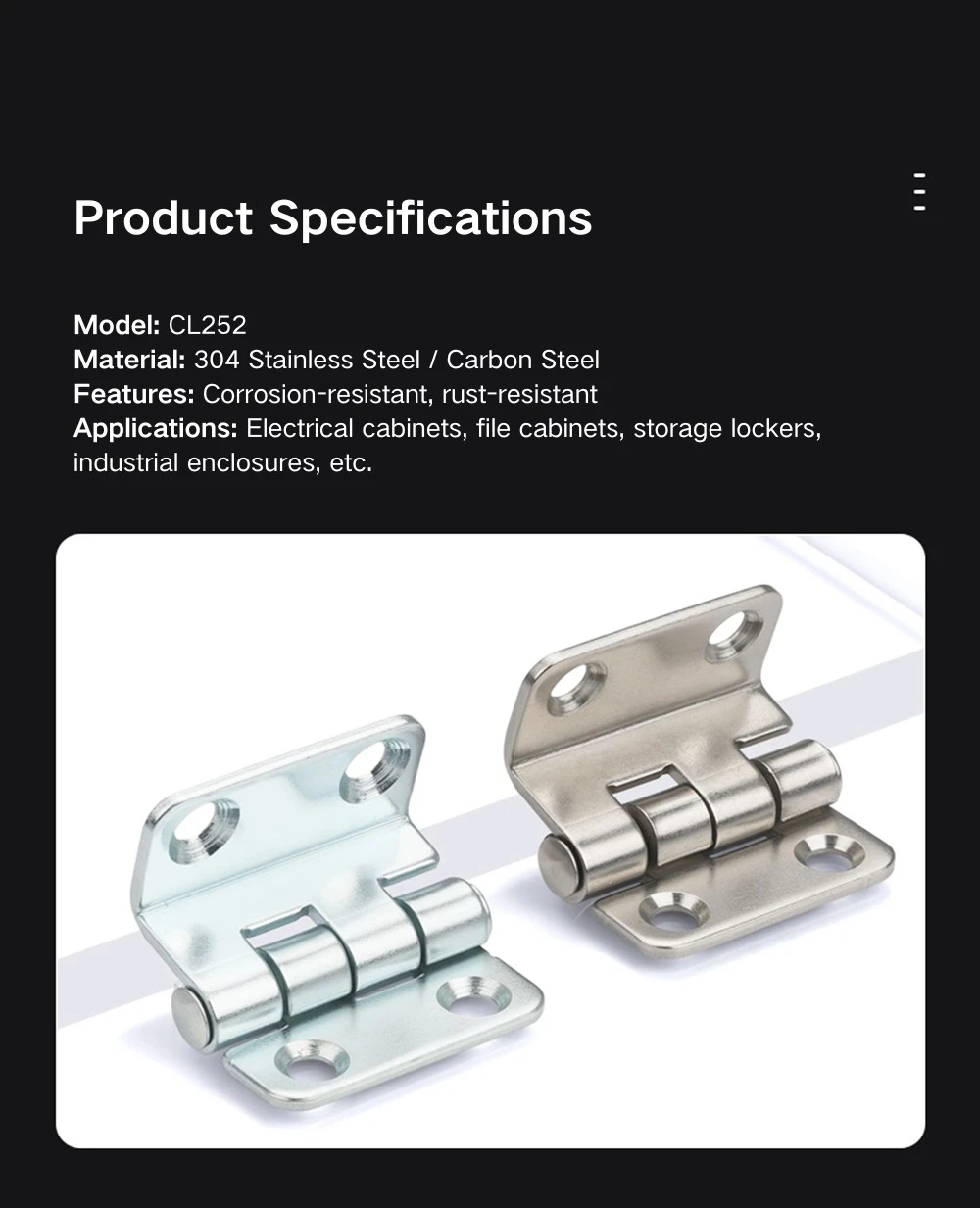

Das Triple-Bend-Scharnier für Industrieschränke ist insgesamt 38 mm breit und 37 mm hoch, mit einer Gelenkspannweite von 23 mm in der Mitte. Die beiden Flügel sind asymmetrisch – der breitere Flügel ist 14,5 mm und der schmalere Flügel 11,5 mm – was bedeutet, dass das Scharnier nicht zwischen Tür und Rahmen umgedreht werden kann, ohne dass die Seiten ausgetauscht werden müssen. Der Laufdurchmesser beträgt Φ5 mm und das Seitenprofil weist eine Gesamthöhe von 15 mm mit einer Stufe von 2 mm an der Biegung auf, was dem Blatt seine versetzte Form verleiht.

Jedes Blatt des Triple-Bend-Scharniers für Industrieschränke verfügt über zwei Befestigungslöcher: Φ5,2 mm Durchmesser mit einer Φ8×90°-Senkung, für insgesamt vier Befestigungspunkte. Durch das versenkte Profil sitzen Flachkopfschrauben bündig mit der Flügeloberfläche, sodass nach der Installation keine Beschläge über der Scharnierfläche hervorstehen. Die Schraubenlänge sollte basierend auf der Türpaneel- und Rahmenstärke am Montageort ausgewählt werden.

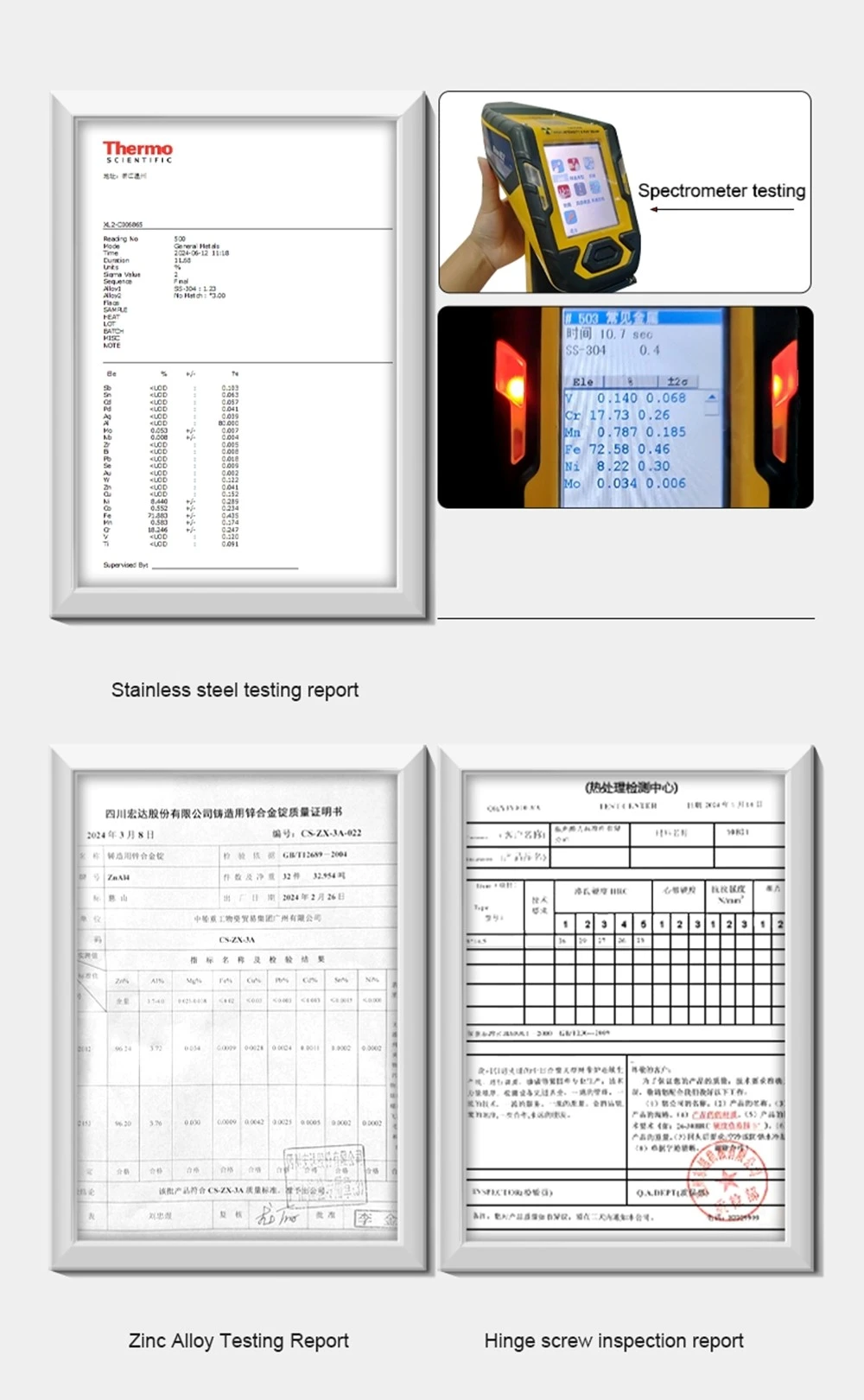

Oberflächenbehandlung und Material

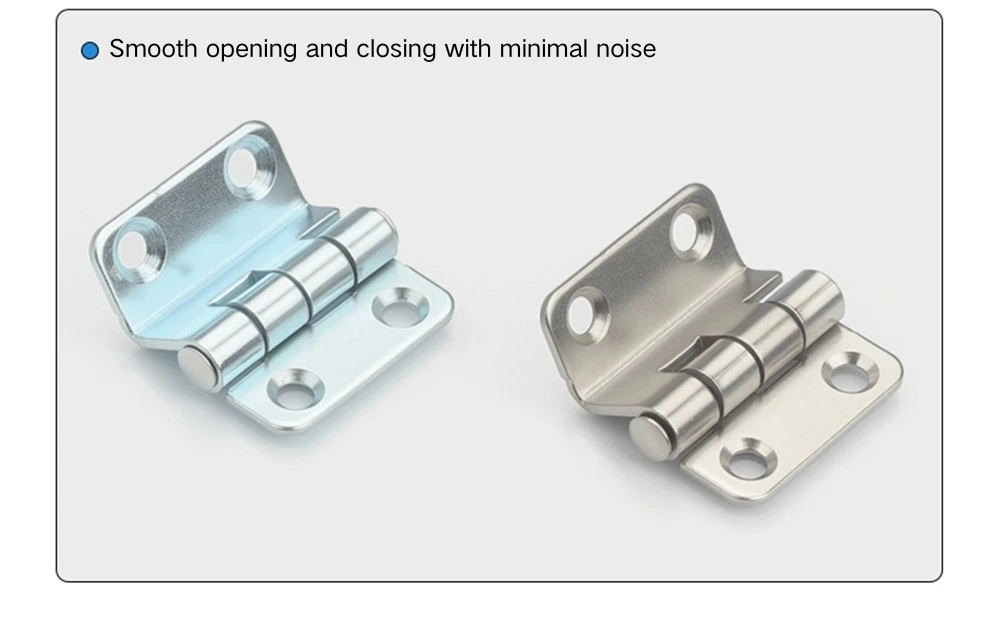

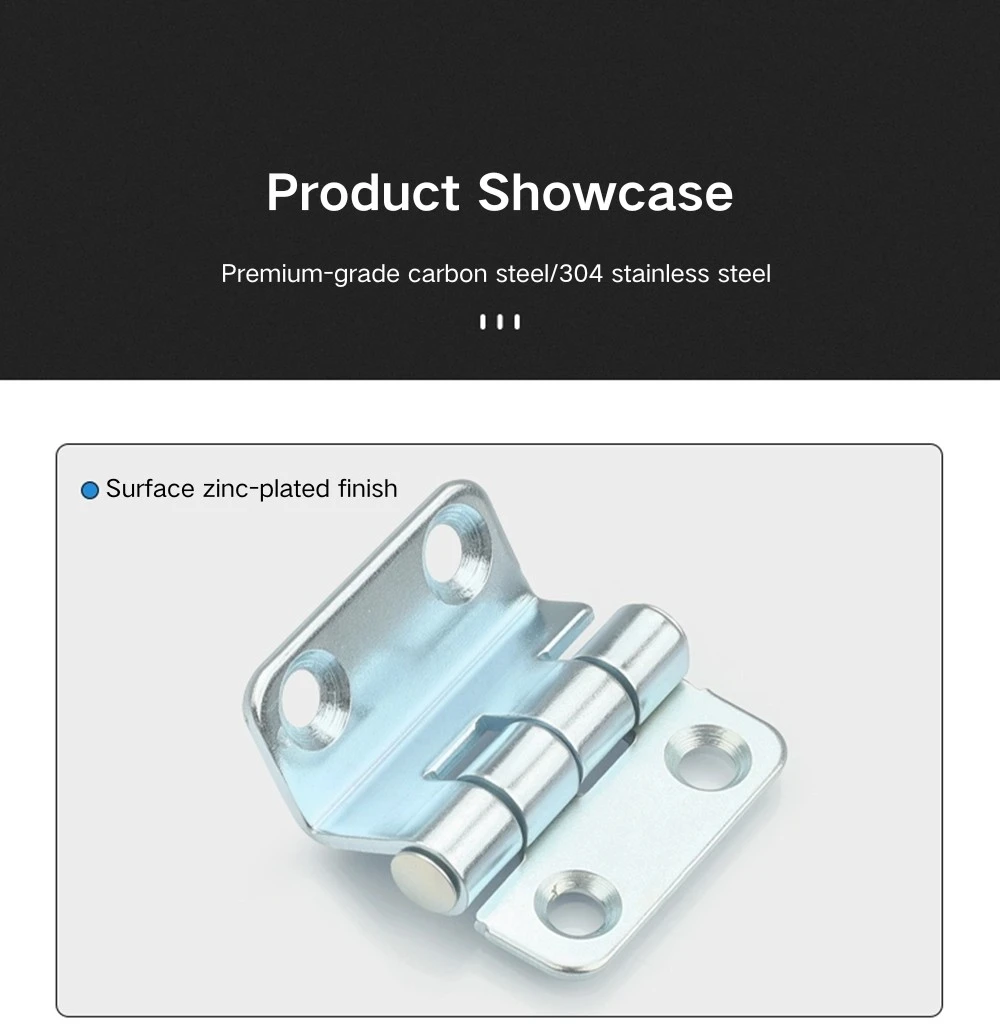

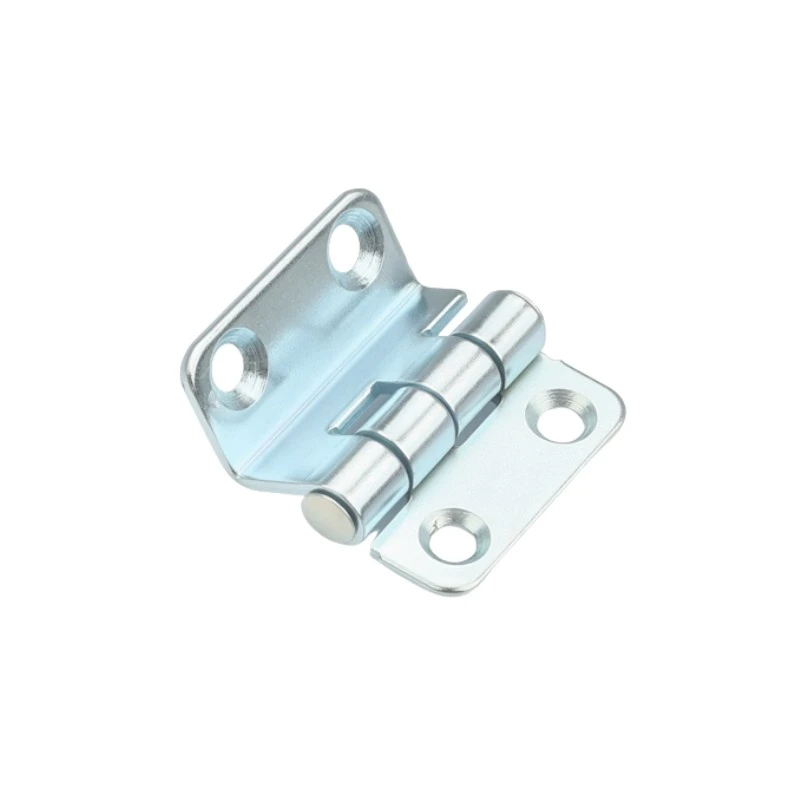

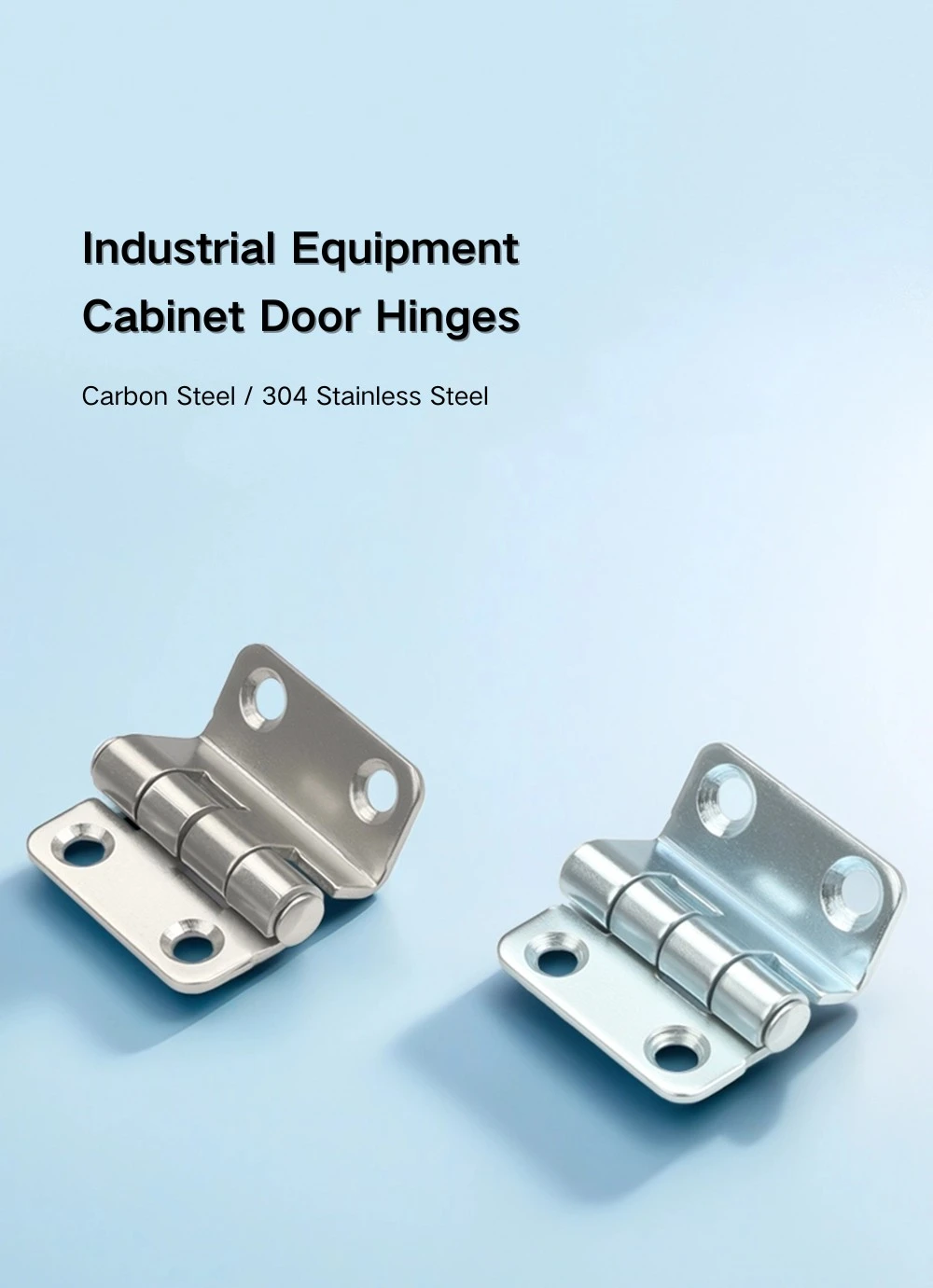

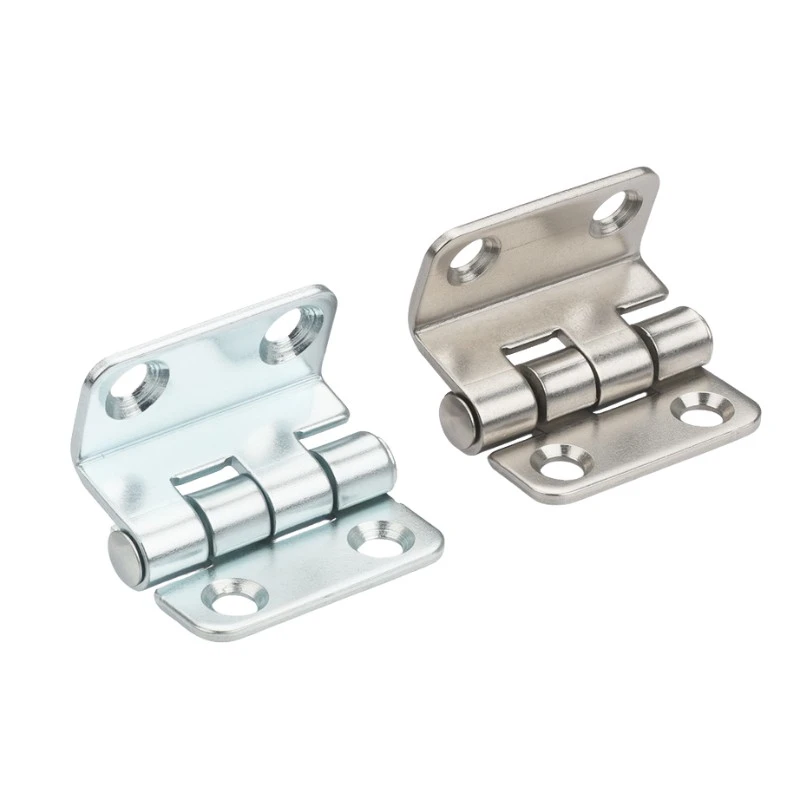

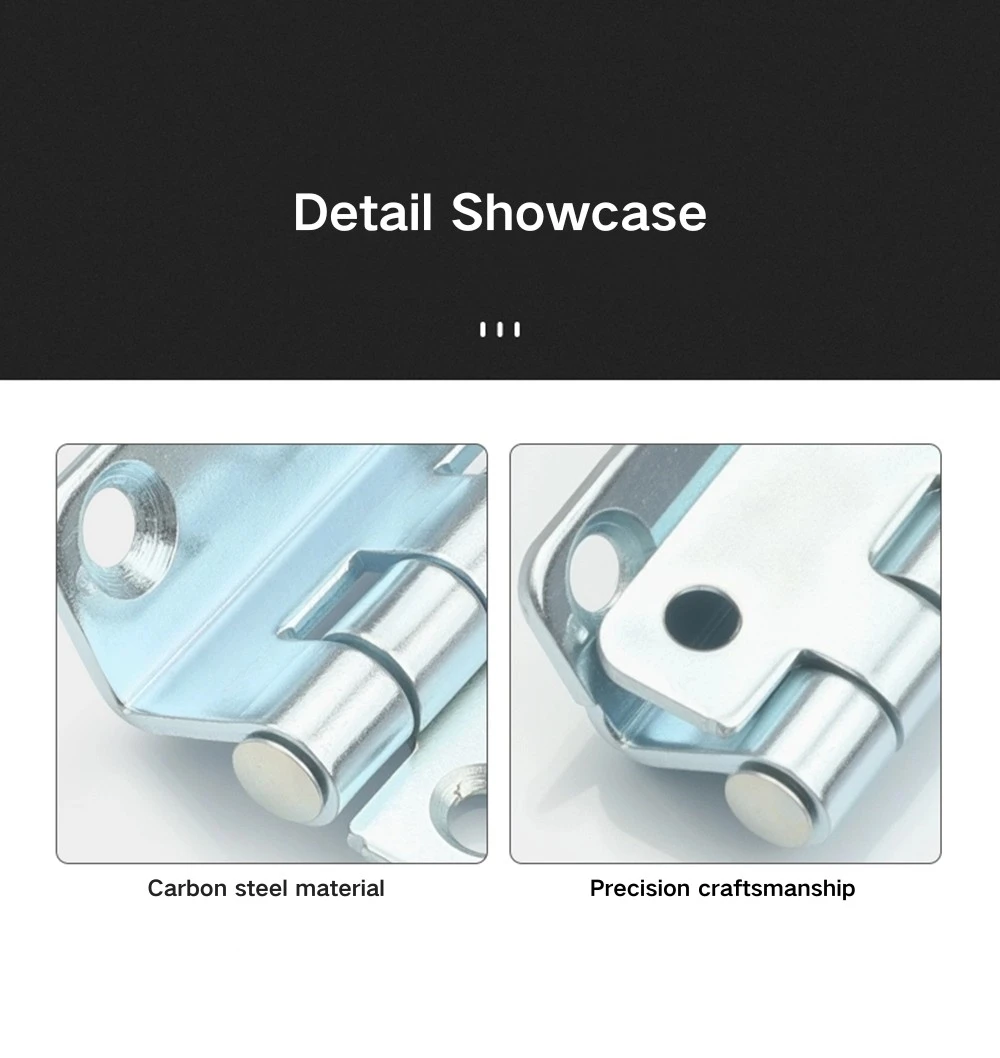

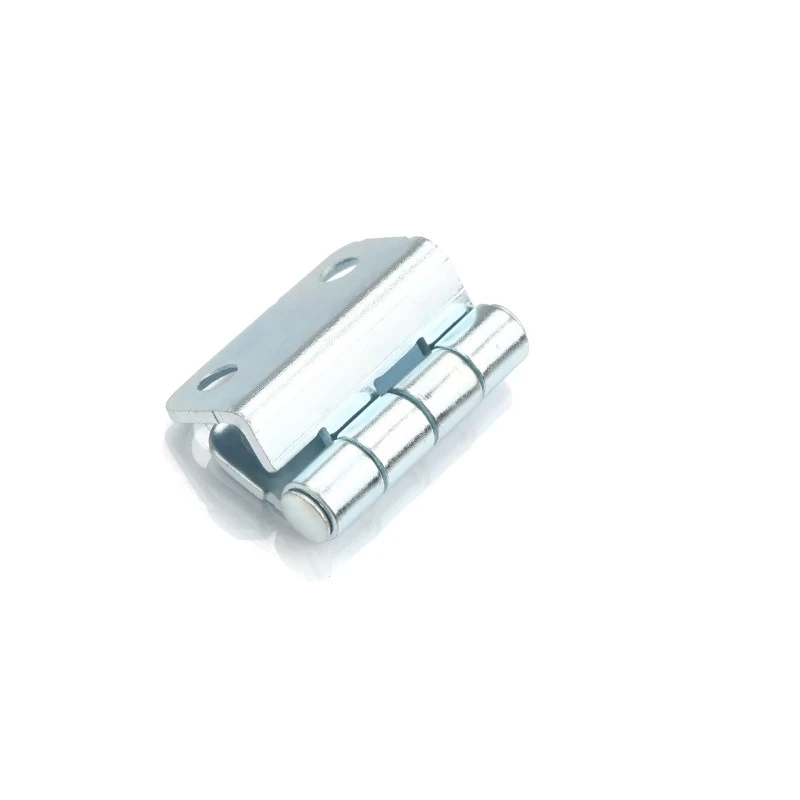

Das Triple-Bend-Scharnier für Industrieschränke ist in zwei Materialoptionen erhältlich. Die Kohlenstoffstahlversion verfügt über eine verzinkte Oberfläche, die Korrosionsschutz für Standard-Innengehäuseumgebungen bietet – Verteilertafeln, Schalttafeln und Geräteschränke in trockenen oder klimatisierten Räumen. Es ist die gebräuchlichere Wahl für allgemeine Industrieschrankanwendungen, bei denen sowohl die Kosten als auch die Korrosionsanforderungen moderat sind.

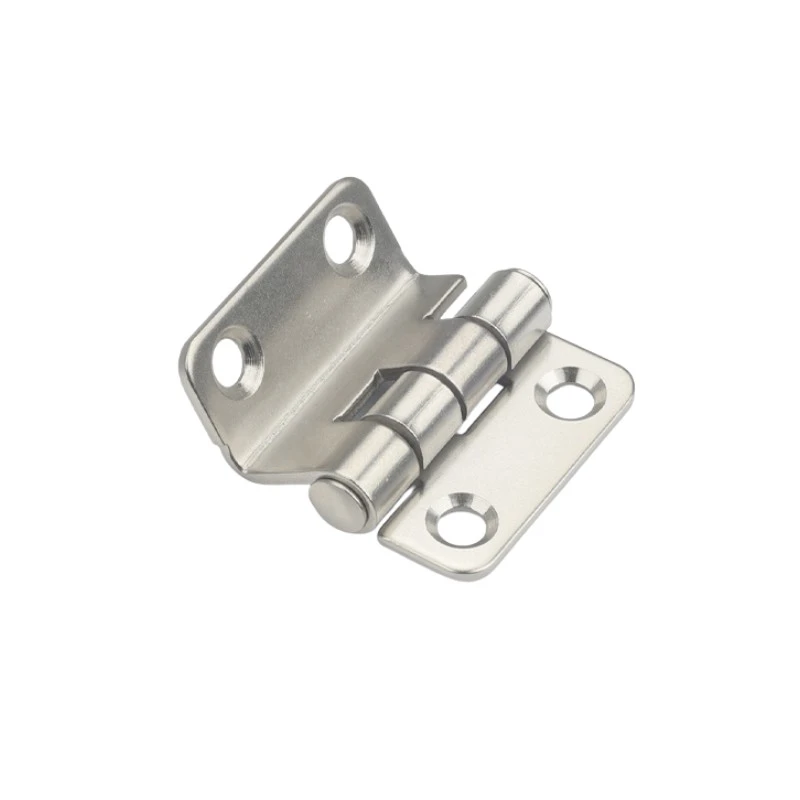

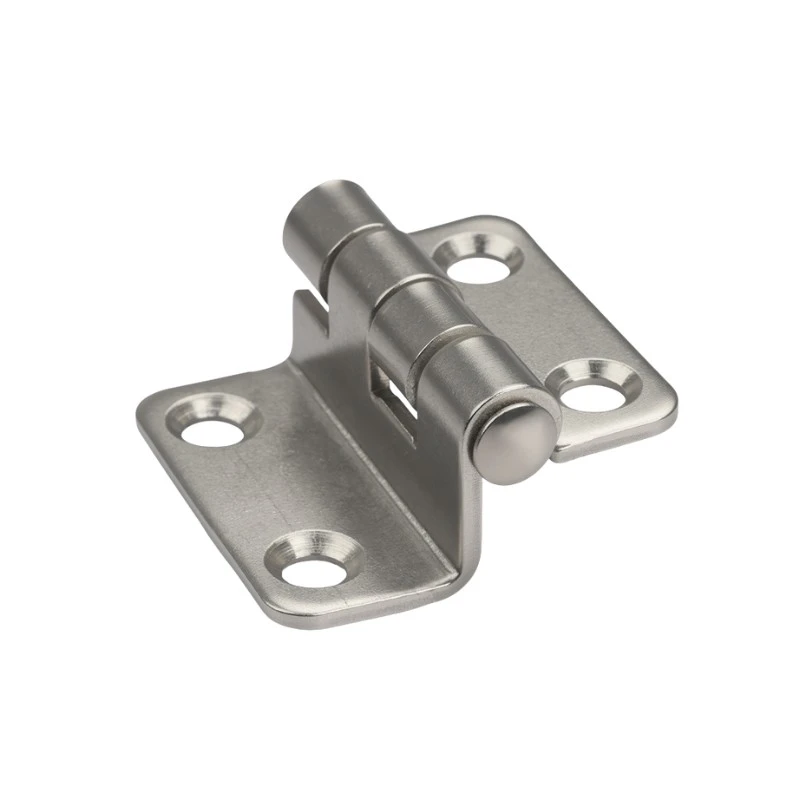

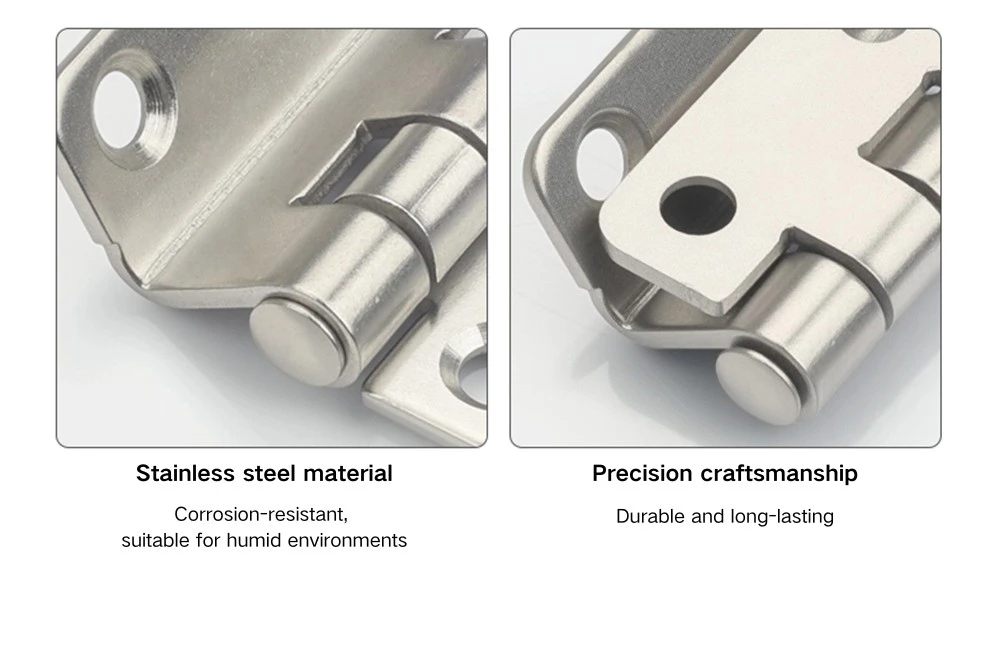

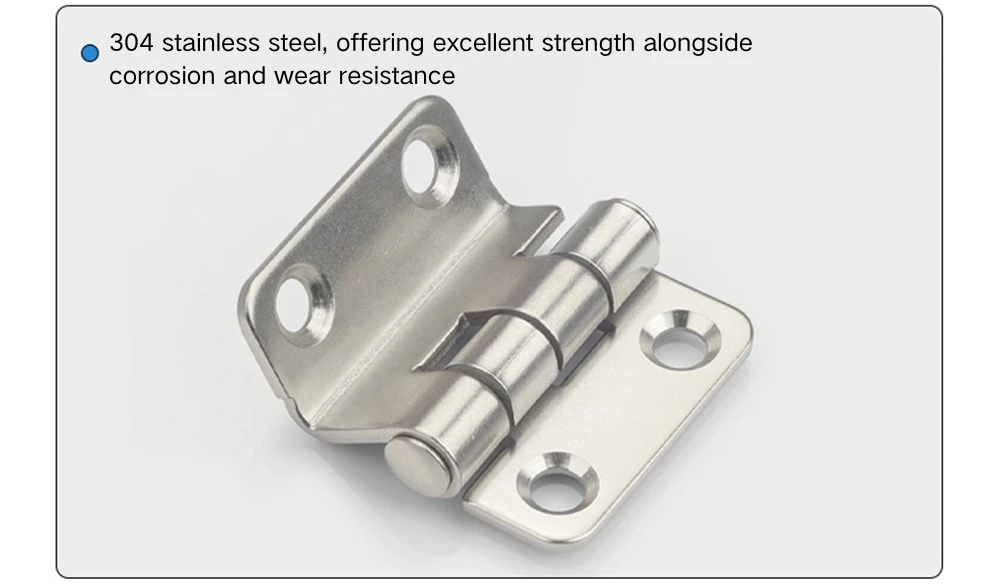

Das dreifach gebogene Scharnier aus Edelstahl 304 für Industrieschränke wird einer Vibrationspolitur unterzogen, die durch Trommeln der Teile zur Entfernung von Graten und scharfen Kanten eine gleichmäßig matte Oberfläche ergibt. Dabei handelt es sich nicht um eine gebürstete oder hochglanzpolierte Oberfläche – das Ergebnis ist ein gleichmäßiges Erscheinungsbild mit geringem Glanz, das für den industriellen Einsatz geeignet ist. Die rostfreie Version ist die richtige Wahl für Gehäuse in feuchten Umgebungen, für Installationen im Freien oder überall dort, wo die Oberfläche aus verzinktem Kohlenstoffstahl nicht lange hält.

Anwendungsszenarien

Das Triple-Bend-Scharnier für Industrieschränke eignet sich praktisch für Türen von Elektroverteilern, Schaltschränken und Schranktüren für Industrieanlagen, bei denen ein kompaktes, verschraubtes Scharnier mit einem Öffnungswinkel von 90° erforderlich ist. Die kleine Stellfläche eignet sich gut für leichtere Schranktüren und Gehäuse, bei denen ein großes Scharnier in keinem Verhältnis zur Türgröße stehen würde.

Durch die reine Schraubenmontage eignet sich das Triple-Bend-Scharnier für Industrieschränke auch für Schrankhersteller, die bei der Fertigung keine Scharniere schweißen – die vier versenkten Befestigungspunkte werden ohne zusätzliche Vorbereitung direkt in die Türverkleidung und den Rahmen eingesetzt. Der Öffnungswinkel von 90° reicht für die meisten Anforderungen an den Zugang zur Schalttafel aus und der bündige Schraubensitz hält die Türoberfläche sauber, sobald das Scharnier montiert ist.

FAQ

F1: Welche Abmessungen hat das CL252-Scharnier?

Der CL252 ist insgesamt 38 mm breit und 37 mm hoch, mit einer Achsschenkelspannweite von 23 mm. Die beiden Blätter sind asymmetrisch – 14,5 mm auf der einen Seite und 11,5 mm auf der anderen. Der Laufdurchmesser beträgt Φ5 mm.

F2: Wie wird der CL252 installiert?

Die Montage erfolgt ausschließlich durch Schraubmontage – kein Schweißen. Jeder Flügel verfügt über zwei Senklöcher mit einem Durchmesser von 5,2 mm (Φ8×90°), wodurch insgesamt vier Befestigungspunkte entstehen. Flachkopfschrauben schließen nach der Montage bündig mit der Flügeloberfläche ab.

F3: Welche Materialien sind verfügbar?

Der CL252 ist aus verzinktem Kohlenstoffstahl und Edelstahl 304 mit einer Vibrationspolieroberfläche erhältlich. Kohlenstoffstahl eignet sich für trockene Innenräume; Edelstahl ist die bessere Wahl für Feucht- oder Außengehäuseanwendungen.

F4: Was ist Vibrationspolieren?

Beim Vibrationspolieren handelt es sich um einen Trommelprozess, der Grate und scharfe Kanten von der Teileoberfläche entfernt und eine gleichmäßige, matte Oberfläche mit geringem Glanz hinterlässt. Es handelt sich nicht um eine gebürstete oder spiegelnde Oberfläche. Bei der Edelstahlversion CL252 sorgt es für ein einheitliches industrielles Erscheinungsbild ohne reflektierende oder gerichtete Oberflächenmarkierungen.

F5: Sind die beiden Flügel zwischen Tür und Rahmen austauschbar?

Nein – die Blätter sind asymmetrisch (14,5 mm und 11,5 mm), sodass die breiteren und schmaleren Seiten fixiert sind. Stellen Sie vor dem Bohren oder Befestigen sicher, dass das Scharnier mit dem richtigen Flügel am Türblatt und am Rahmen ausgerichtet ist.

F6: Für welche Schranktypen ist der CL252 geeignet?

Das industrielle Schrankscharnier CL252 wird an Türen von Elektroverteilertafeln, Schaltanlagengehäusen, Schaltschranktüren und allgemeinen Industrieanlagenschränken verwendet – insbesondere dort, wo ein kompaktes, verschraubtes Scharnier bevorzugt wird und ein Öffnungswinkel von 90° ausreicht.
