Wie wählen Sie den richtigen Belüftungsfilter für einen Schaltschrank oder ein Industriegehäuse aus?

Hitze ist eine der einfacheren Möglichkeiten, die Lebensdauer elektrischer Komponenten in einem Schrank zu verkürzen. ABelüftungsfilterEin Satz, der richtig passt, effektiv filtert und zur Installationsumgebung passt, trägt wesentlich dazu bei, dass alles ohne Probleme läuft. Yitailock produziert ein komplettes Sortiment an Schranklüftungsfenstern aus ABS-Kunststoff in verschiedenen Größen und Konfigurationen – hier erfahren Sie, was Sie wissen sollten, bevor Sie sich für eines entscheiden.

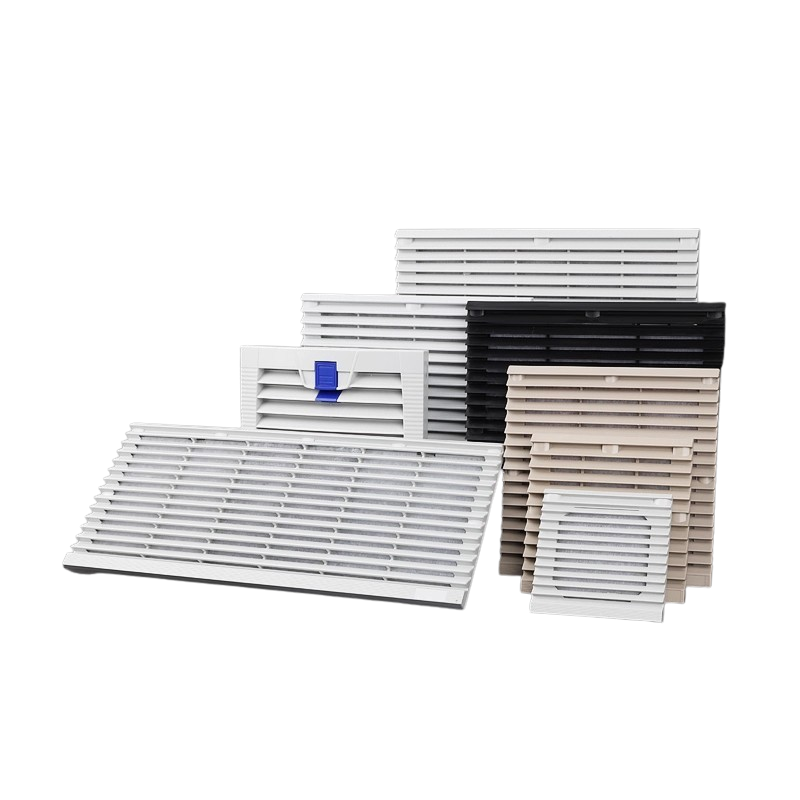

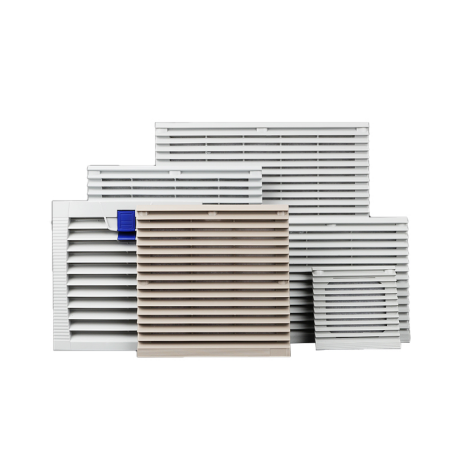

Die XT-Serie – gefilterte Belüftung für Elektrogehäuse

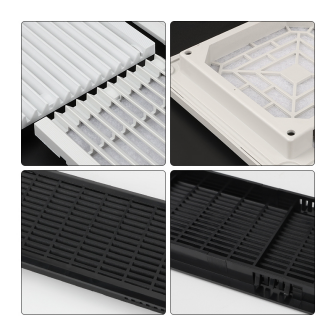

Die XT-Serie deckt quadratisch abBelüftungsfilterSets von XT801 bis XT807, jedes mit einem geschlitzten ABS-Gitter auf der Außenseite und einem G3-Polymer-Filterpad auf der Innenseite. Das Filterpad fängt Staub und Schmutz auf, bevor er die Komponenten im Inneren des Gehäuses erreicht. Dies ist der entscheidende Unterschied zu einem einfachen Lüftungsgitter.

Die Größen reichen vom kompakten XT801 (107 x 107 mm außen, 81 x 81 mm Ausschnitt) bis zum XT806 (322 x 322 mm außen, 280 x 280 mm Ausschnitt) und dem rechteckigen XT807 (420 x 180 mm außen, 389 x 149 mm Ausschnitt). Die am häufigsten angegebenen Größen sind in der Regel die mittleren Größen XT803 bis XT805, die in die standardmäßigen Schalttafelausschnitte der meisten Verteilerschränke und Steuergehäuse passen.

Die Farben sind RAL 7035 (hellgrau – der Standard für die meisten Industriegehäuse), RAL 7032 (ein wärmeres Kieselgrau) und Schwarz für bestimmte Installationen.

Normaler Typ vs. hoher Stil

Für die Modelle XT804 und XT805 stehen zwei Profilhöhen zur Verfügung. Der normale Typ sitzt näher an der Paneloberfläche und eignet sich für Standardinstallationen, bei denen die Schrankwandstärke im typischen Bereich liegt. Die hohe Ausführung verfügt über ein tieferes Gehäuse, das für dickere Paneelwände oder Installationen geeignet ist, bei denen zusätzlicher Abstand zwischen dem Gitter und dem dahinter liegenden Lüfter erforderlich ist. Die Bilder zwei und drei zeigen jeweils den internen Aufbau – der normale Typ verwendet eine M4-Schraubbefestigung an einem einzigen Punkt, während der hohe Typ zwei M4-Befestigungspunkte für einen sichereren Sitz auf tieferen Platten verwendet.

Optionen für Klebedichtungen

Die meisten XT-Modelle sind mit oder ohne Klebepunktdichtung erhältlich – dem schwarzen Dichtungsstreifen, der um den Umfang des Filterrahmens verläuft. Für Gehäuse, die eine gewisse Staubabdichtung rund um das Lüftungsfenster selbst benötigen, ist die Dichtungsversion eine Angabe wert. Beim Einbau des Gitters drückt es gegen die Plattenoberfläche und verkleinert so den Spalt zwischen Rahmen und Ausschnittkante. Für Standard-Innenschränke, bei denen der Schutz vor eindringendem Material rund um das Gitter keine Rolle spielt, ist die nicht klebende Version die einfachere und kostengünstigere Wahl.

Einige XT804- und XT805-Modelle sind auch mit einer Schnappbefestigung anstelle von Schrauben erhältlich, was den Filterausbau und -austausch bei der Wartung beschleunigt.

Einfache Lüftungsgitter

Für Anwendungen, bei denen keine Filterung erforderlich ist – nur passiver Luftstrom – sind einfache Lüftungsgitter in drei Größen erhältlich: 78 × 200 mm, 78 × 456 mm und 80 × 461 mm. Diese verfügen über kein Filterpad im Inneren und eignen sich daher für Gehäuse, in denen das Eindringen von Staub kein Problem darstellt, der Luftstrom aber dennoch über das Panel gesteuert werden muss.

Den Richtigen wählen

Die Größe ist die erste Entscheidung – passen Sie die Außenmaße an den verfügbaren Plattenraum an und bestätigen Sie die Ausschnittgröße vor der Bestellung. Danach kommt es bei der Wahl zwischen der XT-Serie mit Filter und dem einfachen Gitter darauf an, ob Staubschutz erforderlich ist. Innerhalb der XT-Serie lohnt sich die Hinzufügung der Klebedichtung für jede Installation, bei der das Lüftungsfenster des Schranks bündig abschließen und gegen die Platte abdichten muss. Der Stil „Normal“ vs. „Hoch“ ergibt sich aus den Anforderungen an die Plattendicke und den Lüfterabstand.
