Welcher Kniehebelverschluss ist der richtige für Ihre Anwendung – und wie wählen Sie zwischen acht Modellen?

Aussehen der Knebelverschlüsseeinfach, aber es gibt mehr Variationen innerhalb des Sortiments, als die meisten Leute erwarten. Yitailock produziert acht Schnallenverschlussmodelle dieser Serie – die J100-Reihe – die alles von kompakten Gehäuseverschlüssen bis hin zu robusten Industriebefestigungen abdeckt. Jedes Modell ist in vernickeltem Eisen, 201-Edelstahl und 304-Edelstahl erhältlich, und drei Modelle verfügen über eine Öffnung für ein Vorhängeschloss für zusätzliche Sicherheit. So navigieren Sie durch den Bereich.

Wofür diese Riegel verwendet werden

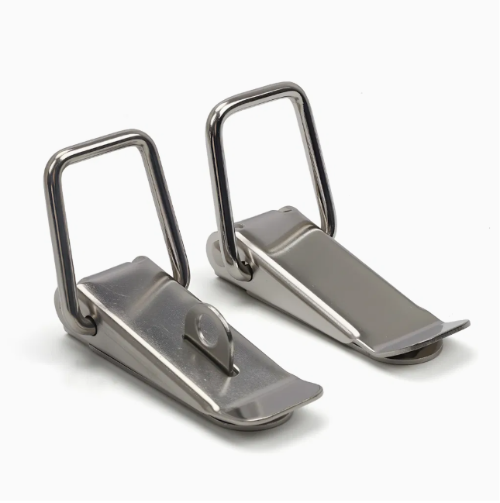

Kippverschlüsse dieser Art werden häufig für Koffer, Werkzeugkästen, Gerätegehäuse, Anschlusskästen und Industrieschranktüren verwendet, bei denen ein schneller, werkzeugloser Verschluss erforderlich ist. Die federbelastete Schlaufe wird über einen Halter eingehakt und rastet ein – zum Öffnen durch Anheben des Hebels und zum Schließen durch erneutes Herunterdrücken. Es handelt sich um einen unkomplizierten Mechanismus, der Vibrationen und wiederholtem Gebrauch zuverlässig standhält, weshalb er sich in so vielen verschiedenen Anwendungen bewährt.

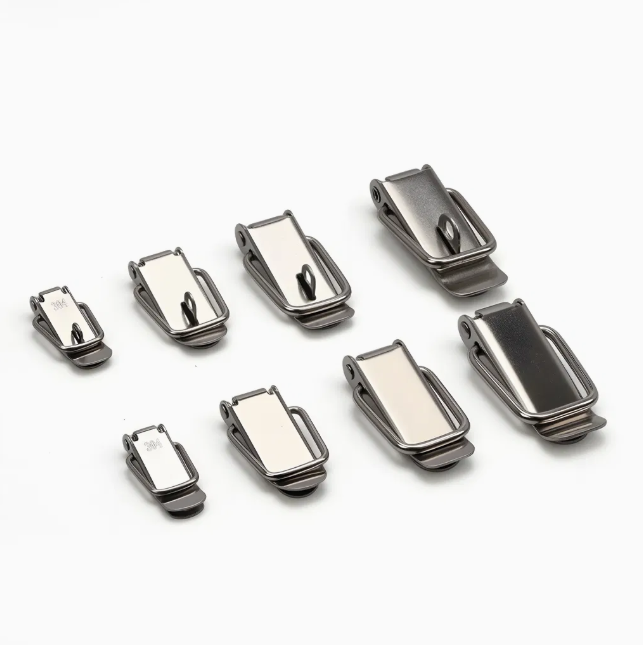

Die acht Modelle und ihre Dimensionen

Das Sortiment reicht von kompakt bis hochbelastbar, wobei jedes Modell für unterschiedliche Türgewichte und Rahmenkonfigurationen ausgelegt ist:

J105 – 75,6 × 26,7 mm Gehäuse, Halterhöhe 59 mm, 4 × M4-Befestigungslöcher

J106 – 75×27 mm Gehäuse, Halterhöhe 59 mm, 4×M4 Befestigungslöcher

J103 – 90,6×31,5 mm Gehäuse, Halterhöhe 75,5 mm, 5×M4 Befestigungslöcher

J104 – 90,6 × 31,6 mm Gehäuse, Haltehöhe 75,8 mm, 5 × M4-Befestigungslöcher (Loch für Vorhängeschloss im Lieferumfang enthalten)

J101 – 111×39 mm Gehäuse, Halterhöhe 89,7 mm, 4×M5 Befestigungslöcher

J102 – 130×37,8 mm Gehäuse, Haltehöhe 105,5 mm, 4×M5 Montagelöcher (Loch für Vorhängeschloss im Lieferumfang enthalten)

J001 – 126,5 × 39 mm Gehäuse, Haltehöhe 105 mm, 4 × M5-Befestigungslöcher (Loch für Vorhängeschloss im Lieferumfang enthalten)

Die kleineren Modelle – J105 und J106 – eignen sich für leichtere Panels und kompakte Gehäuse. Die Mittelklassemodelle J103 und J104 decken die meisten Standard-Industrieschrankanwendungen ab. Die größeren Modelle J101, J102 und J001 sind für schwerere Türen oder Fälle konzipiert, in denen mehr Klemmkraft und ein größerer Schließereingriff erforderlich sind.

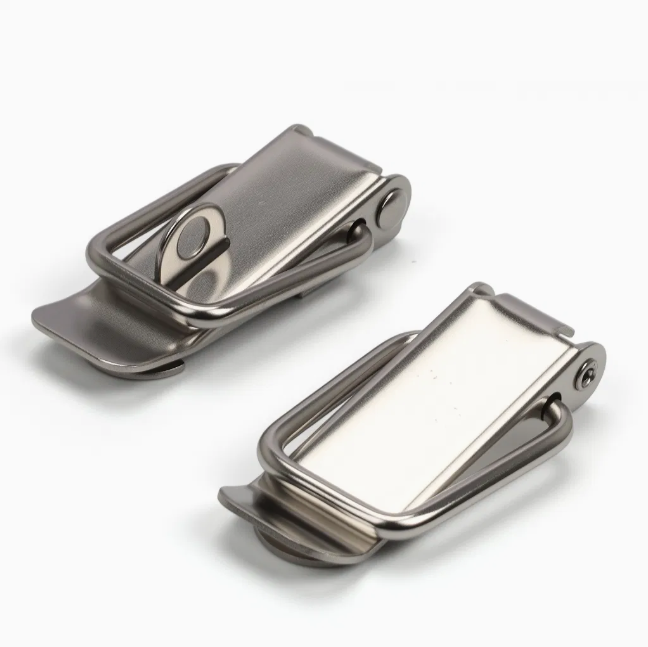

Modelle mit Loch für Vorhängeschloss

Die Modelle J104, J102 und J001 verfügen über eine Öffnung für ein Vorhängeschloss im Schlosskörper. Dadurch kann ein Vorhängeschloss bei geschlossenem Riegel durch die Schlaufe geführt werden und verhindert so ein Öffnen ohne Schlüssel. Dies ist nützlich für Außengehäuse, Baukästen oder alle Anwendungen, bei denen das Riegelschloss gleichzeitig als Zugangskontrollpunkt und nicht nur als Schließmechanismus dienen muss.

Materialauswahl

Alle acht Modelle sind in drei Materialoptionen erhältlich:

Vernickeltes Eisen ist die kostengünstige Wahl für Innenanwendungen in trockenen, stabilen Umgebungen. Die Vernickelung sorgt für eine grundlegende Korrosionsbeständigkeit, ist jedoch nicht für eine längere Einwirkung von Feuchtigkeit geeignet.

Edelstahl 201 liegt dazwischen – bessere Korrosionsbeständigkeit als vernickeltes Eisen, ohne den Preis von 304. Er eignet sich gut für Gehäuse in leicht feuchten Umgebungen oder halb im Freien, wo kein vollständiger Schutz in Marinequalität erforderlich ist.

Edelstahl 304 ist die langlebigste Option und eignet sich für Außeninstallationen, Küstenumgebungen oder überall dort, wo regelmäßig Feuchtigkeit, Reinigungschemikalien oder Salznebel auftreten. Für die IndustrieRiegelschlösser304 ist die klare Wahl, wenn sie jahrelangem Außeneinsatz standhalten müssen.

Das richtige Modell auswählen

Beginnen Sie mit dem Tür- oder Paneelgewicht und ermitteln Sie, welche Körpergröße ausreichend Klemmkraft bietet. Passen Sie das Montagelochmuster – M4 für die kleineren Modelle, M5 für die größeren – an das Plattenmaterial und die Plattenstärke an. Fügen Sie ein Vorhängeschloss-Lochmodell hinzu, wenn eine Zugangskontrolle erforderlich ist. Wählen Sie dann das Material basierend auf der Installationsumgebung aus. Diese vier Entscheidungen decken den Großteil dessen ab, was erforderlich ist, um das richtige Schnallenschloss aus diesem Sortiment zu erhalten, ohne für die Anwendung zu viel oder zu wenig zu spezifizieren.
