Seitlich montiertes Biegescharnier für Schaltschranktüren

Für diejenigen, die im Großhandel Schranktürscharniere von Yitai Lock für den Bau von Schaltschränken oder Schubladenschränken beziehen, bietet die Serie der seitlich montierten Biegescharniere von Power Cabinet Doors viel Flexibilität – insgesamt sechzehn Varianten, die unterschiedliche Rahmentiefen, Türplattenstärken und Montageplattenkonfigurationen in den Serien CL803, CL901, CL903 und CL233 abdecken. Die vorderen Montageplatten haben bei den meisten Modellen eine einheitliche Grundfläche von 36 × 17,7 mm oder 25 × 17,7 mm mit Schlitz- oder Rundlochbefestigung, sodass Sie ganz einfach das richtige Modell basierend auf Ihrem Rahmenprofil auswählen können, ohne dass die Türverkleidungsanordnung neu gestaltet werden muss.

Produktmodell	Seitlich montiertes Schrankscharnier
Oberflächenbehandlung	Zinklegierung
Optionale Materialien	Schwarz/Blauer Sand
Verwendung	Geeignet für verschiedene Arten von Schaltschränken, Steuerkästen usw

Modellpalette und Serienübersicht

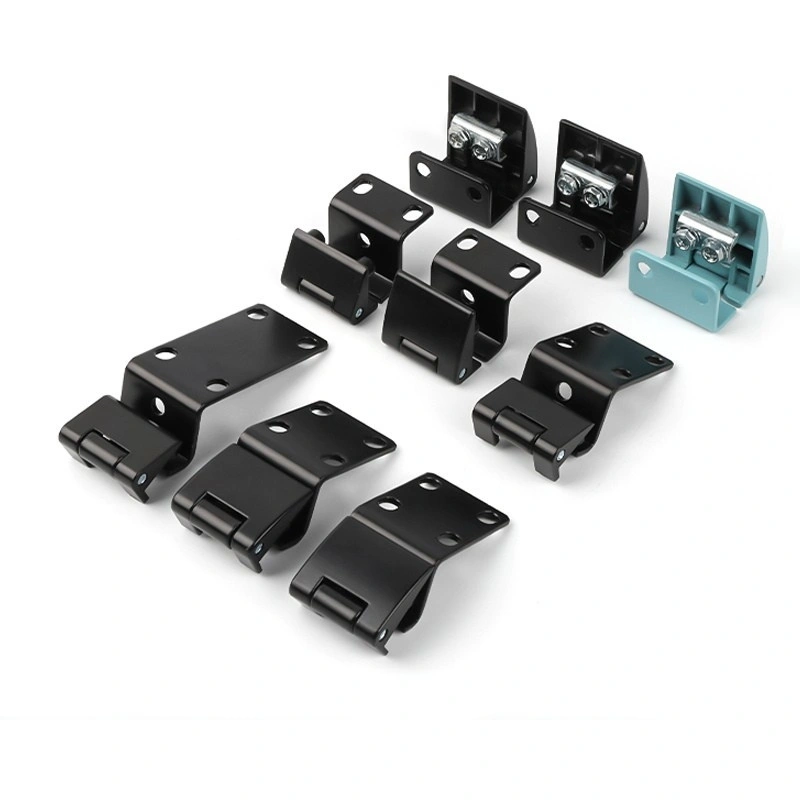

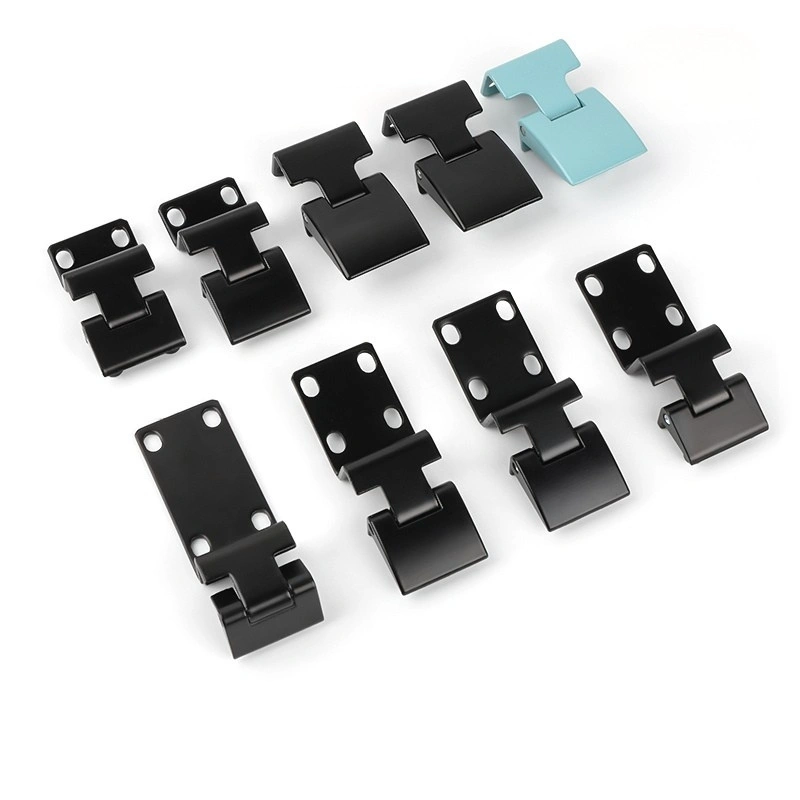

Das seitlich montierte Biegescharnier für elektrische Schranktüren ist in vier Serien unterteilt. Die CL803-Serie umfasst drei Modelle – CL803A-25, CL803B-20, CL803B-25 und CL803D-25 – alle aus schwarzer Zinklegierung, mit Frontplattenbreiten von entweder 36 mm oder 39 mm, je nach Modell. Der CL803A-25 verwendet eine Doppelschrauben-Frontplatte von 39 × 20 mm mit 12 mm Lochabstand; Die Modelle CL803B und CL803D verwenden eine 36 × 25 mm große Platte mit Schlitzbefestigung.

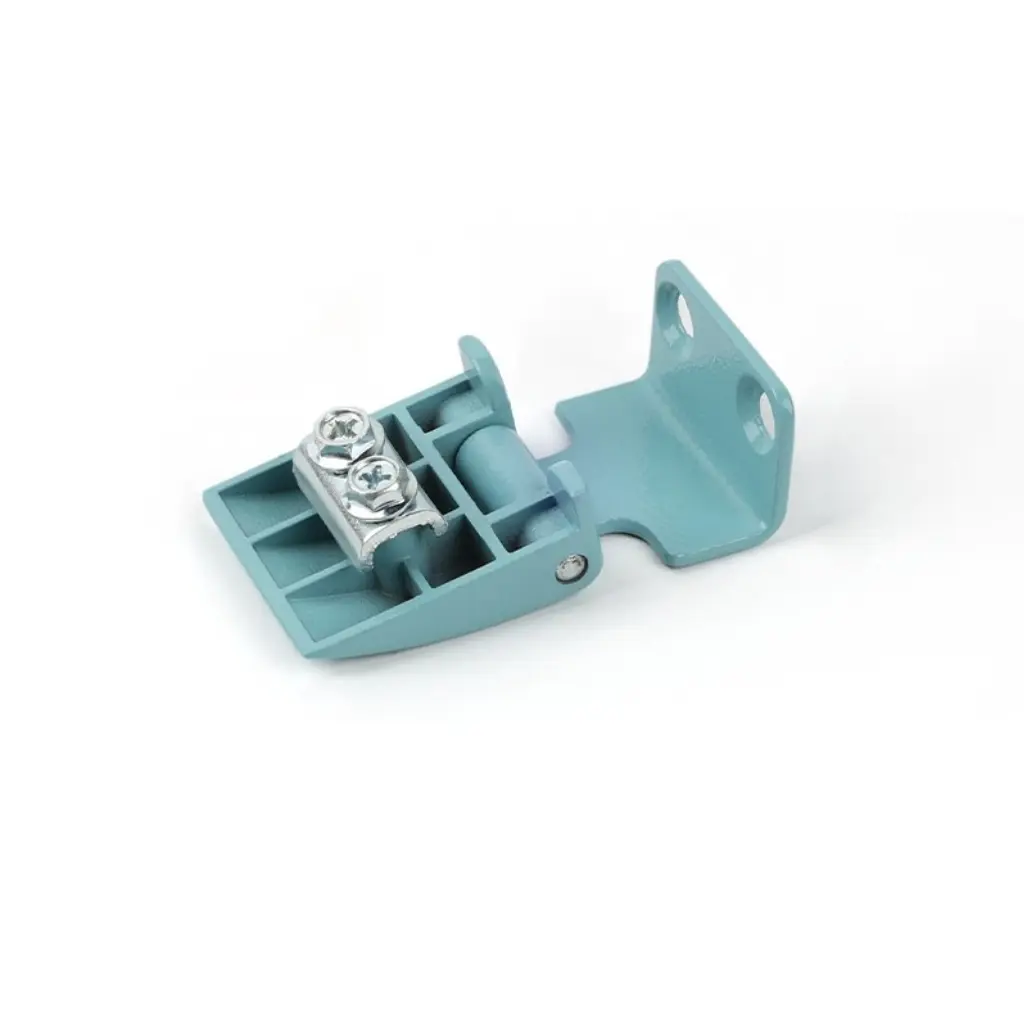

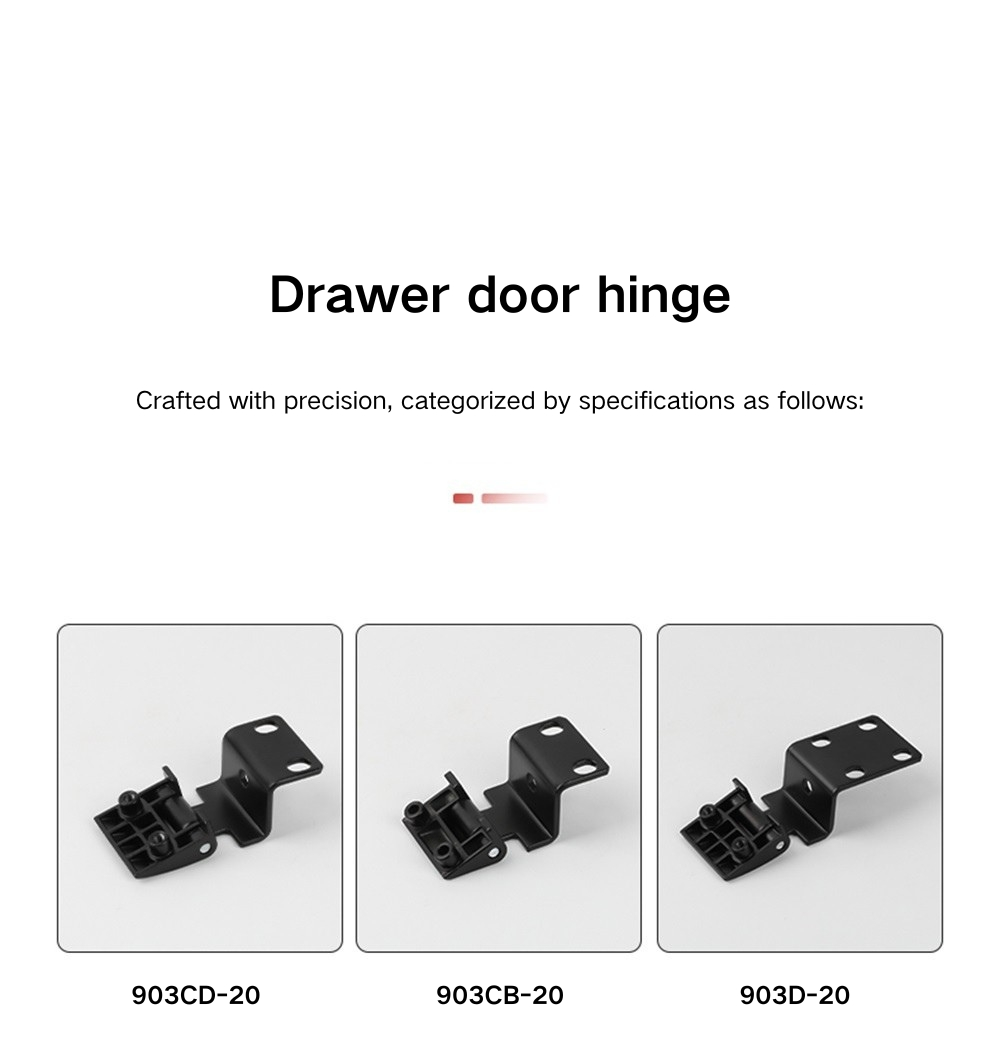

Die CL901-Serie umfasst CL901B-17, CL901B-20 und CL901D-17, alle mit einer 36 × 17,5 mm großen Frontplatte und einem durchgehenden Lochversatz von 8 mm + 2,5 mm. Die CL903-Serie ist die größte Gruppe im Scharniersortiment mit sieben Modellen, darunter CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 und CL903D-20, die sowohl Standard- als auch erweiterte Rahmentiefen abdecken. Der CL233 rundet das Sortiment in schwarzer Zinklegierung, sandblauer Zinklegierung und Aluminiumlegierung mit einer 39 × 20 mm großen Frontplatte und einem Lochabstand von 12 mm ähnlich dem CL803A-25 ab.

Abmessungen nach Serie

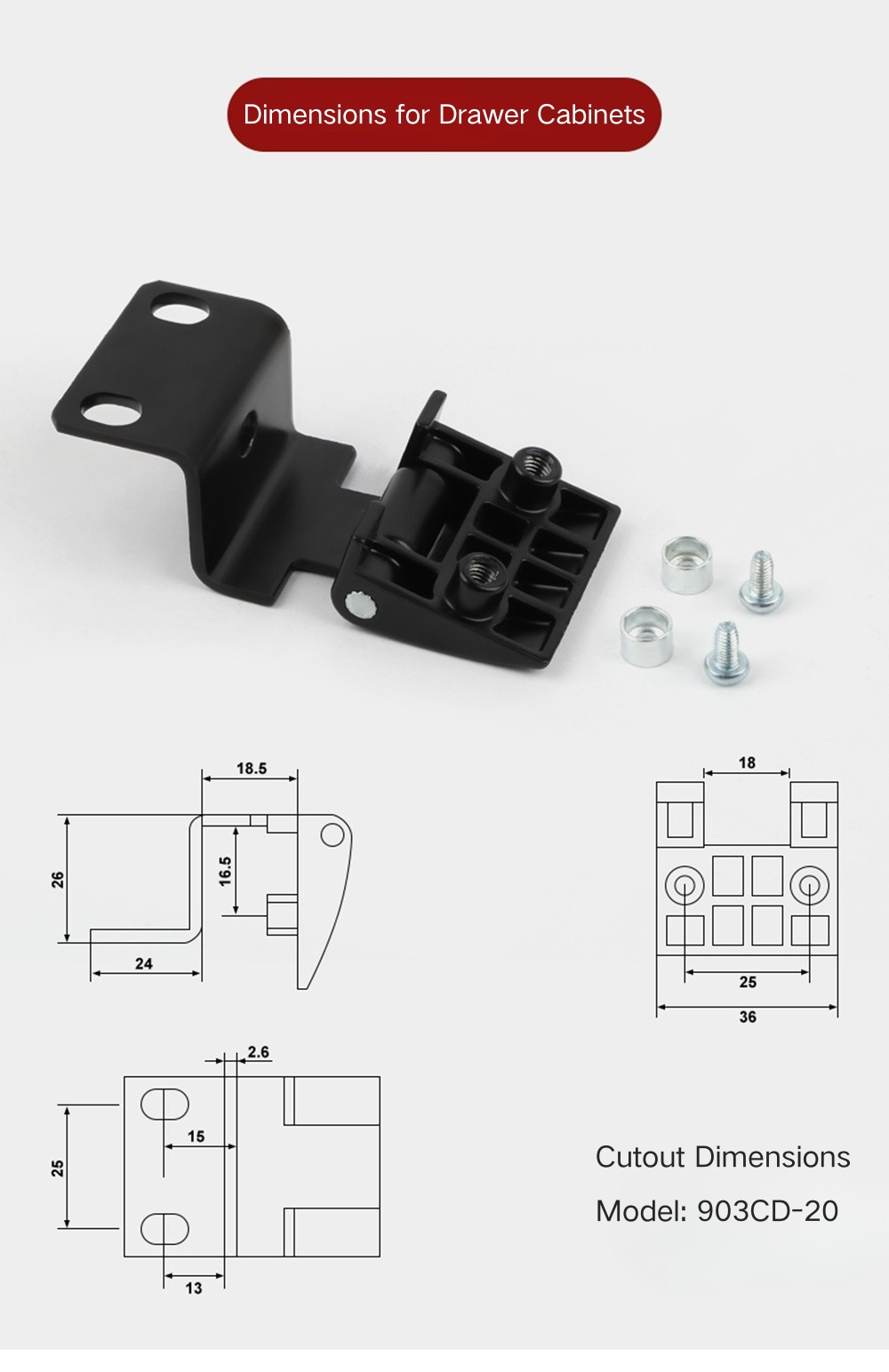

Die CL803-Serie des seitlich montierten Biegescharniers umfasst bei allen Modellen eine Gesamtbreite von 18,5 mm bis 23,5 mm und eine Höhe von 26 mm bis 28,5 mm. Der CL803A-25 ist 23 mm breit und 26 mm hoch mit einer Innentiefe von 22,5 mm; der CL803B-20 ist 18,5 mm breit und hat eine Innentiefe von 16 mm; der CL803B-25 ist 23,5 mm breit und 28,5 mm hoch mit einer Innentiefe von 16 mm; und der CL803D-25 ist 23,5 mm breit und 26,5 mm hoch mit einer Innentiefe von 16,5 mm. Alle CL803-Modelle haben eine Basisbreite von 26 mm und eine 20 mm hohe Montageplatte.

Die CL901-Serie ist deutlich höher als die anderen Modelle der Serie Power Cabinet Doors Side-Mount Bend Hinge – alle drei haben eine Gesamthöhe von 39,5 mm, Breiten zwischen 15,5 mm und 18,5 mm und eine durchgehende Innentiefe von 16,5 mm. Die Basisbreiten betragen 20 mm für CL901B-17, 20,5 mm für CL901B-20 und 21 mm für CL901D-17. Die CL903-Serie umfasst einen größeren Bereich – Basisbreiten von 48 mm bis 73,8 mm beim erweiterten Modell mit Gesamthöhen von 25,5 mm bis 26 mm. Der CL233 ist insgesamt 24,5 × 24,5 mm groß, hat eine Innentiefe von 22 mm, eine Montageplatte von 39,3 mm und einen Lochversatz von 7,5 mm + 15 mm auf der Frontplatte.

Anwendungsszenarien

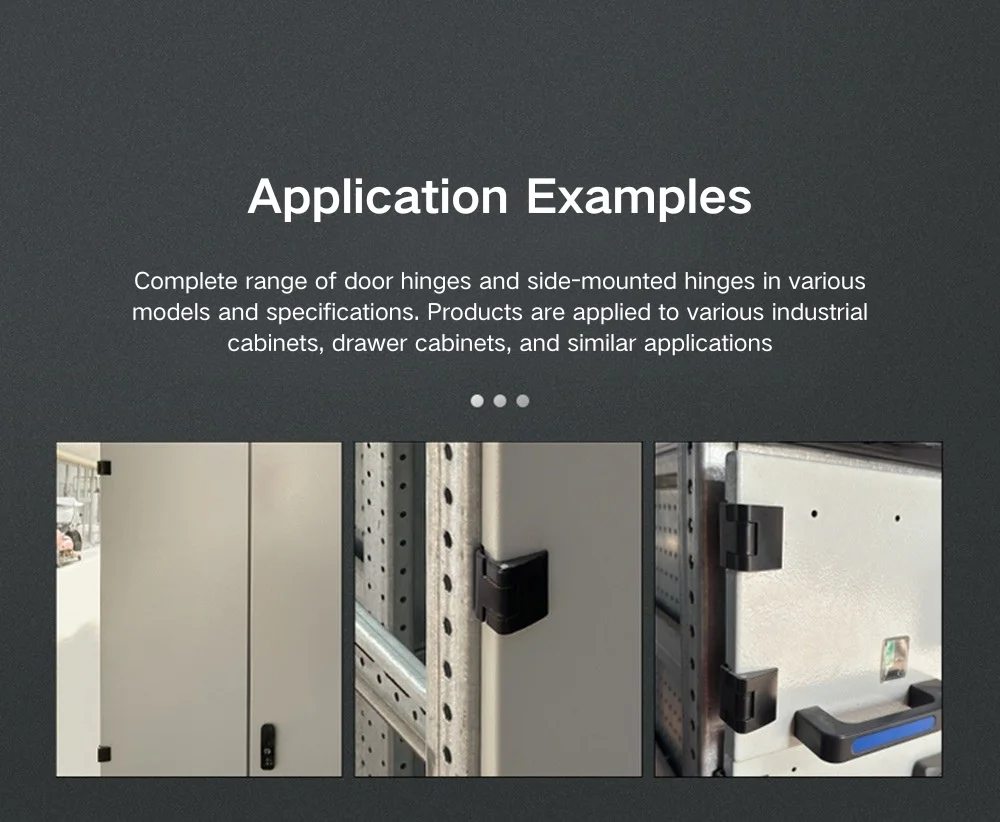

Das seitlich montierte Biegescharnier von Power Cabinet Doors wurde speziell für Schrankrahmen entwickelt, die auf C-Profil-Stahlprofilen gebaut sind. Dies ist die Standardkonstruktionsmethode für GGD-Elektroschränke, Verteilerschränke der zweiten und dritten Generation, Schubladenschränke und Stromgehäuse. Das gebogene Profil des Scharnierkörpers wird über die Lippe des C-Profils eingehängt und die Frontplatte wird an der Vorderseite des Türblatts angeschraubt. Dies ist die etablierte Installationsmethode für diesen Schranktyp und erfordert keine Änderung an Standard-Rahmenprofilen.

Über die Kernanwendungen von GGD und Schaltschränken hinaus eignet sich dieses Produkt auch für andere Industriegehäuse, die auf kompatiblen C-Profilen oder ähnlichen gebogenen Stahlrahmenprofilen aufgebaut sind. Der CL233 aus sandblauer Zinklegierung wird manchmal dann eingesetzt, wenn die Gehäuseaußenseite ein farbcodiertes Hardware-Schema aufweist, während die CL233-Variante aus Aluminiumlegierung die leichtere Option für Gehäuse ist, bei denen das Gewicht eine Rolle spielt. Das Spektrum der Modellgrößen CL803, CL901 und CL903 bedeutet, dass die meisten Standardrahmentiefen und Türplattenstärken im GGD- und Schaltschrankmarkt in einer einzigen Produktfamilie abgedeckt werden.

FAQ

F1: Welche Serien sind in diesem Scharniersortiment enthalten?

Das Sortiment umfasst vier Serien: CL803 (vier Modelle), CL901 (drei Modelle), CL903 (sieben Modelle) und CL233 (drei Varianten). Alle bestehen aus einer schwarzen Zinklegierung, mit Ausnahme des CL233, der auch in einer sandblauen Zinklegierung und einer Aluminiumlegierung erhältlich ist.

F2: Für welche Schranktypen ist dieses Scharnier konzipiert?

Das seitlich montierte Biegescharnier ist für Schrankrahmen mit C-Profil-Profil konzipiert, einschließlich GGD-Schaltschränke, Verteilerschränke der zweiten und dritten Generation, Schubladenschränke und Leistungsgehäuse. Es ist nicht für Gehäusetypen mit flachem Rahmen oder geschweißten Gehäusen vorgesehen.

F3: Wie wird dieses Scharnier installiert?

Alle Modelle sind verschraubt. Der gebogene Scharnierkörper wird über die C-Profil-Rahmenlippe eingehakt und die vordere Montageplatte wird an der Vorderseite des Türblatts angeschraubt. Es ist kein Schweißen erforderlich.

F4: Was ist der Unterschied zwischen den Serien CL803, CL901 und CL903?

Die Serien unterscheiden sich in der Gesamtgröße, der Rahmentiefe und der Montageplattenkonfiguration. CL901-Modelle sind mit einer Gesamthöhe von 39,5 mm die höchsten; CL803-Modelle sind kompakter; Die CL903-Modelle decken den größten Bereich an Basisbreiten ab, einschließlich einer erweiterten Variante mit 73,8 mm. Wählen Sie basierend auf Ihrem spezifischen Rahmenprofil und den Türblattabmessungen aus.

F5: Was unterscheidet den CL233 von den anderen Serien?

Der CL233 ist in drei Varianten erhältlich – schwarze Zinklegierung, sandblaue Zinklegierung und Aluminiumlegierung – und ist damit das einzige Modell in der Reihe mit einer Farboption und einer leichten Materialalternative. Die Abmessungen der Frontplatte (39 × 20 mm) ähneln denen des CL803A-25.

F6: Wie wähle ich das richtige Modell für meinen Schrank aus?

Die Auswahl hängt von der Profiltiefe Ihres Schrankrahmens, der Türpaneelstärke und der bevorzugten Montageplatte ab. Die Zahlenzusätze (-17, -20, -25) und Buchstabenzusätze (A, B, D, CB, CD) sind Bestandteil der Modellbezeichnung. Sehen Sie sich die Maßzeichnungen für jedes Modell an oder kontaktieren Sie Yitai Lock mit Ihren Rahmenspezifikationen für eine Empfehlung.

F7: Aus welchem ​​Material bestehen die Scharniere?

Die meisten Modelle bestehen aus einer schwarzen Zinklegierung. Der CL233 ist zusätzlich in sandblauer Zinklegierung und Aluminiumlegierung erhältlich. Die Zinklegierungskonstruktion sorgt durch Druckguss für eine gute Maßhaltigkeit und eignet sich gut für Standard-Industrieschrankumgebungen im Innenbereich.

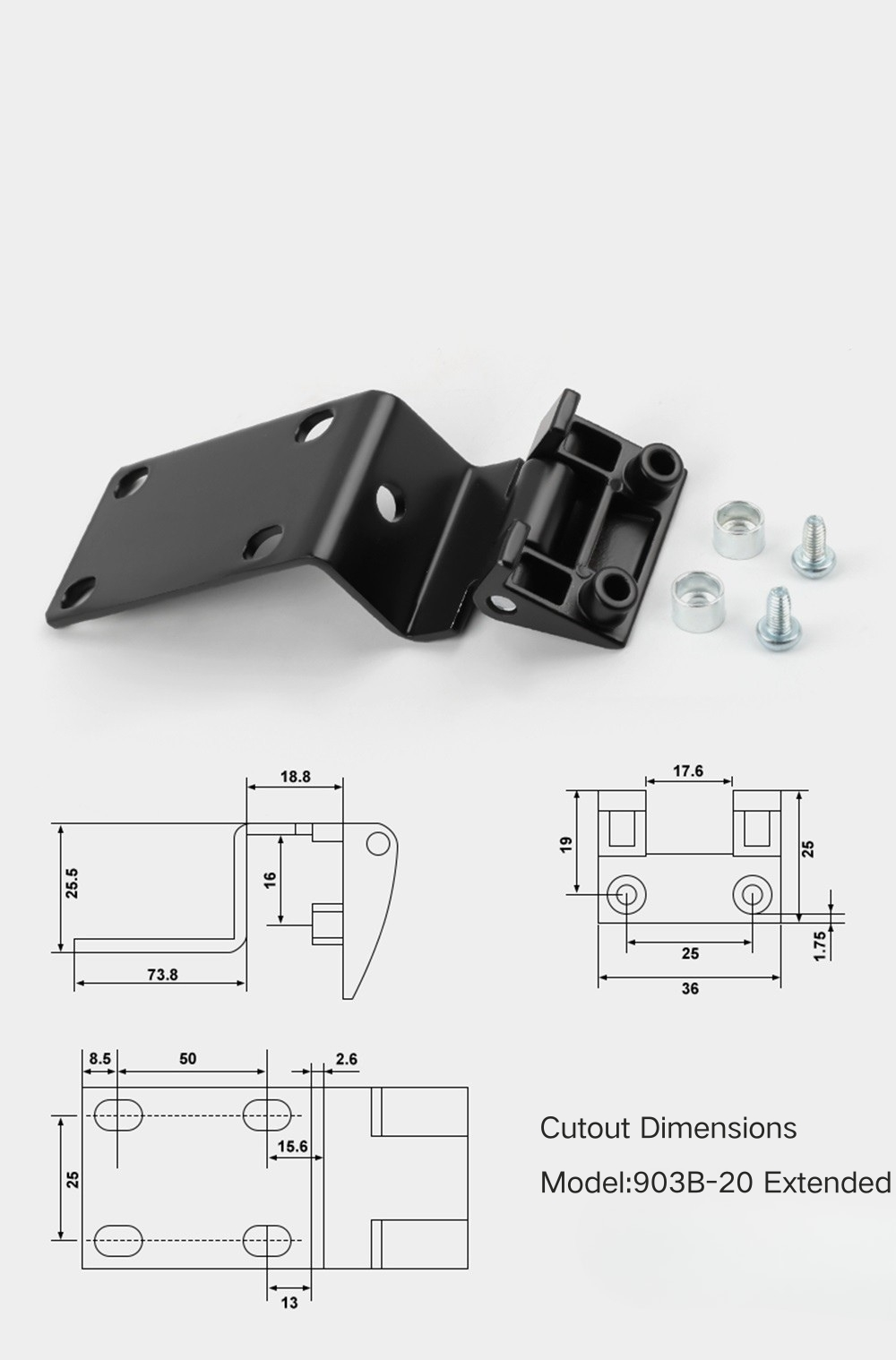

F8: Ist der CL903B-20 Extended für tiefere Rahmenprofile geeignet?

Ja – der CL903B-20 Extended hat eine Basisbreite von 73,8 mm und ist damit deutlich breiter als der Standard-CL903B-20 mit 48 mm. Es ist die richtige Wahl, wenn das Schrankrahmenprofil eine längere Scharnierbasis erfordert, um einen tieferen Kanal mit C-Profil zu überbrücken.
