Anschweißbares Parliament-Drehscharnier

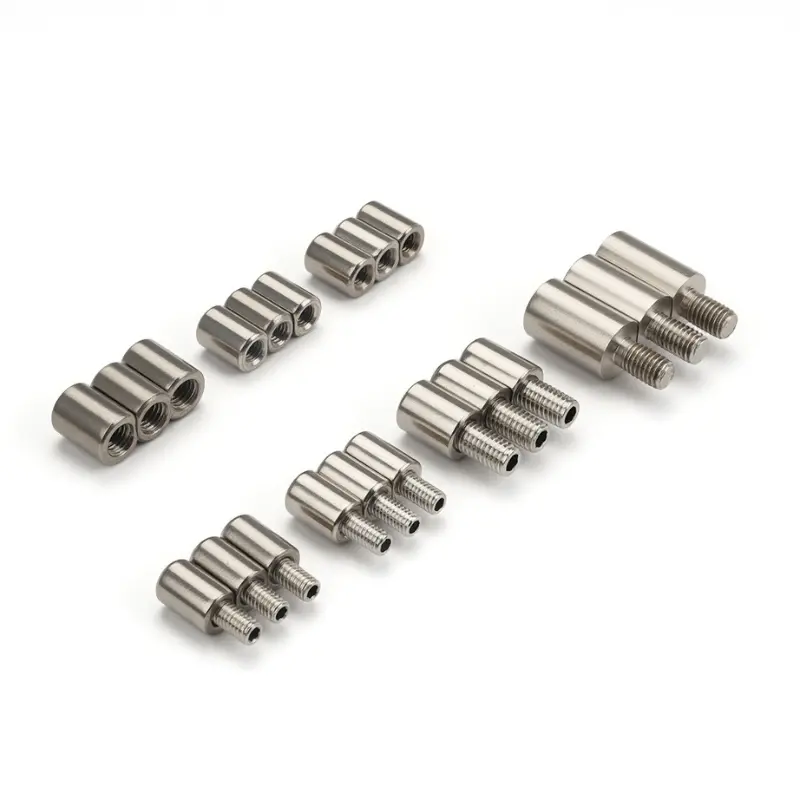

Für alle, die Paneel-Türscharniere im Großhandel von Yitai Lock beziehen, ist das Weld-On Parliament Pivot Hinge in elf Varianten erhältlich, die Innen- und Außengewindetypen, M6- und M8-Größen, integrierte und abnehmbare Stiftkonfigurationen sowie Edelstahl 201 und 304 abdecken. Der integrierte Typ verfügt über einen festen Stift, der für dauerhafte Installationen geeignet ist; Der abnehmbare Typ verfügt über einen seitlichen Ausgangsstift, der herausgezogen werden kann, um die Tür ohne Werkzeug zu entfernen. Dies ist die häufigere Wahl für Gehäuse, bei denen die Tür während der Wartung oder Installation regelmäßig entfernt werden muss.

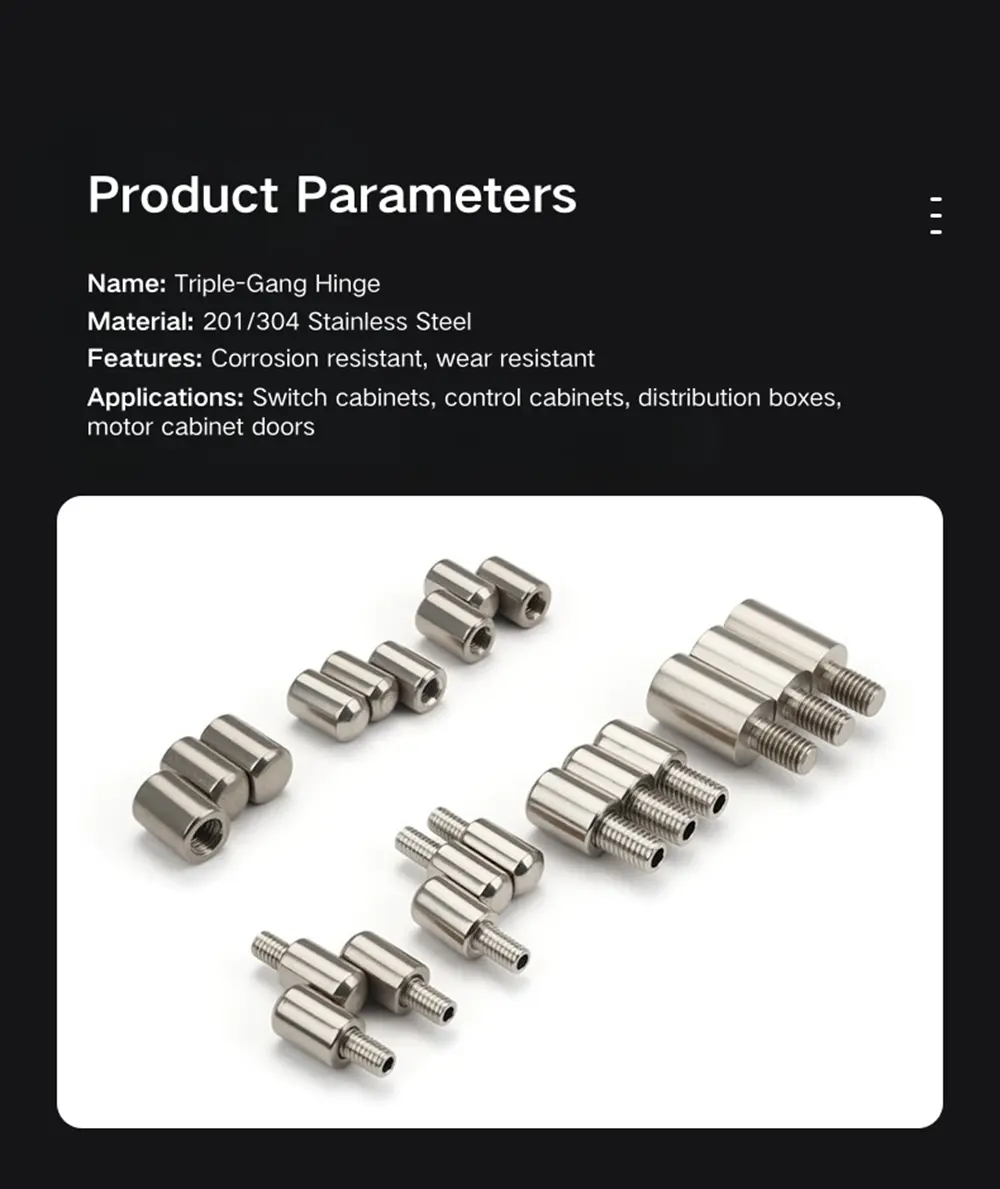

Produktmodell	M8/10/12/14/16 Oberflächenscharnier
Material	Eisen/Edelstahl 201/Edelstahl 304
kann Farbe wählen	Edelstahl/Schwarz
Verwendung	Geeignet für verschiedene Arten von Schaltschränken, Steuerkästen usw

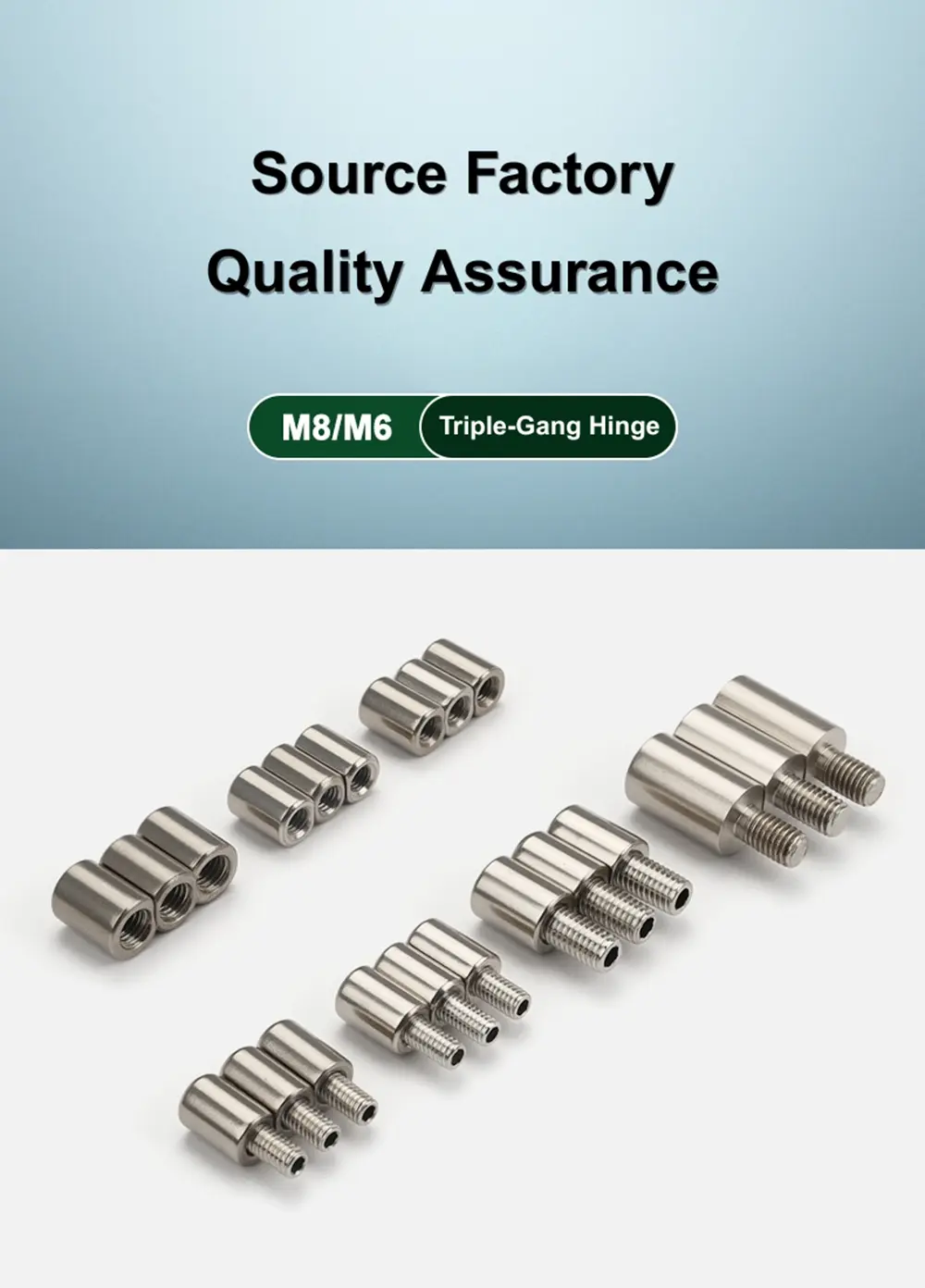

Modelloptionen und Gewindetypen

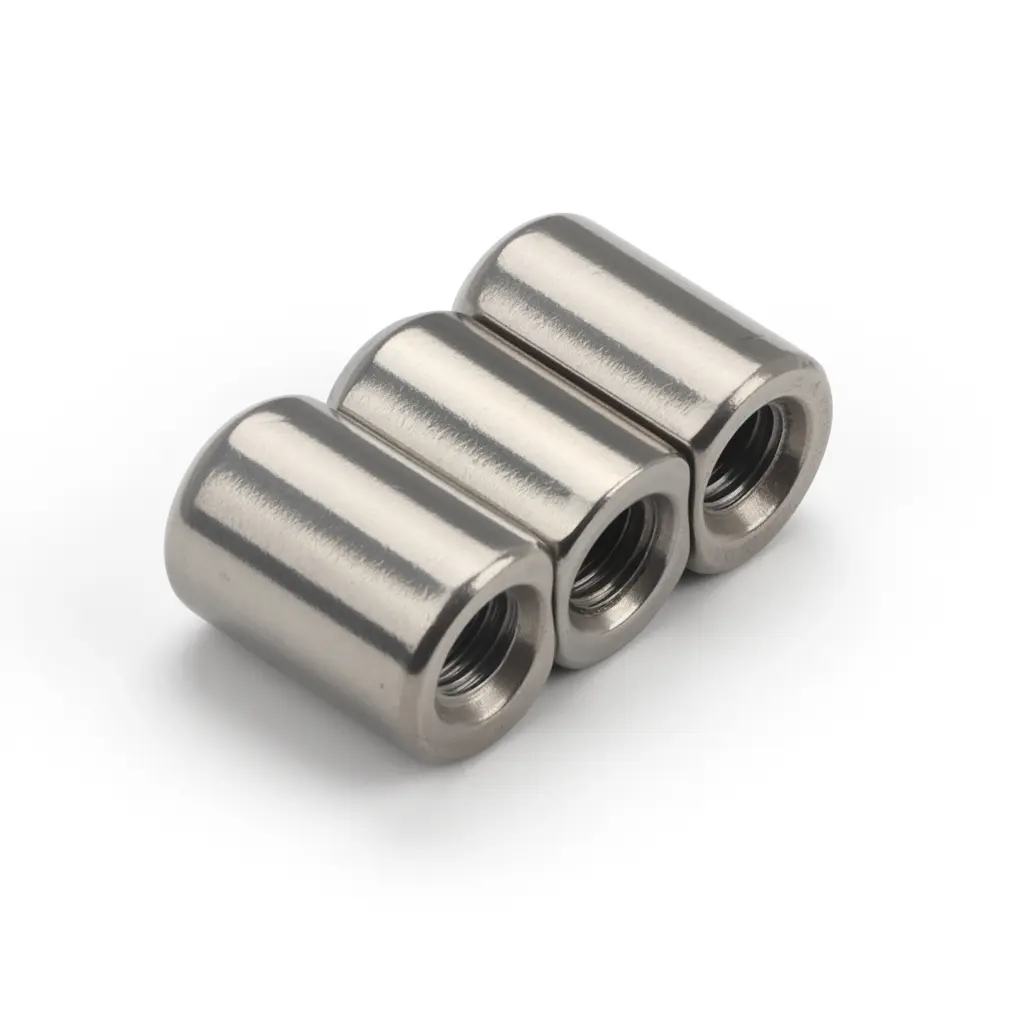

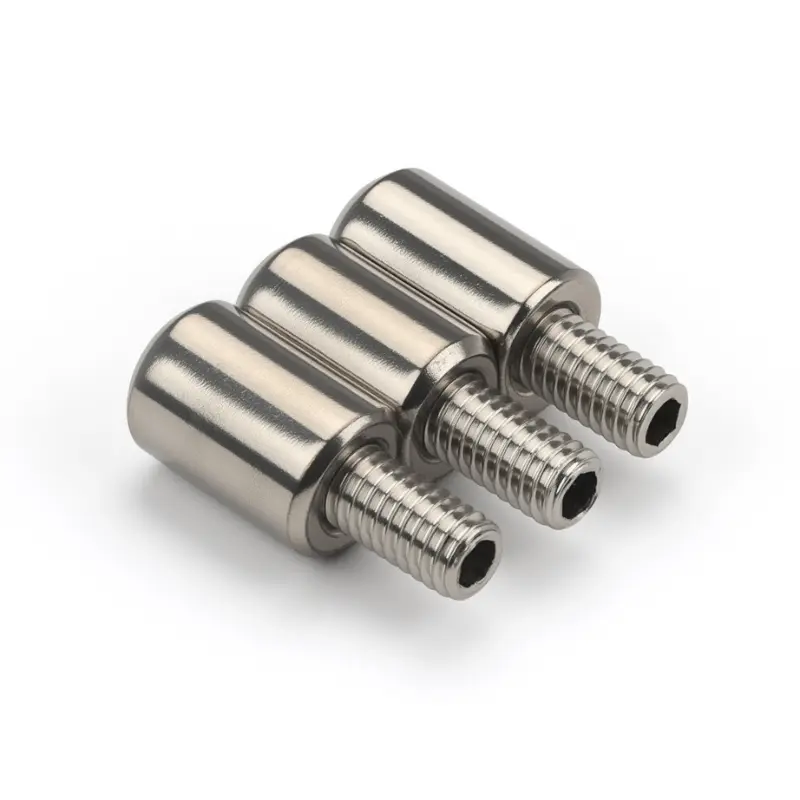

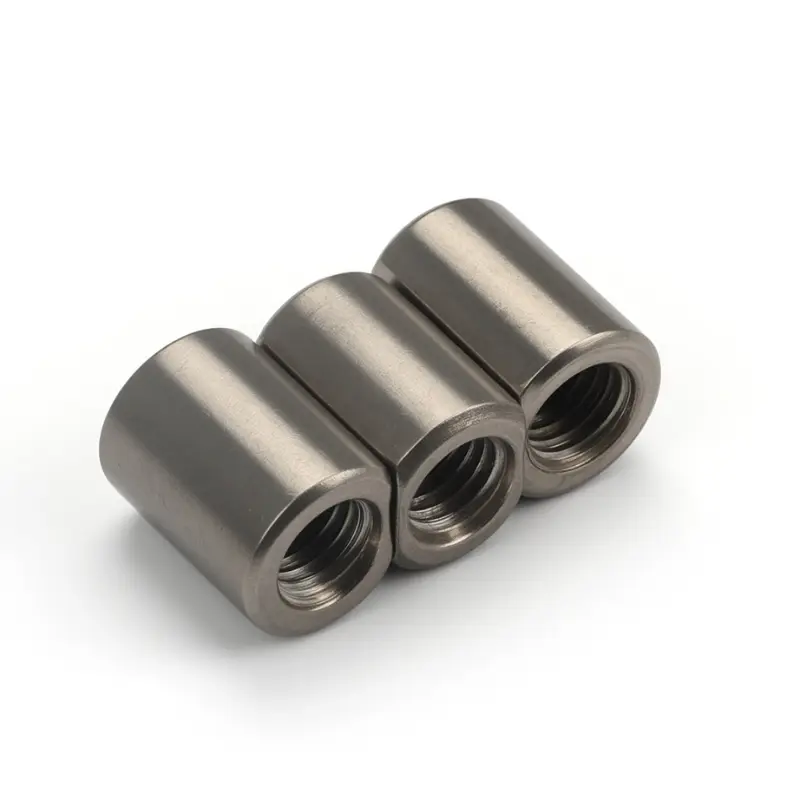

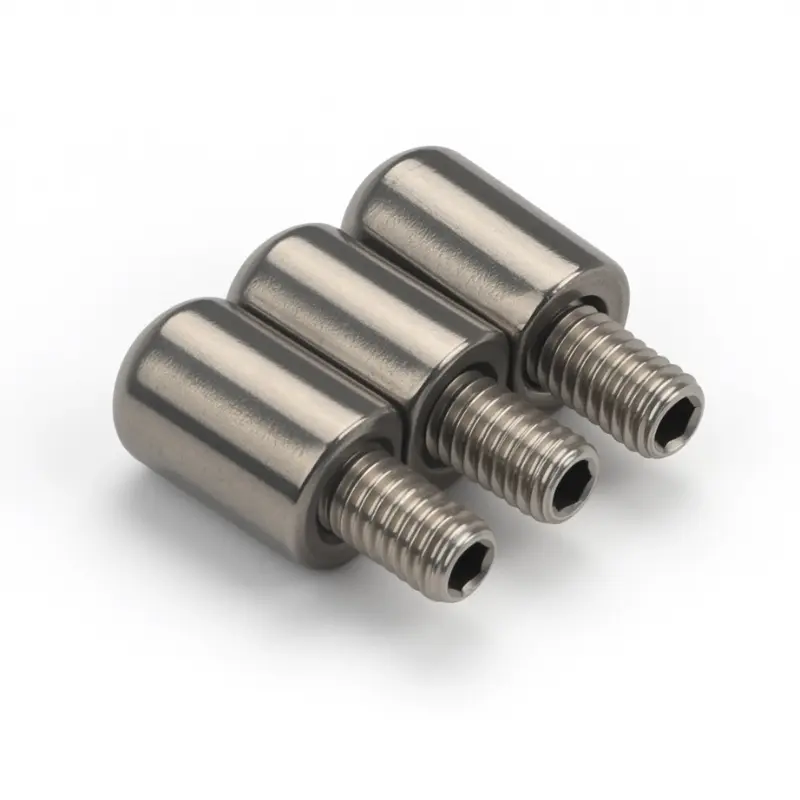

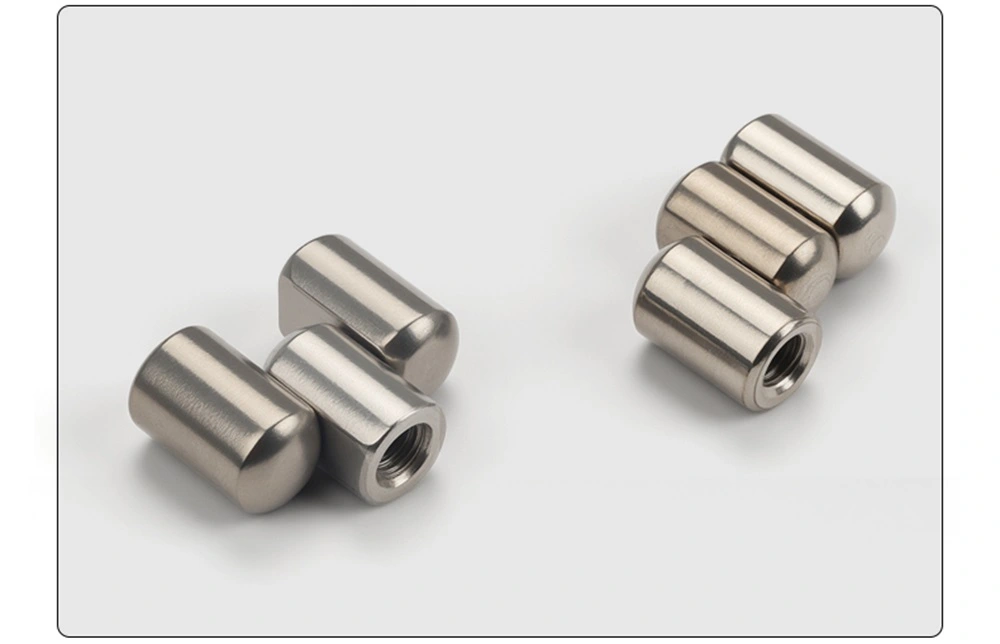

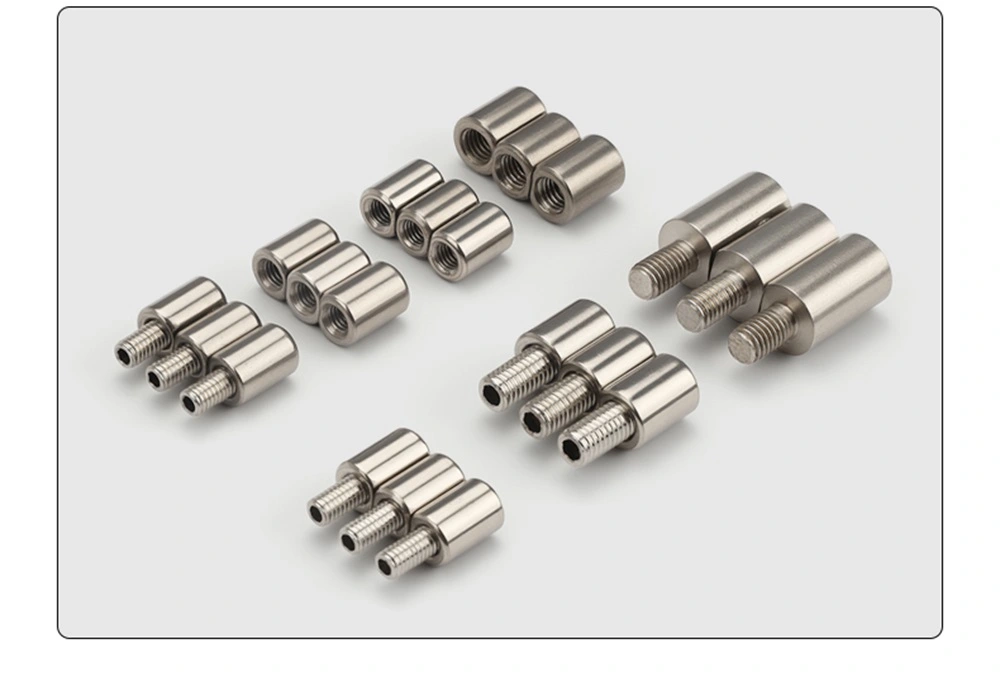

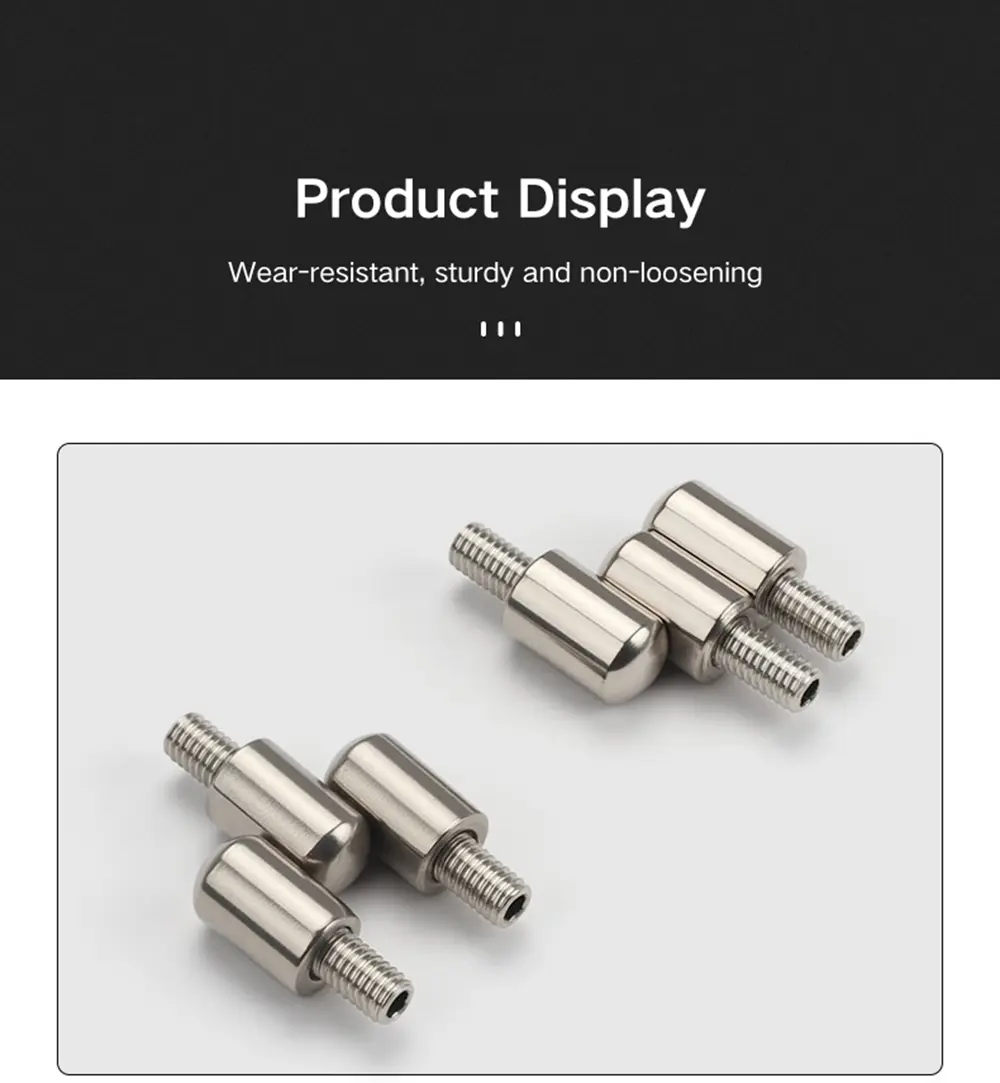

Das Weld-On Parliament Pivot-Scharnier wird in Versionen mit Innen- und Außengewinde in den Größen M6 und M8 angeboten. Der Typ mit Außengewinde verfügt über einen vorstehenden Gewindebolzen am Montageende, der direkt in ein Gewindeloch im Türpaneel oder Rahmen geschraubt wird. Der Innengewindetyp verfügt am Montageende über eine Gewindebuchse, die eine Schraube von der Panelseite aufnimmt. Beide greifen durch Einschrauben in die Montagefläche ein und werden dann durch Schweißen für eine dauerhafte, stabile Installation gesichert.

Innerhalb der Scharnierreihe sind die Ausführung mit integriertem M6-Außengewinde und die integrierte Ausführung mit M6-Innengewinde die Varianten mit festem Stift – der Stift ist Teil des Scharnierkörpers und kann nicht entfernt werden. Alle anderen Varianten sind abnehmbar und verfügen über ein seitliches Loch im Lauf, durch das der Stift herausgezogen werden kann, wenn die Tür abgenommen werden muss. Die M8×16-Außengewindevariante ist die längste Bolzenoption im Sortiment und eignet sich für Platten mit größerer Einbautiefe.

Struktur und Abmessungen

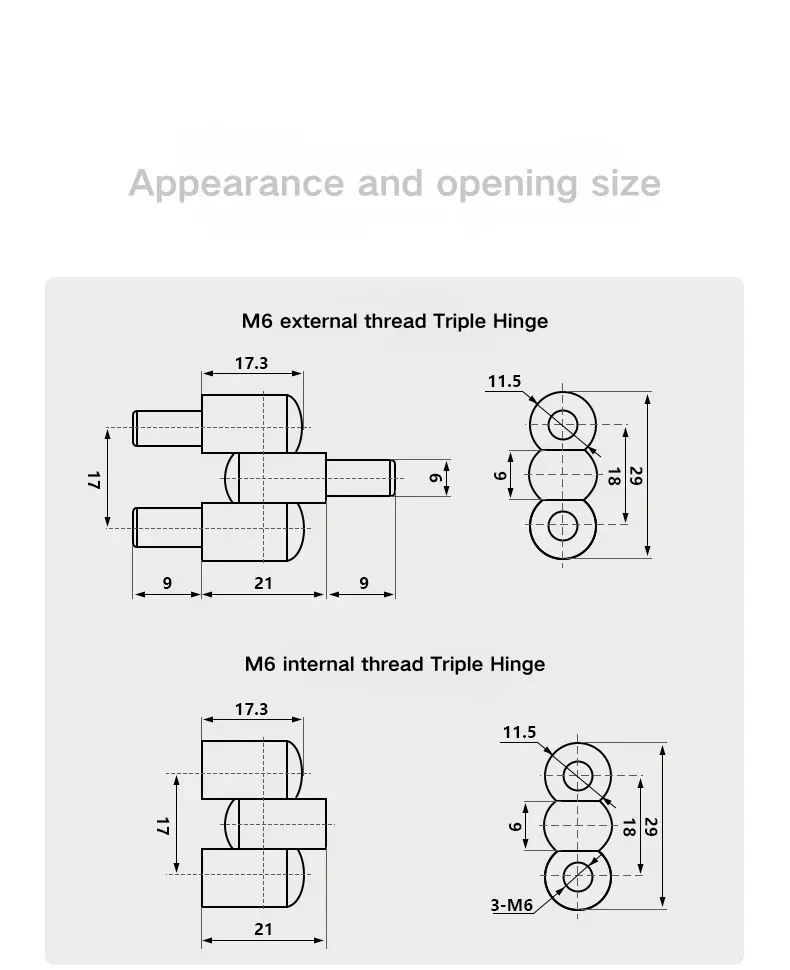

Das M6 Weld-On Parliament Pivot-Scharnier hat eine Gesamtlänge von 17,3 mm und eine Mittelspannweite von 21 mm. Bei der Version mit Außengewinde sind an jedem Ende 9 mm Bolzenverlängerungen angebracht, was einer Gesamtspreizung von 39 mm entspricht. Der dreifache Laufstapel hat eine Gesamthöhe von 29 mm in drei Abschnitten von 9 mm, 18 mm und dem oberen Gelenk, mit einer Laufbreite von 11,5 mm und einem Stiftdurchmesser von 6 mm.

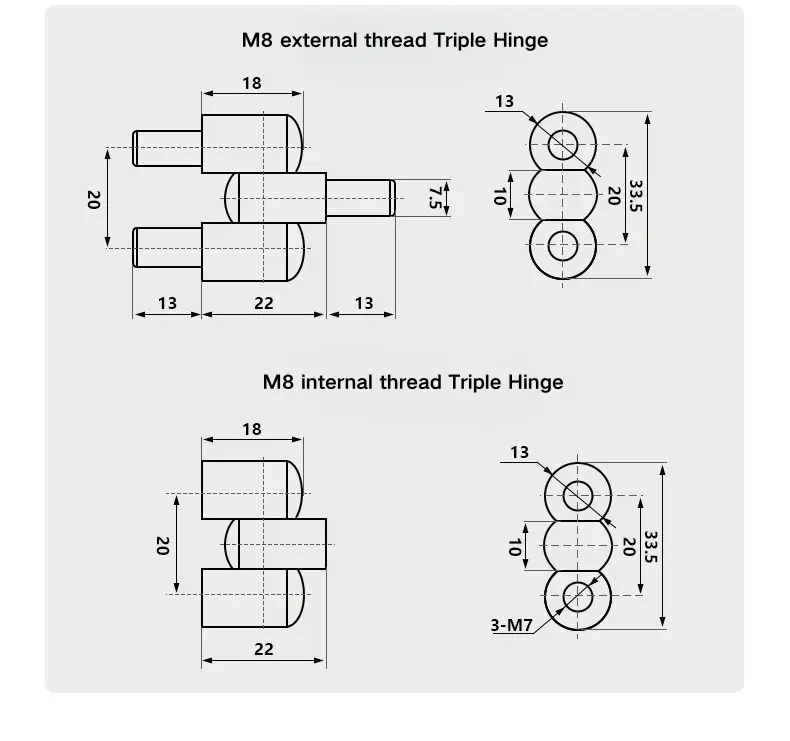

Das M8-Drehscharnier ist proportional größer, mit einer Körperlänge von 18 mm und einer mittleren Spannweite von 22 mm. Bei der Version mit Außengewinde werden auf jeder Seite 13 mm Bolzenverlängerungen hinzugefügt, was einer Gesamtspreizung von 48 mm entspricht. Der dreifache Laufstapel hat eine Gesamthöhe von 33,5 mm über drei Abschnitte – 10 mm, 20 mm und den oberen Knöchel – mit einer Laufbreite von 13 mm und einem Stiftdurchmesser von 7,5 mm. Die Variante mit Innengewinde M8 verwendet 3×M7-Gewindebuchsen.

Installation und Pin-Konfiguration

Das Weld-On Parliament Pivot-Scharnier wird installiert, indem der Bolzen oder das Muffenende in den Befestigungspunkt der Türverkleidung oder des Rahmens eingeschraubt und anschließend verschweißt wird, um die Position dauerhaft zu fixieren. Diese Kombination aus Gewindeeingriff und Schweißen ergibt eine sichere Halterung, die sowohl der Rotationslast beim Türwechsel als auch allen seitlichen Kräften auf das Scharnier während des Gebrauchs standhält.

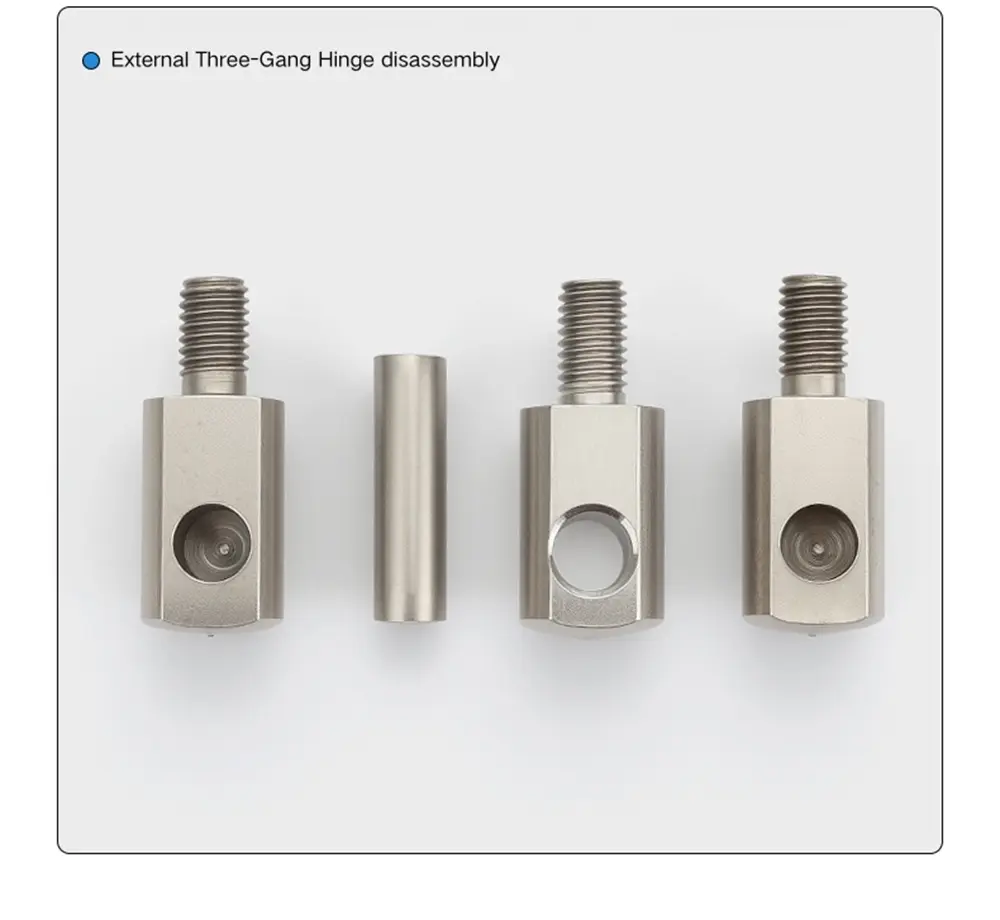

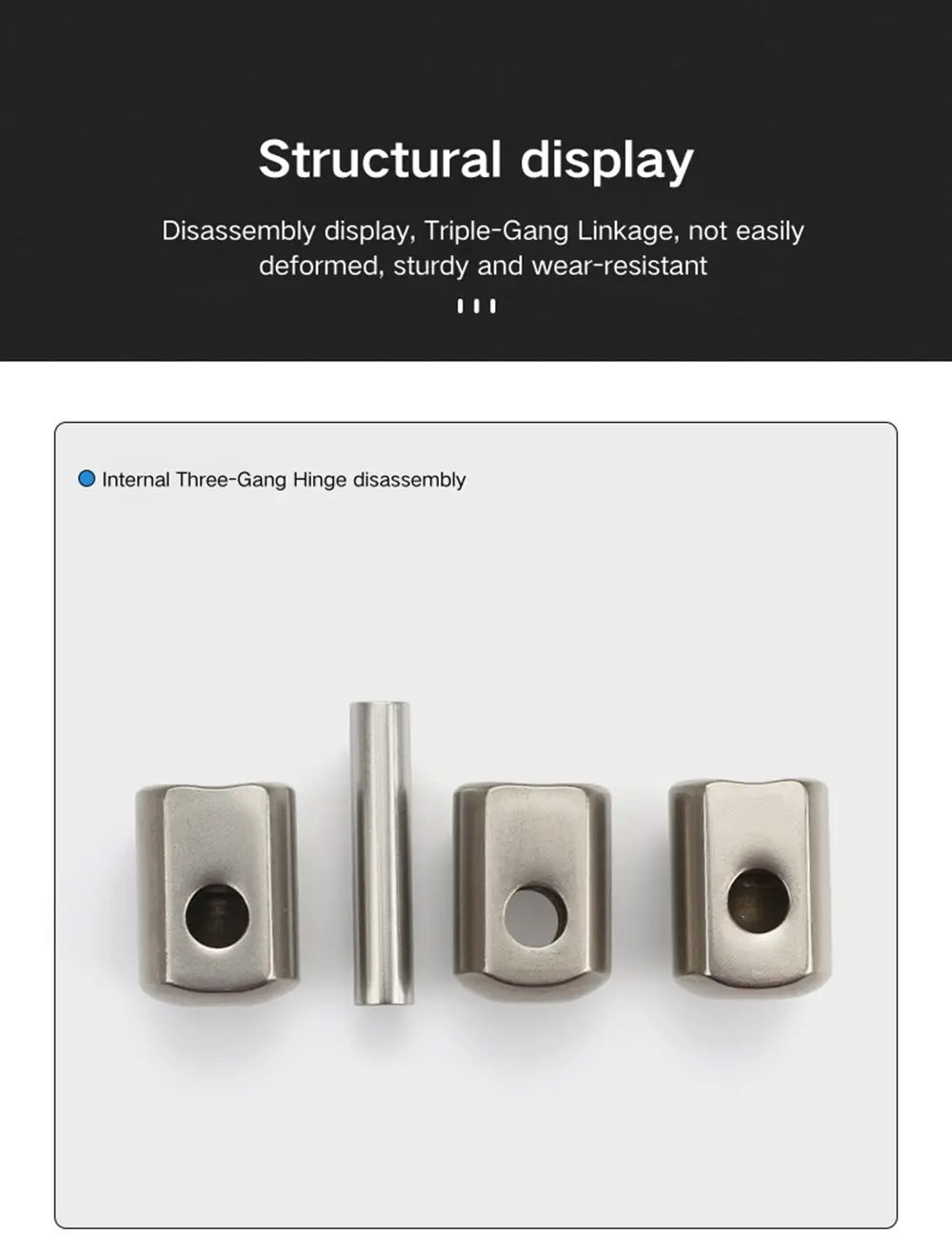

Bei den abnehmbaren Versionen dieser Einheit tritt der Stift durch ein seitliches Loch im Laufkörper aus und kann herausgezogen werden, um die Tür vom Rahmen zu lösen, ohne die geschweißte Halterung zu beschädigen. Die integrierten Versionen haben kein seitliches Loch; Der Stift ist im Lauf befestigt und das Scharnier ist nicht zum Entfernen der Tür vorgesehen. Die Wahl zwischen integriert und abnehmbar hängt davon ab, ob die Tür während der Lebensdauer des Gehäuses entfernt werden muss.

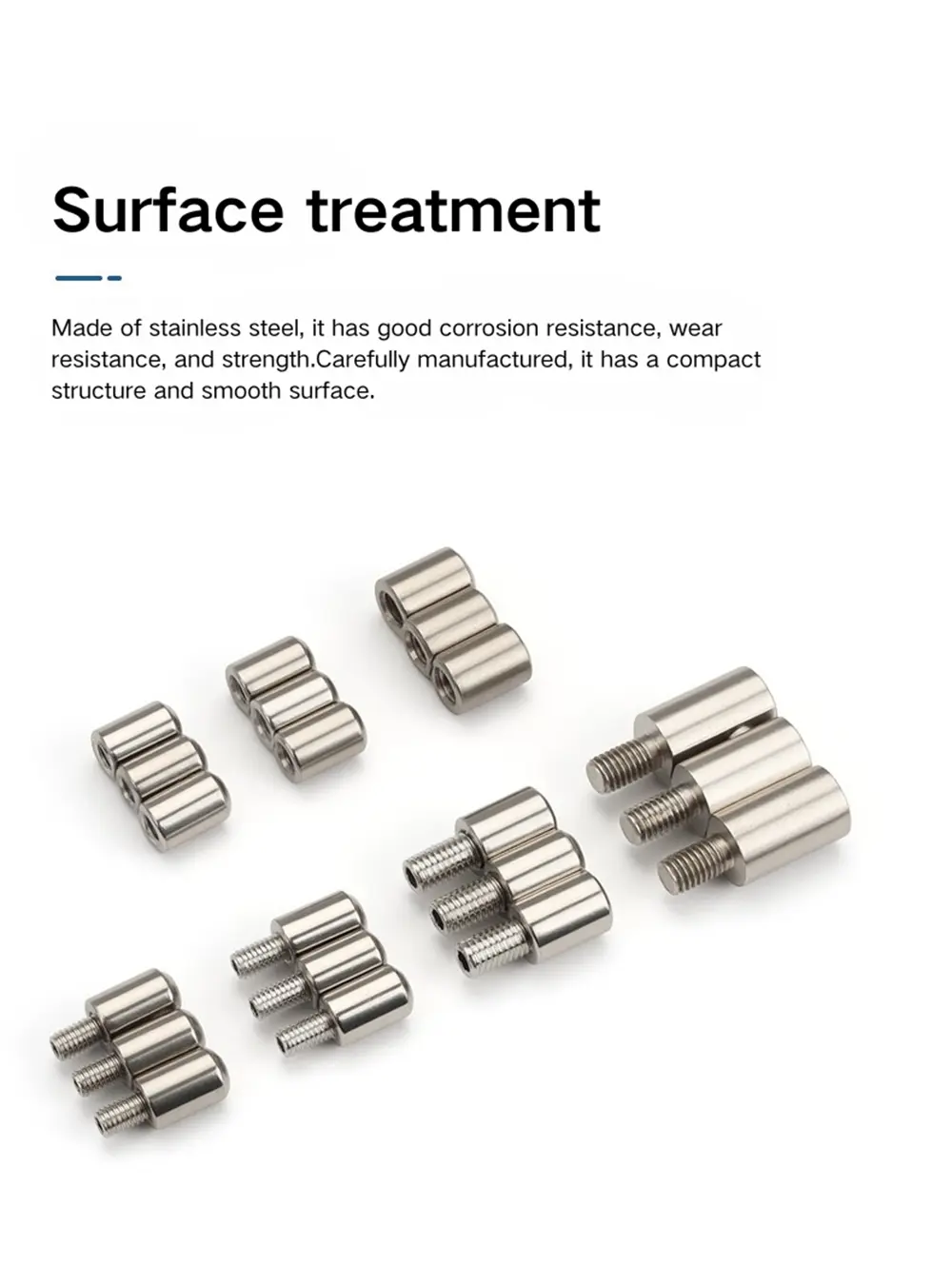

Material und Oberflächenbeschaffenheit

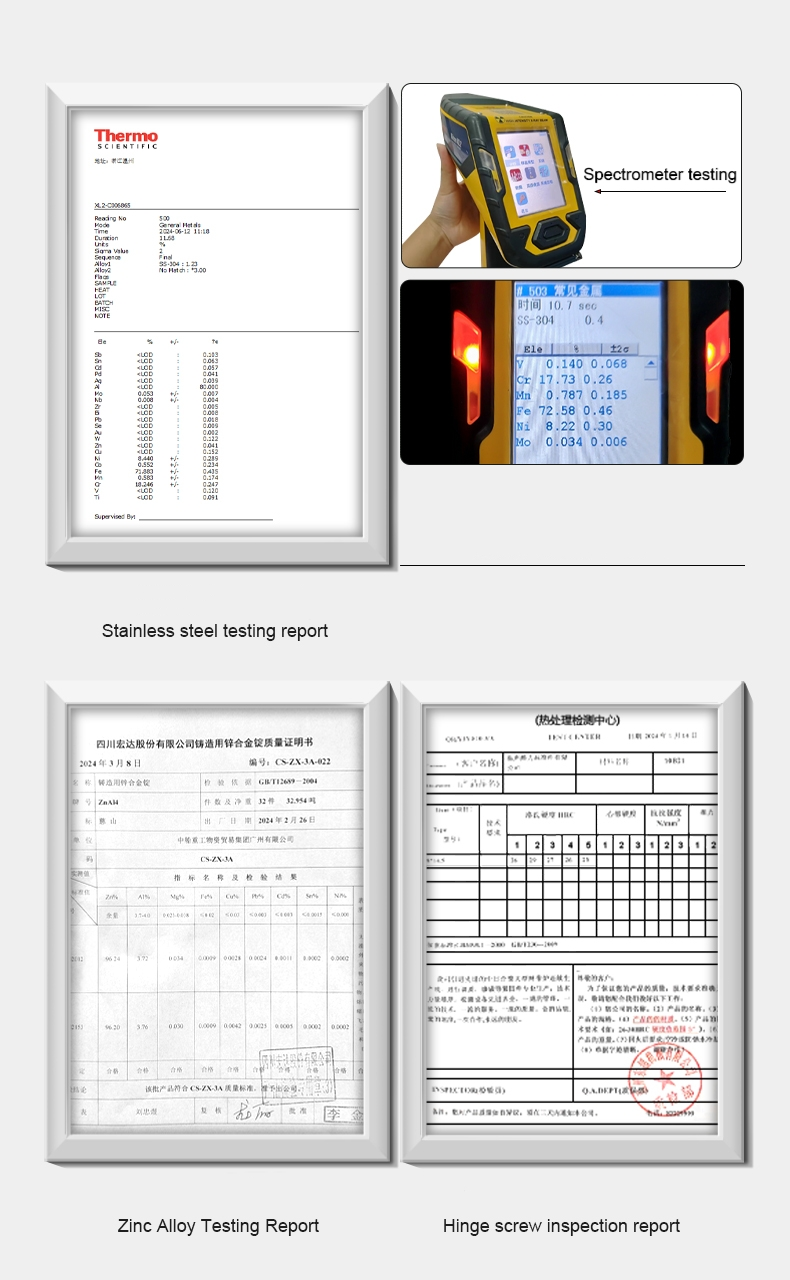

Dieses Modul ist in Edelstahl 201 und 304 erhältlich, beide mit Vibrationspolierung versehen. Der Vibrationspolierprozess entfernt Grate und scharfe Kanten und sorgt für eine gleichmäßig mattglänzende Oberfläche – es handelt sich nicht um eine gebürstete oder spiegelnde Oberfläche. Nach dem Polieren sehen beide Sorten gleich aus; Der Unterschied liegt in der Korrosionsbeständigkeit.

Edelstahl 201 bietet eine gute Korrosionsbeständigkeit für Schaltschrank- und Verteilertafelanwendungen im Innenbereich in gemäßigten Umgebungen und ist die kostengünstigere Option im gesamten Sortiment. Das anschweißbare Parliament-Drehscharnier aus Edelstahl 304 ist die bessere Wahl für Außengehäuse, feuchte Umgebungen oder Installationen, bei denen eine langfristige Korrosionsbeständigkeit unbedingt erforderlich ist. Beide sind für die meisten Gewindegrößen- und Stiftkonfigurationskombinationen im Sortiment erhältlich.

FAQ

F1: Welche Varianten sind in diesem Scharniersortiment erhältlich?

Das Sortiment umfasst elf Varianten: Innen- und Außengewinde in den Größen M6 und M8, aus Edelstahl 201 und 304, in integrierten und abnehmbaren Stiftkonfigurationen. Das M8×16-Außengewinde ist auch als verlängerte Bolzenoption für die Montage in tieferen Schalttafeln erhältlich.

F2: Was ist der Unterschied zwischen den integrierten und abnehmbaren Typen?

Der integrierte Typ verfügt über einen festen Stift – er kann nicht entfernt werden und das Scharnier ist nicht für die Türdemontage geeignet. Der abnehmbare Typ hat ein seitliches Ausgangsloch durch den Lauf; Der Stift lässt sich herausziehen, sodass die Tür vom Rahmen abgehoben werden kann, ohne dass Werkzeuge erforderlich sind oder die geschweißte Halterung beschädigt wird.

F3: Was ist der Unterschied zwischen Innen- und Außengewinde?

Die Version mit Außengewinde verfügt über einen hervorstehenden Bolzen, der in ein Gewindeloch im Paneel oder Rahmen eingeschraubt wird. Die Version mit Innengewinde verfügt über eine Gewindebuchse, die eine Schraube von der Plattenseite aus aufnimmt. Beide werden dann nach dem Einfädeln für eine dauerhafte Installation festgeschweißt.

F4: Wie wird dieses Scharnier installiert?

Bei der Installation wird der Bolzen oder das Muffenende in den Befestigungspunkt des Türblatts oder Rahmens eingeschraubt und anschließend verschweißt, um das Scharnier dauerhaft zu befestigen. Die Kombination aus Gewindeeingriff und Schweißen hält das Scharnier sowohl bei rotierender Türlast als auch bei seitlichen Kräften stabil.

F5: Was sind die wichtigsten Abmessungen für die M6- und M8-Versionen?

Der Korpus des anschweißbaren Parliament-Drehscharniers M6 ist 17,3 mm lang, hat eine mittlere Spannweite von 21 mm und einen Stiftdurchmesser von 6 mm. Der Dreifachlaufstapel ist 29 mm hoch und 11,5 mm breit. Die M8-Version hat einen 18-mm-Körper, eine Mittelspannweite von 22 mm, einen Stiftdurchmesser von 7,5 mm und eine Laufstapelhöhe von 33,5 mm bei 13 mm Breite.

F6: Was ist Vibrationspolieren?

Beim Vibrationspolieren handelt es sich um einen Trommelprozess, der Grate und scharfe Kanten von der Teileoberfläche entfernt und so eine gleichmäßige, matte Oberfläche mit geringem Glanz erzeugt. Es handelt sich nicht um eine gebürstete oder spiegelnde Oberfläche. Sowohl die Edelstahlversionen 201 als auch 304 dieses Scharniers durchlaufen den gleichen Vibrationspolierprozess.

F7: Welche Edelstahlsorte sollte ich wählen?

Edelstahl 201 eignet sich für Standardanwendungen in Schaltschränken und Verteilertafeln im Innenbereich, bei denen die Korrosionsbelastung mäßig ist. Edelstahl 304 ist die bessere Wahl für Außengehäuse, Umgebungen mit hoher Luftfeuchtigkeit oder Installationen, bei denen eine langfristige Korrosionsbeständigkeit dringend erforderlich ist.
